T-QT V1.1 소개

T-QT V1.1 은 WIFI 및 Bluetooth를 지원하여 크기가 작은 ESP32-S3main 제어 칩이 장착 된 0.85 인치 LCDDisplay를 사용하여 T 디스플레이의 디자인 스타일을 유지합니다.

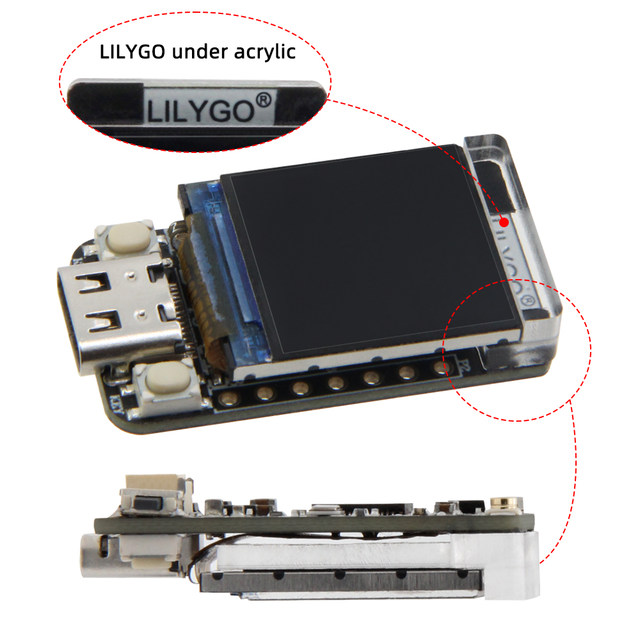

혁신적인 디자인: 아크릴 판을 사용하여 화면을보다 안정적으로 고정시킵니다.

릴리고® 2022 년 6 월 24 일

T-QT 프로 소개

T-QT Proades 배터리는 T-QT V1.1 을 기반으로 충전 및 방전 기능을 지원합니다.

T-QT Pro 칩은 ESP32-S3 에서 ESP32-S3FN4R2 로 변경되었으며 성능은 원래 플래시에서 변경되었습니다: 8M toFlash: 4M PSRAM: 2M.

릴리고® 2022 년 8 월 31 일

통지

T-QT V1.1 및 T-QT PRO는 USB2.0(USBA-USBC) 및 USB3.0(USBC-USBC) 프로토콜을 지원합니다.

T-QTV1.1only 방전을 지원합니다; T-QTPRO는 충전 및 방전을 지원합니다.

ST7789 와 호환 가능

릴리고® 2022 년 8 월 1 일

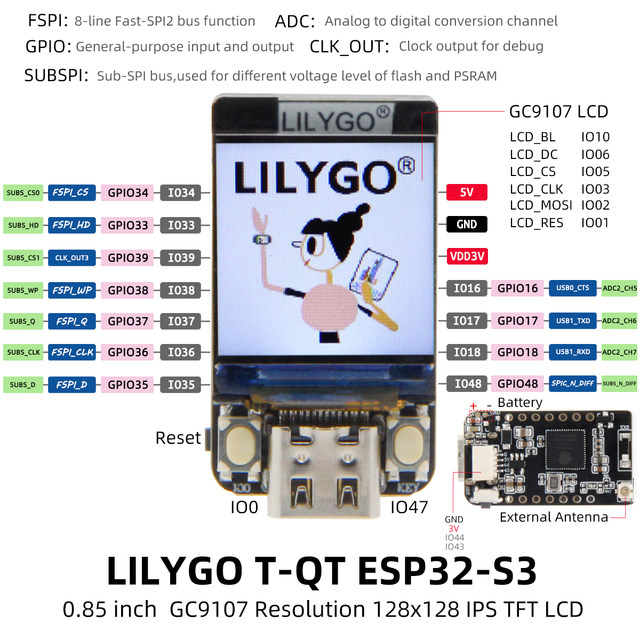

T-QT 사양

MCU

ESP32-S3Xtensa dual-coreLX7 마이크로프로세서

무선 연결

Wi-Fi 802.11 b/g/n

블루투스 V5.0 + BLE

온보드 기능

버튼: IO00 + IO47

배터리 감지: IO04

프로그래밍 플랫폼

아두이노-ide/마이크로 파이썬

클럭 주파수

240Mhz

시리얼 칩

없음

플래시

8M

0.85 인치 GC9107 TFT IPS LCD

해상도

128 * 128px

드라이브

GC9107

디스플레이 색상

262K

밝기

260cd/m2

표시 영역

15.2064(H)* 15.2064(V)

기능

4-Wire SPl 인터페이스 지원

온보드/외부 안테나 전환 지원

T-QT 프로 사양

MCU

ESP32-S3FN4R2Xtensa LX7 마이크로프로세서

플래시

4M

PSRAM

2M

무선 연결

Wi-Fi 802.11 b/g/n

블루투스 V5.0 + BLE

온보드 기능

버튼: IO00 + IO47

배터리 감지: IO04

충전 및 방전 지원

프로그래밍 플랫폼

아두이노-ide/마이크로 파이썬

클럭 주파수

240Mhz

0.85 인치 GC9107 TFT IPS LCD

해상도

128 * 128px

드라이브

GC9107

디스플레이 색상

262K

밝기

260cd/m2

표시 영역

15.2064(H)* 15.2064(V)

기능

4-Wire SPl 인터페이스 지원

온보드/외부 안테나 전환 지원

추가 정보

https://github.com/Xinyuan-LilyGO/T-QT

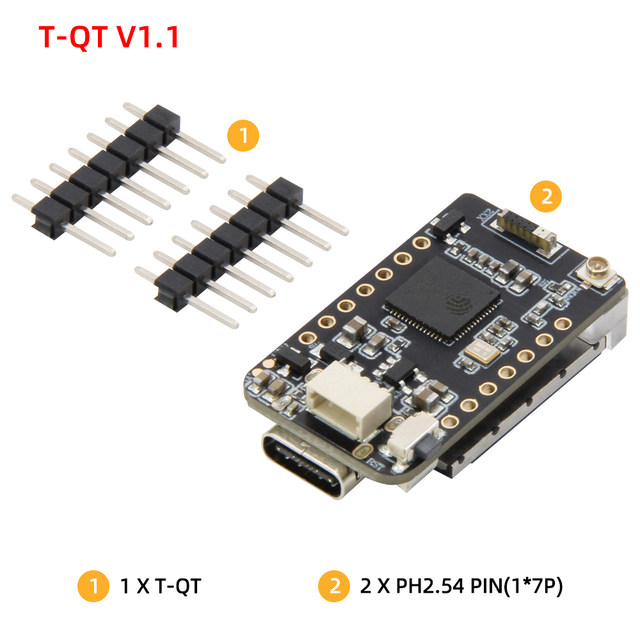

T-QT V1.1 옵션

1 X T-QT V1.1

2 X PH2.54 핀 (1*7p)

T-QT 프로 옵션

1 X T-QT 프로

2 X PH2.54 핀 (1*7p)

1 X JST 2.0MM 2P

1 X 암 연결 케이블 PH2.0 2P
