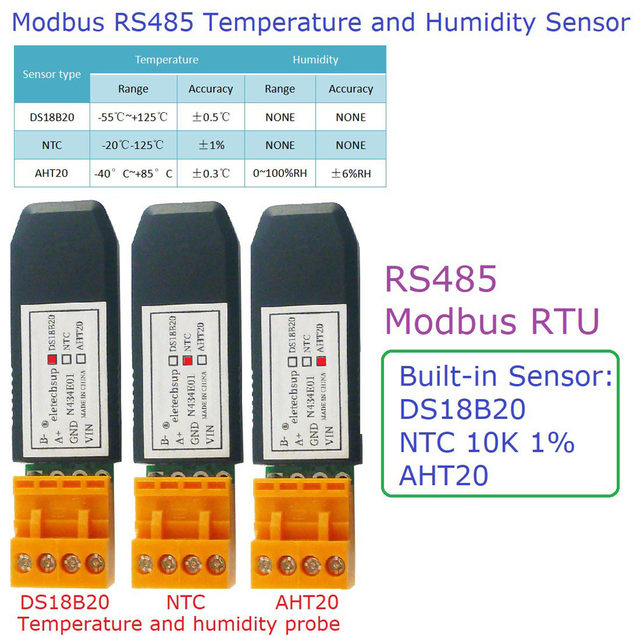

PLC용 온도 및 습도 센서 Modbus RTU 모니터 터치 패널 구성 화면 N434E01 DS18B20/NTC/AHT20 RS485

사양:

작동 전압: DC 4.5 ~ 15V

작동 현재: 4-7MA

통신 프로토콜: MODBUS RTU 프로토콜, 03, 04 읽기 명령, 06, 16 쓰기 명령

직렬 포트 전송 속도: 9600 (기본값), 패리티 없음, 8 데이터 비트, 1 스톱 비트.

장치 주소: 기본 0x01, 485 주소를 수정하여 캐스케이드에서 최대 247 개의 모듈을 사용할 수 있습니다 (16 개 이상의 경우 RS485 중계기를 사용하십시오)

기능: DS18B20/NTC/AHT20 의 온도 값과 AHT20 의 습도 값을 읽을 수 있습니다.

적응 센서: DS18B20/NTC(10K)/AHT20

온도 측정 범위: DS18B20: -55 °C ~ + 125 °C; NTC:-20 °C ~ + 125 °C; AHT20: -40 °C ~ + 85 °C

습도 측정 범위: AHT20: 0 ~ 100% RH

온도 측정 정확도: 1%, 온도 편차가 너무 큰 경우 다시 보정하십시오.

습도 측정 정확도: 2%, 습도 편차가 너무 큰 경우 다시 보정하십시오.

크기: 65X19X15MM

무게: 7g

DS18B20 센서:

제품 이름: DS18B20 단일 버스 온도 센서 칩

온도 측정 범위: -55 ℃ ~ + 125 ℃

온도 정확도: 10 °C ~ 85 °C 이내 ± 0.5 °C

패키지: TO-92

NTC 센서:

제품 이름: NTC 서미스터

저항 값: 10K

저항 정확도: ± 1%

저항 B 값: 3950K ± 1%

B-값 범주: B25/50

온도 범위: -20 ℃-125 ℃

AHT20 센서:

제품 이름: AHT20 온도 및 습도 센서

온도 정확도: 일반적인 ± 0.3 ℃, 최대 ± 1.5 ℃

온도 범위: -40 °C ~ + 85 °C

습도 정확도: ± 2% RH, 최대 ± 6% RH

습도 범위: 0 ~ 100% RH

일반적인 응용 프로그램:

PLC 제어 시스템

NTC 서미스터 센서

온도 조절 제어

산업 시스템

터치 패널

온도계

열에 민감한 시스템

실내 및 실외 온도 측정

채소밭의 온도/습도

일기 예보 및 모니터링

컴퓨터실의 온도/습도

창고 온도/습도

참고:

1. 조명 및 화면 차이로 인해 항목의 색상이 사진과 약간 다를 수 있습니다.

2. 수동 측정으로 인해 1-3cm 차이를 허용하십시오.

패키지 포함:

1x 온도 및 습도 센서
