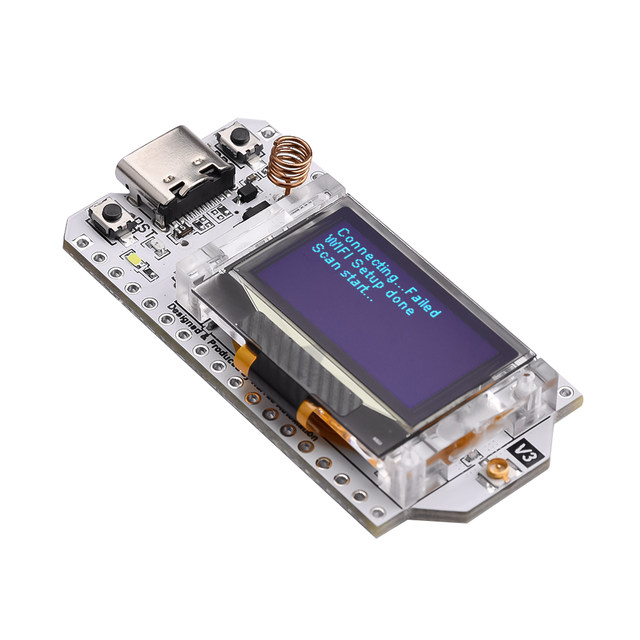

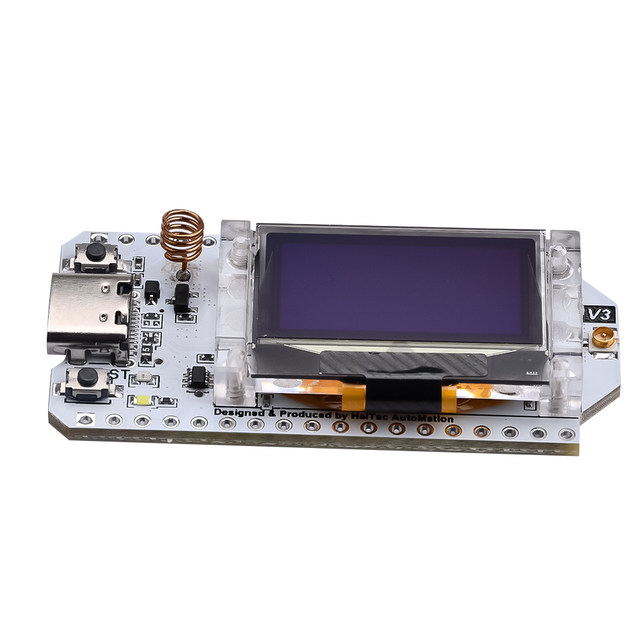

설명:

마이크로 프로세서: ESP32-S3FN8 (Xtensa® 32 비트 LX7 듀얼 코어 프로세서, 5 레벨 파이프 프레임 구조, 주 주파수 최대 240MHz).

SX1262 LoRa 노드 칩.

완전한 전압 조정기, ESD 보호, 단락 회로, 회로 보호, RF 차폐 및 기타 보호 수단을 갖춘 Type C 유형 USB 인터페이스.

온보드 SH1.25-2 배터리 인터페이스, 통합 리튬 배터리 관리 시스템 (충전 및 방전 관리, 과충전 보호, 배터리 전원 감지, USB/배터리 전원 자동 스위치).

통합 WiFi, LoRa, 블루투스 3 개 네트워크 연결, 온보드 Wi-Fi, 블루투스 전용 2.4GHz 메탈 스프링 안테나, LoRa 전용 IPEX(U.FL) 인터페이스.

온보드 디스플레이 유닛은 디버깅 정보, 배터리 전원 및 기타 정보를 표시하는 데 사용할 수있는 0.96 인치 128*64 도트 매트릭스 OLED 디스플레이입니다.

통합 CP2102 USB 턴 직렬 포트 칩, 편리한 프로그램 다운로드, 디버깅 정보 인쇄.

Arduino 개발 환경에 대한 지원. LoRaWAN 프로토콜을 실행할 때 사용할 수있는 표준 LoRaWAN 프로토콜 인 ESP32 + LoRaWAN 프로토콜 Arduino® 라이브러리를 제공합니다.

새로운 V3 버전은 V2 버전과 동일한 핀 시퀀스를 가지며 Wi-Fi, BLE, LoRa, OLED 디스플레이 및 기타 기능을 유지합니다.

스마트 시티, 농장, 가정, 산업 관리, 주택 보안, 무선 미터 읽기 및 사물 인터넷 개발자에게 가장 적합한 선택입니다.

RF 회로 설계 우수하고 전력 소모 적은 설계 갖추고 있습니다.

사양:

기본 칩: ESP32-S3FN8 (Xtensa® 32 비트 lx7 듀얼 코어 프로세서)

LoRa 칩셋: SX1262

USB 대 직렬 칩: CP2102

주파수: 433 ~ 510MHz; 863 ~ 928 MHz

최대 방출 출력: 21 ± 및 1 dBm

최대 수신 감도: -139 dBm

Wi-Fi: 802.11 b / g / n, 최대 150Mbps

블루투스: 블루투스 5,

블루투스 LE: 블루투스 그리드

하드웨어 리소스: 7 * ADC1 + 2 * ADC2; 7 * 터치; 3 * UART; 2 * I2C; 2 * SPI; 등

메모리: 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP 플래시

인터페이스: Type-C USB; 2*1.25 리튬 배터리 인터페이스; LoRa; ANT (IPEX1.0); 2*18*2.54 헤더 핀

배터리: 3.7V 리튬 배터리 전원 공급 장치 및 충전

작동 온도: -20 ~ 70 ℃

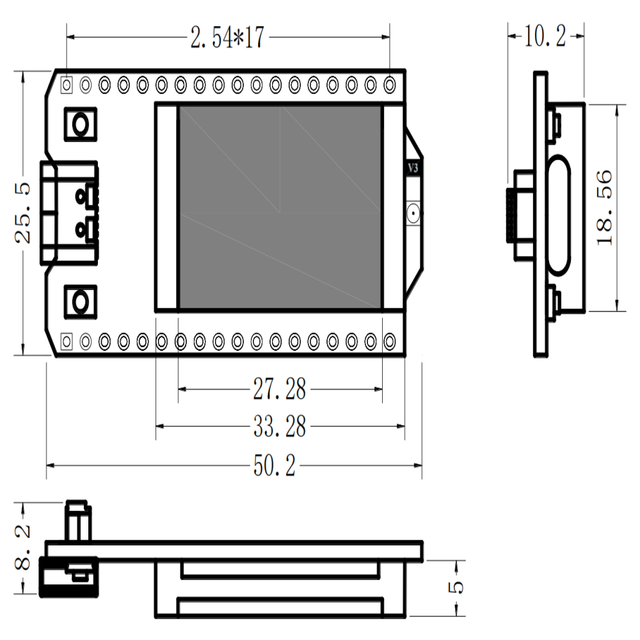

크기: 50.2*25.5*10.2mm

패키지 내용물

모듈 x1

스프링 안테나 X1

핀 x2;

터미널 라인 x1

위의 패키지 내용만, 다른 제품은 포함되지 않습니다.

참고: 가벼운 촬영 및 다른 디스플레이로 인해 그림의 항목 색상이 실제와 약간 다를 수 있습니다. 측정 허용 오차는 +/- 1-3cm 입니다.
