PRO-T507 마더 보드 액세서리 목록 이름

파트 아니요

구성

세부 사항

판매 가격

PRO-T507 1 + 8 코어 보드

C119

BDB 커넥터/쉴드 + 열 패드 (리눅스 실행에만 적합)

표준

$58

PRO-T507 2 + 8 코어 보드

C078

BDB 커넥터/실드 + 열 패드

표준

$66

PRO-T507 2 + 8 산업용 등급 코어 보드

C144

BDB 커넥터/실드 + 열 패드

표준

$75

PRO-T507 4 + 8 코어 보드

C079

BDB 커넥터/실드 + 열 패드

표준

$89

PRO-T507 4 + 32 코어 보드

C113

BDB 커넥터/실드 + 열 패드

표준

$95

PRO-T507 1 + 8 마더 보드 (코어 보드 포함)

BC110

안테나 + RTC + 전원 공급 장치 + 직렬 포트 + USB 케이블 + 마이크 (리눅스 실행에만 적합)

표준

$105

PRO-T507 2 + 8 마더 보드 (코어 보드 포함)

BC065

안테나 + RTC + 전원 공급 장치 + 직렬 포트 + USB 케이블 + 마이크

표준

$113

PRO-T507 2 + 16 마더 보드 (코어 보드 포함)

BC163

안테나 + RTC + 전원 공급 장치 + 직렬 포트 + USB 케이블 + 마이크

표준

$122

PRO-T507 4 + 8 마더 보드 (코어 보드 포함)

BC066

안테나 + RTC + 전원 공급 장치 + 직렬 포트 + USB 케이블 + 마이크

표준

$136

PRO-T507 4 + 32 마더 보드 (코어 보드 포함)

BC162

안테나 + RTC + 전원 공급 장치 + 직렬 포트 + USB 케이블 + 마이크

표준

$142

파나소닉 오리지널 보드 대 보드 커넥터 1 세트

PJB005

(커넥터 3 개 + 패치 스터드 4 개 + 나사 4 개) 세트

옵션

$23

세금을 포함한 4 유로 3 와트 스피커

SPK001

선 길이 70mm

옵션

$22

USDK001

네트워크 디스크 SDK 압축 패키지에 해당

옵션

$33

4G 통신 모듈

4G002

EC20 CAT4 + 4G 안테나

옵션

$51

USB 카메라 720P

CM007

플러그인 USB 카메라

옵션

$44

모델 004

3.3V 표준: GPS 안테나 + 4Pin 라인

옵션

$33

금속 프레임이있는 7 인치 1024x600 어셈블리

LCDM034

7 인치 1024x600 수평 화면 500 밝기 LVDS 완전 맞는 터치 금속 프레임

옵션

$61

금속 프레임이있는 10.1 인치 1024x600 어셈블리

LCDM018

10.1 인치 1024x600 수평 화면 280 밝기 LVDS 프레임 터치 금속 프레임

옵션

$86

금속 프레임이있는 10.1 인치 1280x800 어셈블리

LCDM041

10.1 인치 1280x800 가로 화면 450 밝기 LVDS 금속 프레임과 완전 맞는 터치

옵션

$95

크기

길이 60mm x 너비 40mm x 높이 4.7mm

CPU

Allwinner T507 쿼드 코어 주파수 1.5GHz

GPU

말리-400 G31 GPU

RAM

LPDDR4 표준 2G (1G/4G 배치 옵션)

메모리

EMMC는 8G (4G/16G/32G/64G 배치 옵션) 와 함께 표준으로 제공됩니다.

전원 관리

AXP853T 는 대기, 키 스위치 지원

작동 전압

입력 전압 5V, 최대 전력이 2W 미만 (주변 장치가 연결되지 않음)

지원 시스템

안드리드/리눅스 + QT

작동 온도

-10 ~ + 75 도 산업 등급

인생

지속적인 작동 수명은 5 년 이상

USB 인터페이스

4 개의 독립 채널 중 하나는 OTG입니다

UART 직렬 포트

6 TTL 3.3V 레벨, 그 중 하나는 디버그

GPIO 인터페이스

98 GPIO (주: 멀티플렉싱 기능)

PWM 인터페이스

6 채널 PWM 3.3V 레벨 (참고: 멀티플렉싱 기능)

LVDS 디스플레이

1 채널 LVDS 최대 지원 1920x1080 1080P 60fps

RGB 디스플레이

1 채널 RGB 888 출력 최대 지원 1920x1080 1080P 60fps

HDMI 디스플레이

1 HDMI 출력은 4K 60fps 출력을 지원합니다.

CVBS 출력

1 CVBS 출력

음성 출력

1 채널 왼쪽 및 오른쪽 채널 출력, 하단 보드에 연결된 5W 전원 증폭기

CAN 버스

1 버스 2.0 버스

SDIO 인터페이스

2 SDIO 인터페이스, 하나의 TF 카드, 다른 하나는 WIFI에 연결

ADC 인터페이스

양방향 ADC 인터페이스

I2C 인터페이스

5 방향 I2C 인터페이스

SPI 인터페이스

1 SPI 인터페이스

이더넷

양방향 이더넷, GMAC 및 EMAC PHY 인터페이스

출력 전력

다중 전원 출력 1.8V 3.3V

시스템 업그레이드

로컬 USB 업그레이드 지원

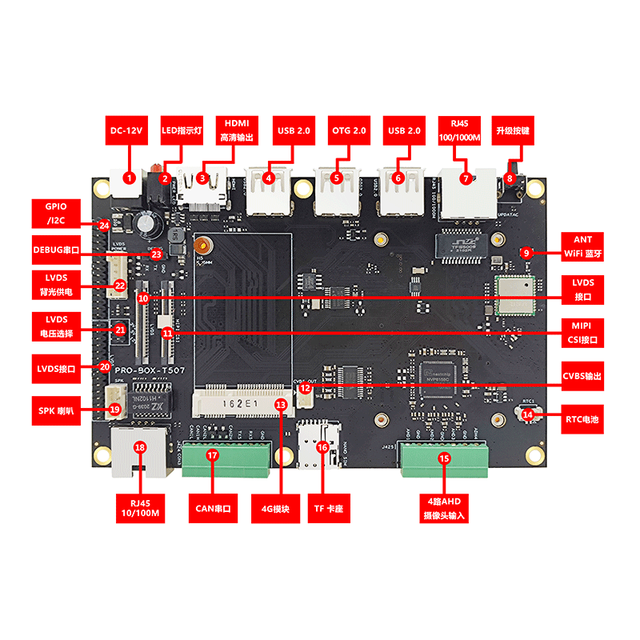

크기

140mm 길이 * 90mm 너비 * 14mm 높이

CPU

올위너 T507 쿼드 코어 A53

GPU

말리 G31

RAM

LPDDR4 표준 1GB, 옵션 2GB/4GB

메모리

EMMC 5.1 표준 8GB (옵션) 32GB/64GB

전원 관리

AXP853T

작동 전압

12V 2A 이상

지원 시스템

Andriod 10/우분투 20.04 리눅스 + QT5.12.5

작동 온도

-10 ~ + 75 도

수명

지속적인 작동 수명은 5 년 이상

USB 인터페이스

호스트 5 USB 포트 (3 외부, 3 내부 플러그인) 및 다른 OTG2.0

직렬 포트

3 TTL 3.3V 레벨 (그 중 하나는 디버그이며 일반 직렬 포트로 변경할 수 있음)

기타 확장 인터페이스

5-way IO

HDMI 출력

HDMI 2.0 1080 출력 지원 (LVDS와 다른 디스플레이)

LVDS 디스플레이

듀얼 8 LVDS 출력 최대 1920x1080

MIPI CSI 입력

1 카메라 MIPI YUV 데이터 입력

DVP 입력

1 채널 16 비트 DVP 카메라 입력, AHD 입력 기본값

LVDS 디스플레이

1 채널 LVDS 최대 지원 1920x1080 1080P 60fps

이더넷 1

1 채널 10M/100M/1000M RTL8211F

이더넷 2

1 채널 10M/100M IP101GR

음성 출력

1 채널 스피커 출력 5W/8 옴

와이파이

WIFI 2.4G (AP6212)

블루투스

1 채널 2.4G 블루투스 + BLE (AP6212)

CAN 버스

1 SPI to CAN 출력

3G/4G

내장 4G 기능, PCI-E 3G/4G 인터넷

TF 카드

지원 TF 카드

RTC 실시간 시계

외부 버튼 배터리 전원 다운 시간 절약 (독립 HYM8563) 소비 전력이 0.2uA 이하

시스템 업그레이드

로컬 USB 업그레이드 지원

아이템

최소

전형적인

최대

전력 매개 변수
7 인치 720x1280 연결

전압

6.5V

12V

15V

리플

--

50mV

120mV

현재

162mA

--

--

전원 공급 장치 전류 (연결되지 않은 기타 주변 장치)

전류 켜기

165mA

229mA

376mA

사운드 재생

172mA

192mA

전원 공급 장치 전류
(디스플레이에 연결)

LVDS 1024x600

325mA

362mA

475mA

환경

상대 습도

--

65%

75%

작업 온도

-10℃

--

7℃

보관 온도

-30℃

-0℃

100℃
