  • Feature 1: opts PL2303GS new version chip
  • Feature 2: Supports windows XP/7/8/10/11/..
  • Feature 3: 3x VCCIO power mode via jumper setting
  • Feature 4: 3x LED indicators: TXD, RXD, PWR
  • 브랜드 이름: Waveshare
  • 증명서: NONE
  • 원산지: 중국
  • 모델 번호: PL2303 USB UART Board
  • 힌트 관련 화학: 없음
  • 데모 보드 유형: FPGA


설명



PL2303 USB to UART (TTL) 통신 모듈, 마이크로/미니/타입 A/타입 C 커넥터
PL2303 UART로 USB (TTL)
통신 모듈

안정적인 전송 | ? 다중 장치 적용 가능 ? | ?Windows 호환

기능 한눈에

  • PL2303GS 새 버전 칩 채택

  • 윈도우 XP/7/8/10/11/지원...

  • 점퍼 설정을 통한 3x VCCIO 전원 모드:

    • VCCIO - 5V:5V 출력

    • VCCIO - 3.3V:3.3V 출력

    • 점퍼를 엽니 다.대상 보드에서 전원 공급 (1.8V/2.5V/3.3V/5V)

  • 3x LED 표시기: TXD, RXD, PWR


버전 옵션

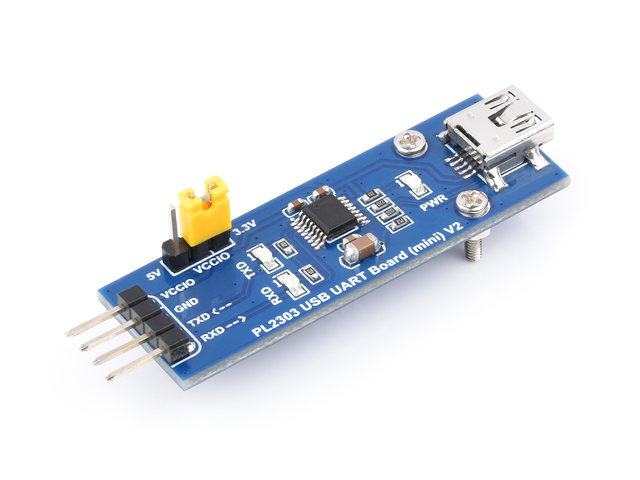

USB 타입 A 커넥터



USB 타입 C 커넥터

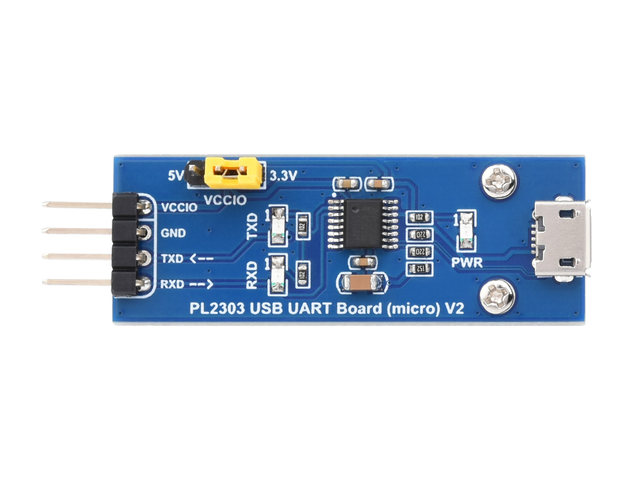

USB 마이크로 커넥터



USB 미니 커넥터


PL2303 솔루션

PL2303GS 새 버전 칩 채택

하드웨어 연결

MCU에서 작동하는 PL2303 USB UART 보드 (유형 A) 의 경우

  • VCCIO↔3.3V 또는 5V 출력 (모듈은 USB로 전원이 공급되며 온보드 점퍼는 3.3V 또는 5V 로 단락되어야 함)

  • GND↔GND

  • TXD↔MCU.RX (신호 방향: MCU.RX << PL2303 << PC.TX)

  • RXD↔MCU.TX (신호 방향: MCU.TX >> PL2303 >> PC.RX)

주의: 모듈은 TTL 레벨과 호환되므로 손상을 방지하기 위해 RS232 회로에 직접 연결하지 마십시오.
제품 쇼
치수 개요
리소스 및 서비스
위키: Www.waveshare.com/wiki/PL2303_USB_UART_Board_V2

패키지 내용물



무게: 0.008 kg

  1. 옵션 PL2303 USB UART 보드 x1

  2. 4 핀 맞춤형 커넥터 점퍼 와이어 x1
