• 모델 번호: 2.42inch OLED Module
  • 데모 보드 유형: FPGA
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)


옵션정보

[(200003982)white]


[(200003983)yellow]



설명

2.42 인치 OLED 디스플레이 모듈, 128 × 64 해상도, SPI / I2C 통신

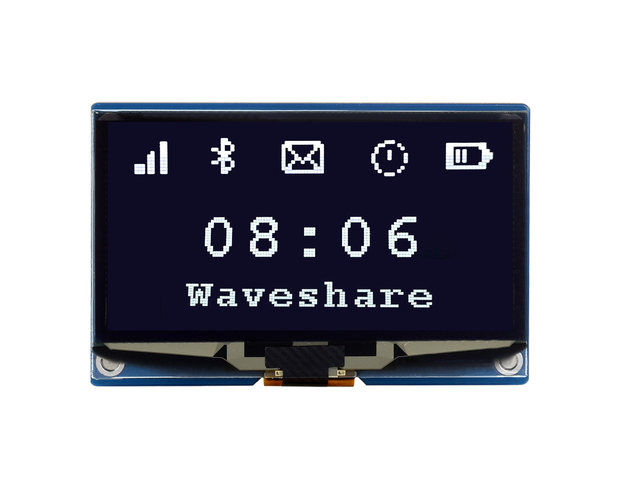

2.42 인치 OLED 디스플레이 모듈

임베디드 SSD1309 드라이버 칩, SPI / I2C 통신

라즈베리 파이, Arduino, STM32, ESP32, Jetson Nano 등의 예제가 제공됩니다.



  • 크기2.42"

  •

  • 해상도128×64

  •

  • 디스플레이 색상흰색/노란색 옵션

  •

  • 디스플레이 패널OLED


  • 드라이버SSD1309

  •

  • 인터페이스SPI/I2C

  •

  • 커넥터GH1.25 7 핀


버전 옵션

2.42 인치 OLED 모듈
흰색



2.42 인치 OLED 모듈 (C)
노랑


기능 한눈에

  • 초협소 베젤, 컨택트 사이즈, 온보드 전압 번역기

  • 4-wire SPI 및 I2C 인터페이스 채택, 호환성 향상, 빠른 데이터 속도

  • 온라인 개발 리소스 제공 (예: 라즈베리 파이/라즈베리 파이 피코/아두이노/STM32/ESP32/제트슨 나노)


사양

작동 전압

3.3V / 5V

디스플레이 패널

OLED

해상도

128 × 64 픽셀

픽셀 크기

0.4 × 0.4mm

통신 인터페이스

4 선 SPI (기본값) / I2C

드라이버

SSD1309

디스플레이 크기

55.01 × 27.49mm

모듈 크기

61.50 × 39.50mm

색상 표시

2.42 인치 OLED 모듈: 흰색
2.42 인치 OLED 모듈 (C): 노란색

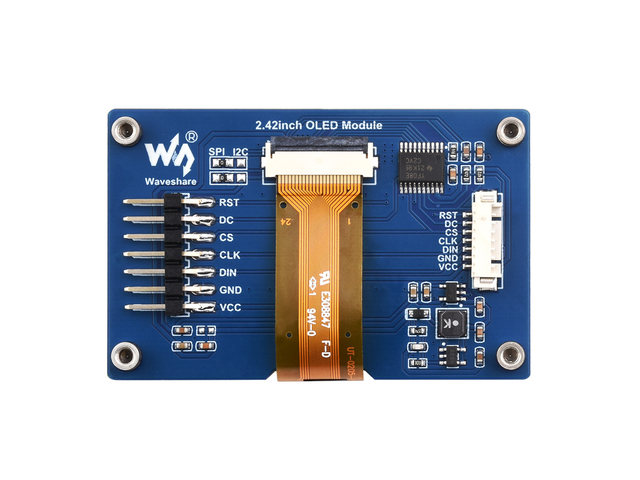

제어 인터페이스


하드웨어 연결

SPI 인터페이스를 통해 라즈베리 파이와 연결


SPI 인터페이스를 통해 Arduino 보드와 연결



사용 예

참조 용으로 만 STM32 보드는 포함되어 있지 않습니다.


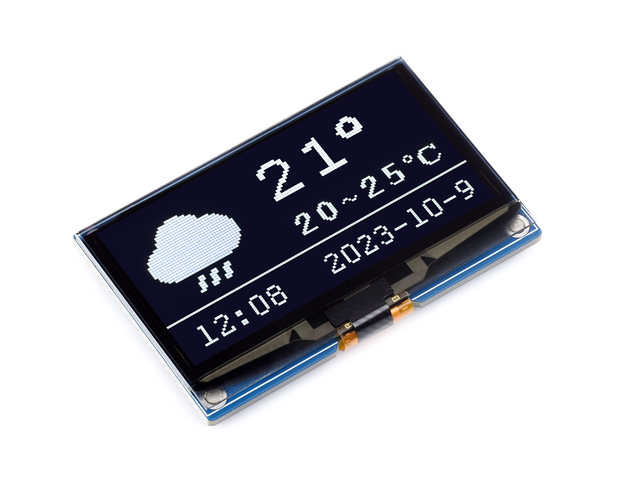

제품 쇼

치수 개요
리소스 및 서비스
위키: Www.waveshare.com/wiki/2.42inch_OLED_Module

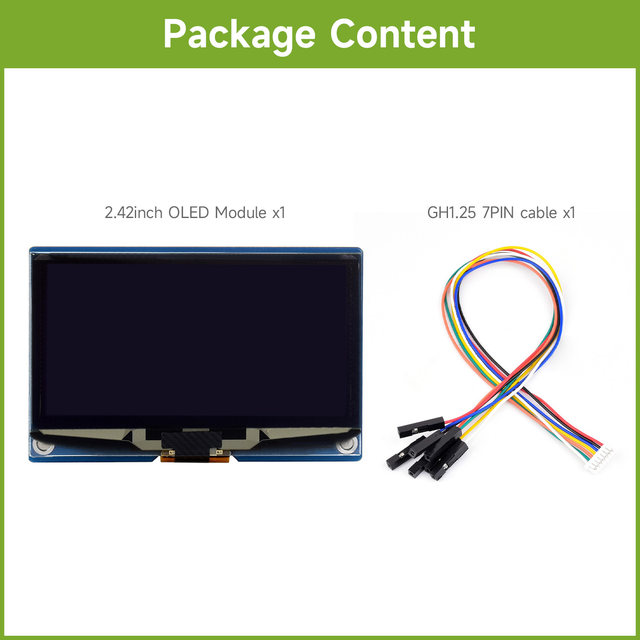

패키지 내용물



무게: 0.024 kg

  1. 옵션 2.42 인치 OLED 모듈 x1

  2. GH1.25 7PIN 케이블 x1
