사양:
원산지: 중국 본토
데모 보드 유형: ARM
제품 크기: 105.00x78.00x5.00mm
제품 크기: 4.13x3.07x0.2inch

설명:
확장 보드 사용 지침
1. 확장 보드의 전원 회로는 PCI 인터페이스 전류 제한 (5V1A) 에 의해 제한되는 2A 전류 설계를 채택합니다. 라즈베리 파이 5 의 경우 솔리드 스테이트 드라이브에 3.3V1.5A 이상의 출력을 제공 할 수 있습니다.
2. 일반적으로 SSD의 정격 전류는 2.5A, 2.7A 또는 3A 일 수 있지만 이러한 전류는 X4 모드의 한계에 해당합니다.
3. Raspberry Pi 5 의 경우 X1 모드 만 지원하므로 실제 사용되는 전류는 정격 전류보다 훨씬 적습니다. 우리의 디자인은 대부분의 하드 드라이브의 요구를 충족시킵니다.

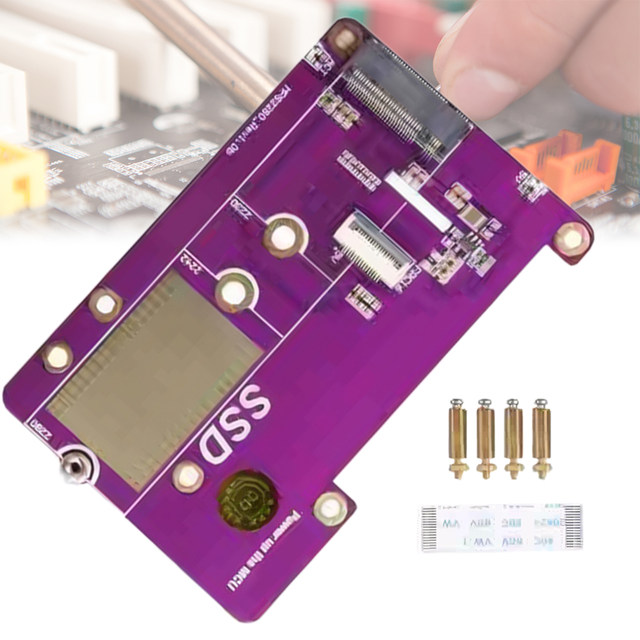

제품 소개
라즈베리 파이 5 마더 보드에는 PCIE 확장 인터페이스가 내장되어 있습니다. 이 제품은 PCIE 외부 M.2 솔리드 스테이트 드라이브 확장에 적합합니다.
1. NVMe SSD 및 스토리지 확장을 통한 부팅 지원
2. SSD는 스토리지 확장에만 단독으로 사용할 수 있으며 시스템은 Tf 카드에서 부팅됩니다.
3. 지원 2242/2230 크기 SSD
4. PCle x1 지원, Gen2 및 Gen3 모드 지원
5. 온보드 전원 표시기 (PWR) 및 M.2SSD 활동 표시기 (ACT)

참고:
모니터 및 조명 효과가 다르기 때문에 항목의 실제 색상이 그림에 표시된 색상과 약간 다를 수 있습니다. 감사합니다!
수동 측정으로 인해 1-2cm 측정 편차를 허용하십시오.

1 X 확장 보드 (모델 선택 사항)
1 X 연결 케이블
1 X 고정 구리 기둥
