사양:
원산지: 중국 본토
재료: 실리콘, 구리, 금속 등
사이즈: 약 26x2 3mm/1.02x0.90inch
무게: 55g
하드 디스크 냉각 설치 자습서:
1. 증기 데크를 끄십시오. 하드 드라이브를 교체하기 전에 STEAM DECK의 전원을 끄고 모든 케이블의 플러그를 뽑습니다.
2. STEAM 데크 뒤의 나사 8 개를 제거합니다. 십자 드라이버를 사용하여 후면 덮개를 고정하는 8 개의 나사를 제거하십시오. 9.5MM 나사 4 개 및 5.8MM 나사 4 개; 교체 시 나사를 잘 보관하여 분실 방지
3. 후면 덮개를 엽니 다. 후면 커버와 전면 쉘 사이의 미세한 이음새에서 오른쪽 그립 가장자리를 따라 쐐기를 삽입하십시오. 리프팅 블레이드로 후면 커버를 들어 올려 클립을 풉니 다.

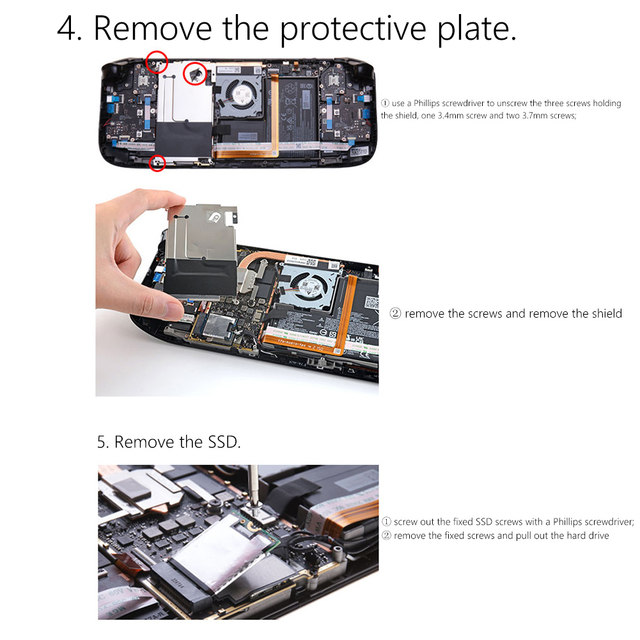

4. 보호 판을 제거하십시오. Phillips 스크루 드라이버를 사용하여 보호 플레이트를 고정하는 나사 3 개, 3.4mm 나사 1 개 및 3.7mm 나사 2 개를 풉니 다.
5. 솔리드 스테이트 드라이브를 제거하십시오. Phillips 드라이버를 사용하여 SSD를 고정하는 나사를 푸십시오. 고정 나사를 제거하고 하드 드라이브의 플러그를 뽑습니다.
6. 방열판 설치: 방열판의 보호 필름을 떼어냅니다. 열 전도성 테이프의 보호 필름을 떼어 내고 그림과 같이 하드 디스크 입자 표면에 바릅니다. 방열판을 하드 드라이브와 정렬하고 방열판 슬롯에 누릅니다.
7. 솔리드 스테이트 드라이브를 설치하십시오. 방열판을 다시 설치 한 솔리드 스테이트 드라이브를 슬롯에 삽입하고 나사를 조입니다.
8. 보호 커버 플레이트를 교체하십시오. 하드 드라이브를 설치 한 후 보호 덮개를 본체의 나사 구멍에 맞추고 교체하십시오
9. 보호 커버를 설치하십시오. 3 개의 고정 나사를 교체하고 보호 커버를 고정하십시오
10. STEAM 데크 뒷면의 나사 8 개를 교체합니다. 후면 커버 버클을 본체에 끼웁니다. 본체 나사를 설치하여 후면 커버를 고정하면 설치가 완료됩니다.

참고:
모니터 및 조명 효과가 다르기 때문에 항목의 실제 색상이 그림에 표시된 색상과 약간 다를 수 있습니다. 감사합니다!
수동 측정으로 인해 1-2cm 측정 편차를 허용하십시오.

1 x 방열판 세트
