모델 번호: 7.5inch e-Paper (B)
데모 보드 유형: 팔
브랜드 이름: Waveshare
원산지: 중국
Resolution: 800*480
Viewing Angle: >170°
Display Color: Red / Black / White
Grey Scale: 2
Communication: SPI
Display Panel: E-paper
Experience: Paper-like
Environment: Ambient Light Required
Display Type: Passively Reflective

옵션정보

[(200003982)7.5inch e-Paper (B)]

[(200003983)7.5inchE-Paper HAT B]

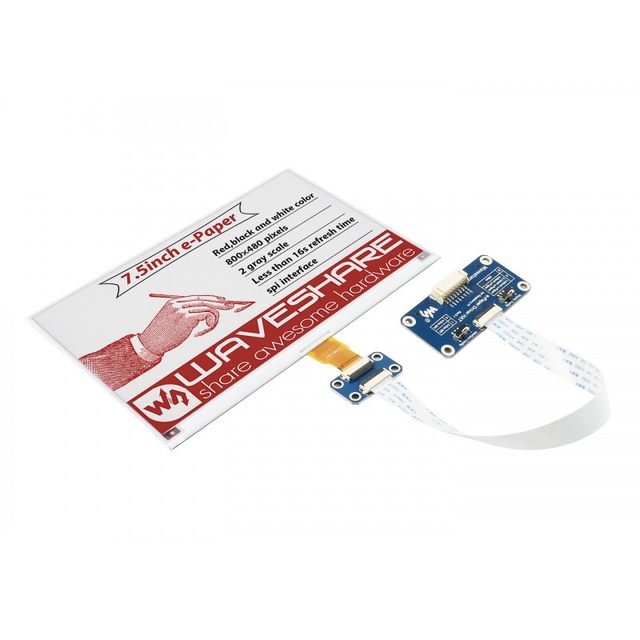

라즈베리 파이용 7.5 인치 전자 종이 전자 잉크 디스플레이 (B), 800 × 480 픽셀, 빨강/검정/흰색 3 색, SPI 인터페이스

7.5 "E-PAPER (B)

저전력 소비, 넓은 시야각, 전기없이 종이와 같은 디스플레이

가격표, 선반 라벨, 산업용 기기에 이상적입니다...

크기7.5"
해상도800×480
보기 각도>170°
디스플레이 색상빨강/검정/흰색
그레이 스케일2
커뮤니케이션SPI
디스플레이 패널전자 종이
경험종이 같은
환경주변 조명 필요
디스플레이 유형수동적 반사

기능 한눈에

백라이트 없음, 전원이 꺼져도 긴 시간 동안 마지막 콘텐츠 계속 표시
초저전력 소비, 기본적으로 전력은 새로 고침에만 필요합니다.
표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드, Jetson Nano 지원
라즈베리 파이/제트슨 나노/Arduino/STM32 등과 같은 컨트롤러 보드와 연결하기위한 SPI 인터페이스
온보드 전압 번역기, 3.3V / 5V MCU와 호환 가능
개발 리소스 및 설명서 (라즈베리 파이/제트슨 나노/Arduino/STM32 의 예) 와 함께 제공

사양

작동 전압	3.3V/5V	색상 표시	빨강, 검정, 흰색
인터페이스	3 선 SPI, 4 선 SPI	그린 스케일	2
개요 치수	170.2 × 111.2mm	전체 리프레시 시간	26 대
디스플레이 크기	163.2 × 97.92mm	전원 리프레시	48mW (유형.)
도트 피치	0.205 × 0.204mm	현재 대기	<0.01uA (거의 없음)
해결책	800 × 480 픽셀	시야각	>170°

EINK의 장점

전자 종이 디스플레이는 마이크로 캡슐 전기 영동 기술을 사용하여 표시합니다. 원리는 다음과 같습니다. 맑은 유체에 부유 된 하전 입자는 전기장이 적용될 때 마이크로 캡슐의 측면으로 이동합니다. 마이크로캡슐을 기존의 인쇄 용지처럼 주변 빛을 반사하여 볼 수 있게 합니다.
전자 종이 디스플레이는 전등 조명이나 자연광 아래에서 이미지/텍스트를 명확하게 표시하고 백라이트가 필요 없으며 거의 180 ° 의 시야각을 제공합니다. 그것은 종이와 같은 효과 때문에 보통 전자 리더로 사용됩니다.

표준 라즈베리 파이 40PIN GPIO 헤더

라즈베리 파이 시리즈 보드와 호환 가능, 제트슨 나노

사진의 라즈베리 파이, 제트슨 나노는 포함되어 있지 않습니다.

온보드 SPI 제어 인터페이스

STM32/Arduino와 같은 다른 컨트롤러 보드와 함께 사용

VCC	3.3V/5V
GND	그라운드
DIN	SPI 모시 핀
클락	SPI SCK 핀
CS	SPI 칩 선택, 낮은 활성
DC	데이터/명령 선택 (데이터는 높음, 명령은 낮음)
RST	외부 재설정, 낮은 활성
바쁜	바쁜 상태 출력, 높은 활성
