모델 번호: 4-CH RS485 TO POE ETH (B)
데모 보드 유형: 팔
브랜드 이름: cbhioarpd
근원: CN (정품)
Protocol: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Baudrate: 300 ~ 115200 bps
Parity bit: none, odd, even, mark, space
Data bit: 5 ~ 9 bits
Flow control: N/A
Operating temperature: -40℃ ~ 85℃

설명

4-Ch RS485 ~ RJ45 이더넷 직렬 서버, 4 채널 RS485 독립 작동, 레일 마운트 산업용 절연 직렬 모듈, 양방향 투명 전송, Modbus 게이트웨이, 선택적 PoE 기능

산업용 격리 4-Ch RS485-RJ45 이더넷 직렬 서버

4-Ch RS485-이더넷, Modbus/MQTT/JSON 지원, 레일 마운트 금속 케이스

기능 한눈에

4-ch RS485 및 이더넷 포트 (PoE 버전 선택 사항) 를 갖춘 다기능 장치 데이터 수집기/IoT 게이트웨이로, 크기가 작고 설치가 쉽고 비용 효율적입니다. 데이터 수집, IoT 게이트웨이, 안전 및 보안 IoT, 지능형 기기 모니터링과 같은 애플리케이션에 적합하며 다양한 애플리케이션 시나리오를 충족합니다.

4-ch RS485 는 서로 영향을 주지 않으면서 동시에 독립적으로 작동하여 보다 효과적인 데이터 전송이 가능합니다.
직렬 서버, Modbus 게이트웨이, MQTT 게이트웨이 및 RS485 to JSON 등을 포함하여 여러 기능을 하나로 결합합니다.
안정적인 전원 입력을 위해 나사 단자 채택
설치가 용이하고 신속한 배치 및 확장을 위한 월 마운트 및 레일 마운트 케이스 설계

버전 옵션

4-CH RS485 ~ 이쓰 (B)
4-ch RS485 + 공용 네트워크 포트 + 전기 절연

4-CH RS485 로 에쓰 (B)
4-ch RS485 + PoE 네트워크 포트 + 전기 절연

사양

	4-CH RS485 ~ 이쓰 (B)	4-CH RS485 로 에쓰 (B)
	4-Ch RS485 + 공통 네트워크 포트 + 전기 절연	4-Ch RS485 + PoE 네트워크 포트 + 전기 절연
제품 유형	직렬 서버, Modbus 게이트웨이, MQTT 게이트웨이
기본 기능	RS485 와 이더넷 간의 양방향 투명 데이터 전송
통신 인터페이스	RS485 포트 × 4, 이더넷 포트 × 1
전원 공급 장치	DC 6 ~ 45V 나사 단자	DC 6 ~ 45V 나사 단자 또는 PoE 포트
격리 보호	전원 격리, 신호 격리
통신
이더넷	RJ45	PoE 지원 RJ45, IEEE 802.3af 호환
	10 / 100M 자동 협상 RJ45 커넥터, 2 KV 서지 보호
직렬 포트	격리된 RS485 (4 개의 채널이 동시에 독립적으로 수신 및 전송할 수 있음)
시리얼 사양
보드라테	300 ~ 115200 bps
패리티 비트	없음, 홀수, 짝수, 마크, 스페이스
데이터 비트	5 ~ 9 비트
흐름 제어	N/A
소프트웨어
프로토콜	이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
구성	호스트, 웹 브라우저, 장치 관리 기능 라이브러리
통신 방법	TCP/IP 직접 통신, VCOM
작동 모드	TCP 서버, TCP 클라이언트 (TCP 서버와 공존), UDP, UDP 멀티 캐스트
기타
작동 온도	-40℃ ~ 85℃
습도 범위	5% ~ 95% 상대 습도
치수	L × W × H: 91.0 × 64.5 × 24.2mm

기본 기능

4Ch RS485 와 이더넷 사이의 양방향 투명 데이터 전송

다중 전원 공급 장치 옵션

지원 PoE 이더넷 포트 전원 공급 장치 *, IEEE 802.3af PoE 표준에 적합
전원 공급 장치용 지원 나사 단자, DC 6 ~ 45V 광전압 범위 입력

* 이 기능은 PoE 버전에서만 사용할 수 있습니다

산업용 직렬 서버

산업용 레일 마운트 디자인, 벽걸이 및 레일 마운트 설치 지원, 소형 크기, 간편한 설치, 비용 효율적

Modbus 게이트웨이 지원

Modbus 네트워킹 업그레이드에 적합, 특정 구성 소프트웨어와 함께 사용할 수 있음

다중 통신 모드

TCP 서버/TCP 클라이언트/UDP 멀티캐스트/UDP 모드 지원

* 참고: 이 모듈은 4 채널이며 각 채널은 위의 기능을 별도로 지원합니다

MQTT/JSON을 Modbus로

서로 다른 프로토콜 간의 더 유연한 변환

MQTT 게이트웨이로 사용될 때 장치는 투명한 전송, Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet 등을 포함한 지원되는 서버를 통해 MQTT 프로토콜을 통해 MQTT 서버에 직렬 데이터를 업로드 할 수 있습니다. 획득한 Modbus RTU 또는 비표준 직렬 데이터를 JSON 형식으로 구문 분석하고 MQTT 데이터 패킷으로 패키지화하여 업로드할 수 있습니다.

JSON 데이터 수집 게이트웨이로 사용되는 경우 장치를 RS485 연결을 통해 데이터 수집 도구에 연결한 다음 데이터를 자동으로 획득하고 데이터를 JSON 형식으로 변환한 다음 마지막으로 서버에 게시할 수 있습니다. 수집된 데이터는 Modbus RTU 645 계측기 97 버전, 645 계측기 07 버전 및 비표준 RS485 프로토콜을 지원합니다. 업로드된 데이터 형식은 호스트를 통해 구성할 수 있으며 JSON 업로드 프로토콜은 MQTT 프로토콜, HTTP POST 프로토콜, HTTP GET 프로토콜 등이 될 수 있습니다.

다중 호스트 롤 폴링 지원

서로 다른 네트워크 장치가 각각 식별되고 응답되며,
다중 네트워크 장치와 통신하는 동안 더 이상 스토킹 문제가 없습니다.

사용자 정의 하트비트/등록 패킷

간편한 클라우드 통신 및 장치 식별

NTP 프로토콜 지원

직렬 출력 또는 데이터 업로드를 위한 네트워크 시간 정보 가져오기

다중 구성 방법

웹 브라우저 구성 지원, DHCP를 통한 동적 IP 획득,
DNS 프로토콜 연결 도메인 서버 주소

안전하고 안정적인 다중 보호

온보드 전원 공급 장치 및 신호 절연, 높은 신뢰성과 강력한 간섭 방지, 안정적인 절연 전압을 제공 할 수 있습니다. 내장형 TV (과도 전압 억제 튜브) 는 회로의 서지 전압 및 과도 피크 전압을 효과적으로 억제하여 번개 방지 및 ESD 보호를 효과적으로 수행할 수 있습니다. 내장 리셋 가능한 퓨즈 및 보호 다이오드를 통해 전류 및 전압의 안정적인 출력 보장, 과전류 및 과전압 방지 방지, 충격 방지 성능 향상

알루미늄 합금 인클로저

모래 발파 및 양극 산화가 가능한 알루미늄 합금 인클로저
견고하고 내구성 있고 패션과 좋은 손 느낌

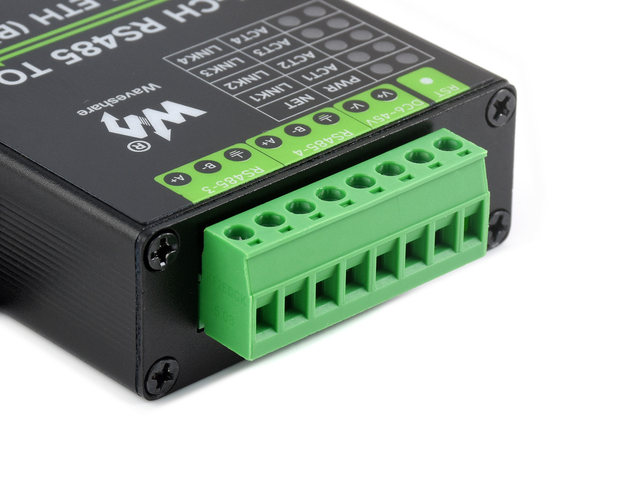

인터페이스 소개

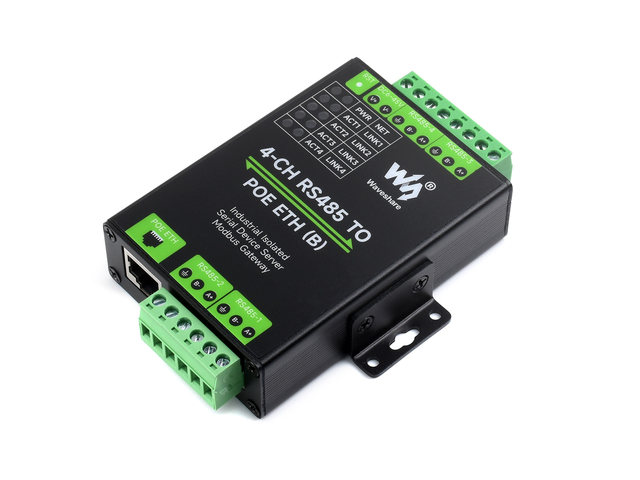

제품 쇼

* 참조 용도로만, 자세한 부품 목록은 패키지 내용을 참조하십시오.

치수 개요

일괄 사용자 정의 지원

지원 소프트웨어 및 하드웨어 사용자 정의
하드웨어 인터페이스, 로고, 레이블, 케이스 및 웹 페이지 등을 포함합니다.

리소스 및 서비스

위키: Www.waveshare.com/wiki/4-CH_RS485_TO_POE_ETH_ (B)

선택 가이드


설명	공통 네트워크 포트	PoE 네트워크 포트 + 전기 격리	멀티 인터페이스 + 공통 네트워크 포트 + 전기 격리	멀티 인터페이스 + PoE 네트워크 포트 + 전기 격리	2-Ch RS485 + 공통 네트워크 포트 + 전기 절연	2-Ch RS485 + PoE 네트워크 포트 + 전기 절연	RS232 + RS485 + 공용 네트워크 포트 + 전기 절연	RS232 + RS485 + PoE 네트워크 포트 + 전기 절연	4-Ch RS485 + 공통 네트워크 포트 + 전기 절연	4-Ch RS485 + PoE 네트워크 포트 + 전기 절연
제품 유형	직렬 서버, Modbus 게이트웨이, MQTT 게이트웨이
직렬 포트 유형	단일 직렬 포트 서버		RS232/485/422 하나의 직렬 포트 서버 선택		듀얼 직렬 포트 서버				4 직렬 포트 서버
전원 공급 장치 방법	나사 단자
	-	PoE 포트	-	PoE 포트	-	PoE 포트	-	PoE 포트	-	PoE 포트
	-		DC 5.5 전원 포트						-
전압 범위	DC 9 ~ 24V	DC 6 ~ 36V			DC 6 ~ 45V
격리 보호	고립없이	전원 격리, 신호 격리
통신
이더넷	RJ45 네트워크 포트	PoE 지원 RJ45, IEEE 802.3af 호환	RJ45 네트워크 포트	PoE 지원 RJ45, IEEE 802.3af 호환	2 ch RJ45 네트워크 포트	PoE를 지원하는 2-ch RJ45, IEEE 802.3af 호환	2 ch RJ45 네트워크 포트	PoE를 지원하는 2-ch RJ45, IEEE 802.3af 호환	RJ45 네트워크 포트	PoE 지원 RJ45, IEEE 802.3af 호환
	10 / 100M 자동 협상 RJ45 커넥터, 2 KV 서지 보호
직렬 포트	RS485	격리된 RS485	격리된 RS232/485/422 (하나를 선택하면 하나의 인터페이스만 동시에 통신에 사용할 수 있음)		2 ch 절연형 RS485 (두 채널이 동시에 독립적으로 수신 및 전송할 수 있음)		분리된 RS232 + 분리된 RS485 (두 채널이 동시에 독립적으로 수신 및 전송할 수 있음)		4 ch 절연 RS485 (4 개 채널은 동시에 독립적으로 수신 및 전송할 수 있음)
시리얼 사양
보드라테	300 ~ 115200 bps
패리티 비트	없음, 홀수, 짝수, 마크, 스페이스
데이터 비트	5 ~ 9 비트
흐름 제어	N/A
소프트웨어
프로토콜	이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
구성	호스트, 웹 브라우저, 장치 관리 기능 라이브러리
통신 방법	TCP/IP 직접 통신, VCOM
작동 모드	TCP 서버, TCP 클라이언트 (TCP 서버와 공존), UDP, UDP 멀티 캐스트
환경 요구 사항
작동 온도	-40℃ ~ 85℃
습도 범위	5% ~ 95% 상대 습도
치수 (L × W × H)	87.0 × 36.0 × 59.0mm		88.7 × 72.5 × 24.2mm		78.0 × 72.5 × 24.2mm				91.0 × 64.5 × 24.2mm

패키지 내용물

무게: 0.023 kg

4-CH RS485 ~ 이쓰 (B)

4-CH RS485 ~ ETH (B) x1
레일 마운트 버클 x1
드라이버 x1
나사 팩 x1

4-CH RS485 로 에쓰 (B)

4-CH RS485 to 포 에쓰 (B) x1
레일 마운트 버클 x1
드라이버 x1
나사 팩 x1
