상품정보
- 브랜드 이름: TROYPROLY
- 데모 보드 유형: 팔
- 힌트 관련 화학: 없음
- 원산지: 중국
- 모델 번호: Raspberry Pi 5
- 프로세서 브랜드: BROADCOM
- 통합 기능: 10/100 Mbps
- 통합 기능: 10/100/1000 Mbps
- 통합 기능: 와이파이/g/n을
- 통합 기능: bluetooth
- 인터페이스: 2 x USB2.0
- 인터페이스: TF 카드 지원
- 인터페이스: HDMI 호환/RCA 출력
- RAM: 4GB/8GB
- Power input: 5V/5A DC (power via USB-C, support PD)
기존 Raspberry Pi 5 4G 8G RAM BCM2712 2.4GHz LPDDR4X-4267 VideoCore VII GPU 4Kp60 PCIe 2.0 RTC RPI 5용 옵션 보드 키트
소개:
1.2.4GHz에서 실행되는 64비트 쿼드 코어 Arm Cortex-A76 프로세서를 갖춘 Raspberry Pi 5는 Raspberry Pi 4에 비해 CPU 성능이 2~3배 향상되었습니다.800MHz VideoCore VII GPU의 그래픽 성능이 크게 향상되었습니다.HDMI 호환을 통한 듀얼 4Kp60 디스플레이 출력;재구축된 Raspberry Pi 이미지 신호 프로세서의 최첨단 카메라 지원을 통해 소비자에게 원활한 데스크탑 환경을 제공하고 산업 고객을 위한 새로운 애플리케이션의 문을 열어줍니다.
2.처음으로 Raspberry Pi에서 자체적으로 제작한 실리콘을 사용하는 풀사이즈 Raspberry Pi 컴퓨터입니다.RP1은 Raspberry Pi 5에 대한 대부분의 I/O 기능을 제공하고 주변 장치 성능 및 기능에 단계적인 변화를 제공합니다.총 USB 대역폭이 두 배 이상 증가하여 외부 UAS 드라이브 및 기타 고속 주변 장치에 대한 전송 속도가 더 빨라졌습니다.이전 모델에 있었던 전용 2레인 1Gbps MIPI 카메라 및 디스플레이 인터페이스는 4레인 1쌍으로 대체되었습니다.5Gbps MIPI 트랜시버, 총 대역폭을 3배로 늘리고 최대 2개의 카메라 또는 디스플레이의 모든 조합을 지원합니다.SDR104 고속 모드 지원을 통해 최대 SD 카드 성능이 두 배로 향상됩니다.그리고 처음으로 플랫폼은 단일 레인 PCI Express 2를 노출합니다.0 인터페이스는 고대역폭 주변 장치를 지원합니다.
3. 우리 키트는 미적, 고품질 및 쉬운 설치를 특징으로 구매자의 다양한 요구를 충족시키기 위해 다양한 쉘 옵션을 제공합니다.문제가 발생하는 경우 가능한 한 빨리 고객 서비스에 문의해 주시면 최대한 빨리 답변해 드리겠습니다.(마더보드는 공식 버전이며 빨간색과 흰색 쉘은 공식 버전이 아닙니다.)아크릴 껍질에는 보다 아름다운 외관을 위해 제거해야 하는 보호 필름이 있습니다.
기내에 무엇이 있는지
업그레이드된 새로운 칩셋
BCM2712
BCM2712는 Broadcom의 새로운 쿼드 코어 64비트 Arm Cortex-A76 프로세서로, 2.4GHz 클럭, 코어당 512KB L2 캐시, 2MB 공유 L3 캐시를 갖추고 있습니다.Cortex-A76은 Cortex-A72를 넘어선 세 가지 마이크로 아키텍처 세대이며, 더 나은 제조 공정을 통해 더 낮은 전력 소비로 더 빠른 Raspberry Pi 5를 만들 수 있습니다.
업데이트된 VideoCore 하드웨어 비디오 스케일러(HVS)는 Raspberry Pi 4에서 단일 4Kp60 또는 듀얼 4Kp30에서 두 개의 동시 4Kp60 HDMI 호환 디스플레이를 구동할 수 있습니다.
RP1
RP1은 Raspberry Pi 5용으로 설계된 I/O 컨트롤러로, USB 3 2개를 제공합니다.0과 USB 2 2개.0개의 인터페이스;기가비트 이더넷 컨트롤러;카메라 및 디스플레이용 4레인 MIPI 트랜시버 2개;아날로그 비디오 출력;3.3V 범용 I/O(GPIO);일반적인 GPIO 다중화 저속 인터페이스(UART, SPI, I2C, I2S 및 PWM) 컬렉션도 있습니다.4레인 PCI Express 2.0 인터페이스는 BCM2712로의 16Gb/s 링크를 제공합니다.
DA9091
DA9091은 칩셋의 전원 관리 IC(PMIC)입니다.이는 8개의 개별 스위치 모드 전원 공급 장치를 통합하여 BCM2712의 Cortex-A76 코어 및 기타 디지털 로직에 전원을 공급하기 위해 20A의 전류를 제공할 수 있는 4상 코어 공급 장치를 포함하여 보드에 필요한 다양한 전압을 생성합니다.
업데이트된 레이아웃
? CSI-2 카메라 및 DSI 디스플레이와 호환되는 2 × 4레인 MIPI DSI/CSI 포트
?FPC 커넥터를 통해 PCIe 2.0 인터페이스를 적용하여 고속 주변 장치 지원
? 전원 어댑터를 분리하지 않고도 전원을 켜고 끌 수 있는 온보드 전원 버튼
?외부 배터리 연결을 위한 온보드 RTC 배터리 헤더(배터리는 포함되어 있지 않음)
?Raspberry Pi 5용 Active Cooler와 호환되는 온보드 팬 헤더
?Raspberry Pi 디버그 프로브용으로 설계된 온보드 UART 헤더
?보드 RAM을 쉽게 식별할 수 있는 메모리 표시 마커.
사양
Raspberry Pi 5는 Raspberry Pi 4의 성공에 이어 Raspberry Pi 시리즈의 최신 플래그십 제품입니다.이전 세대에 비해 CPU 성능이 2~3배 향상되었습니다.Raspberry Pi RP1 I/O 컨트롤러에서 제공하는 온보드 듀얼 CSI/DSI 포트 및 USB 커넥터.그리고 이것은 Raspberry Pi에서 자체적으로 제작한 실리콘을 사용하는 최초의 Raspberry Pi 컴퓨터입니다.
주요 기능은 다음과 같습니다:
1.2.4GHz 쿼드 코어 64비트 Arm Cortex-A76 CPU, 코어당 512KB L2 캐시 및 2MB 공유 L3 캐시
2.VideoCore VII GPU @800MHz, OpenGL ES 3.1, Vulkan 1.2 지원
3.듀얼 4Kp60 HDMI 호환 디스플레이 출력
4.4Kp60 HEVC 디코더
5.LPDDR4X-4267 SDRAM(4GB/8GB 옵션)
6.2.4GHz/5GHz 듀얼 밴드 802.11ac Wi-Fi
7.블루투스 5.0 / 블루투스 저에너지(BLE)
8.고속 SDR104 모드를 지원하는 TF 카드 슬롯
9.2 × USB 3.0 포트, 동시 5Gbps 작동 지원
10.PoE+를 지원하는 기가비트 이더넷(별도의 PoE+ HAT 필요)
11.2 × 4레인 MIPI DSI/CSI 포트
12.빠른 주변 장치를 위한 PCIe 2.0 x1 인터페이스(별도의 M.2 HAT 또는 기타 어댑터 필요)
13.USB-C를 통한 5V/5A DC 전원, Power Delivery 지원
14.Raspberry Pi 표준 40핀 헤더
15.외부 배터리(포함되지 않음)로 구동되는 실시간 시계(RTC)
16.전원 어댑터를 분리하지 않고도 전원을 켜고 끌 수 있는 온보드 전원 버튼
17.PowerAdapter 5V5A 27W PD(EU| 영국| 미국 플러그 옵션)
라즈베리 파이 4B VS 라즈베리 파이 5
모듈 |
라즈베리 파이 4B |
라즈베리 파이 5 |
CPU |
Broadcom BCM2711, 쿼드 코어 Cortex-A72(ARM v8) 64비트 SoC, 1.8GHz 주파수 |
Broadcom BCM2712, 쿼드 코어 Cortex-A76(ARM v8) 64비트 SoC, 2.4GHz 주파수 |
RAM |
2GB/4GB/8GB 옵션 |
4GB/8GB 옵션 |
인터페이스 |
2.4GHz 및 5.0GHz 802.11a 듀얼 밴드 WiFi |
2.4GHz 및 5.0GHz 802.11a 듀얼 밴드 WiFi |
블루투스 5.0, 블레 |
블루투스 5.0, 블레 |
|
기가비트 이더넷 |
기가비트 이더넷 |
|
해당 없음 |
1 × PCle 2.0 인터페이스 |
|
USB 3.0×2, USB 2.0×2 |
2 × USB 3.0, 동시 5Gbps 작동 지원 |
|
Raspberry Pi 표준 40PIN GPIO 헤더 |
Raspberry Pi 표준 40PIN GPIO 헤더 |
|
2 × 마이크로 HDMI 인터페이스(최대 4Kp60) |
2 × 마이크로 HDMI 인터페이스(최대 4Kp60) |
|
2레인 MIPI DSI, 2레인 MIPI CSI |
2 × 4레인 MIPI(DSI/CSI) |
|
4극 스테레오 오디오 및 컴포지트 비디오 포트 |
해당 없음 |
|
운영 체제 및 데이터 저장 |
TF 카드 슬롯 |
고속 SDR104 모드를 지원하는 TF 카드 슬롯 |
전원 입력 |
5V/3A DC(USB-C/GPIO를 통한 전원) |
5V/5A DC(USB-C를 통한 전원, PD 지원) |
포 |
별도의 PoE+ HAT가 필요합니다. |
별도의 새로운 PoE+ HAT가 필요합니다. |
RTC |
해당 없음 |
온보드 RTC 및 RTC 배터리 커넥터 |
치수
RPi 5 쇼:
ABS 케이스(공식 케이스 아님)
27W USB-C 전원 공급 장치
(공식적인 사건은 아님)
포장 목록
옵션 1:
1 x Raspberry Pi 5(4GB/8GB RAM 옵션)
선택 2:
1 x Raspberry Pi 5(4GB/8GB RAM 옵션)
1 x 알루미늄 합금 케이스
1 x Raspberry Pi 27W USB-C 전원 공급 장치
옵션 3:
1 x Raspberry Pi 5(4GB/8GB RAM 옵션)
1 x ABS 케이스
1 x Raspberry Pi 27W USB-C 전원 공급 장치
옵션 4:
1 x Raspberry Pi 5(4GB/8GB RAM 옵션)
1 x 아크릴 케이스
1 x Raspberry Pi 27W USB-C 전원 공급 장치
1 x 냉각 팬
1 세트 x 방열판

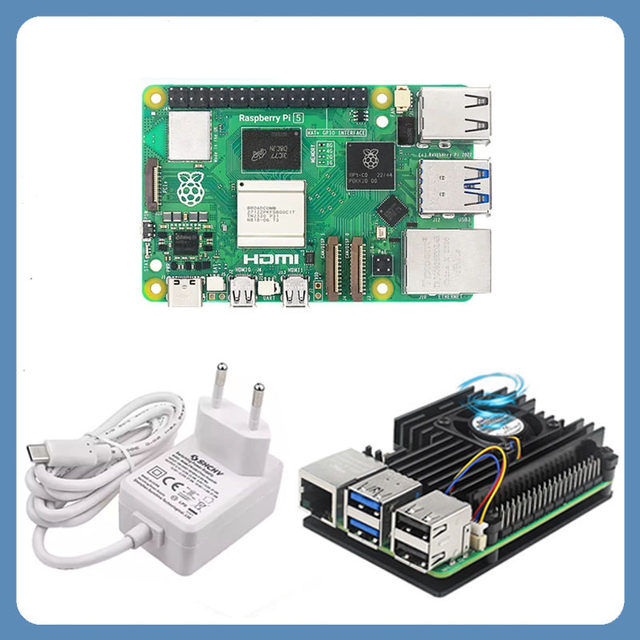

선택 5:
1 x Raspberry Pi 5(4GB/8GB RAM 옵션)
1 x 알루미늄 합금 케이스
1 x Raspberry Pi 27W USB-C 전원 공급 장치
1 x 1.5M 마이크로 HDMI 호환 - HDMI 호환 케이블
1 x RTC 배터리 박스(배터리를 포함하지 않음)
1 x 32GB 마이크로 SD 호환 카드
1 x 카드 리더기
옵션 6:
1 x Raspberry Pi 5(4GB/8GB RAM 옵션)
1 x ABS 케이스
1 x Raspberry Pi 27W USB-C 전원 공급 장치
1 x 1.5M 마이크로 HDMI 호환 - HDMI 호환 케이블
1 x RTC 배터리 박스(배터리를 포함하지 않음)
1 x 32GB 마이크로 SD 호환 카드
1 x 카드 리더기
1 x PWM 쿨러 팬
옵션 7:
1 x Raspberry Pi 5(4GB/8GB RAM 옵션)
1 x 아릴릭 케이스
1 x Raspberry Pi 27W USB-C 전원 공급 장치
1 x 1.5M 마이크로 HDMI 호환 - HDMI 호환 케이블
1 x RTC 배터리 박스(배터리를 포함하지 않음)
1 x 32GB 마이크로 SD 호환 카드
1 x 카드 리더기
1 x 냉각 팬
1 세트 x 방열판
