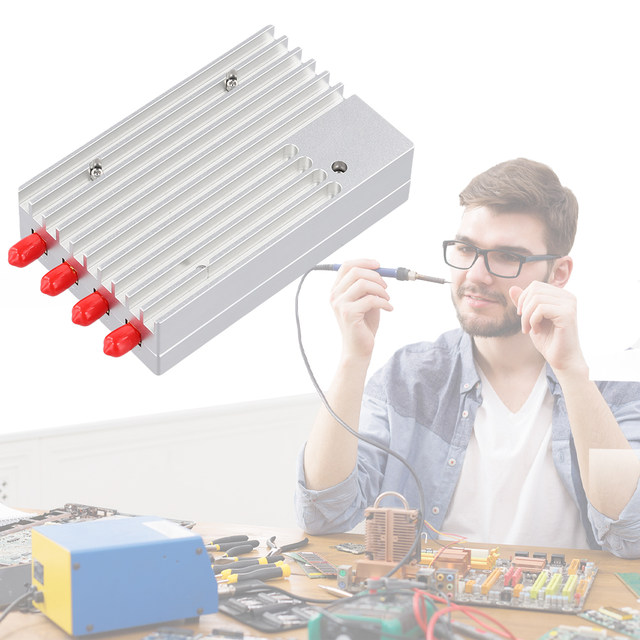

• 모델 번호: Software Defined Radio
  • 데모 보드 유형: FPGA
  • 근원: CN (정품)
  • Software Defined Radio: ADI Pluto Communication Experiment Platform
  • SDR Radio: ADI Pluto Communication Top


사양:
원산지: 중국 본토
데모 보드 유형: FPGA
제품 설명:
1. XC7Z020-2CLG400I 칩을 사용하여, 7z020-2I
2. AD9363 칩, AD9361, 주파수 범위 70MHz ~ 6GHz, 최대 샘플링 속도 61.44MHz 대체.
3. PS 1GB DDR3 32bit, 주파수 1066M
4. 32MB QSPI 플래시, TF 카드 지원
5. 온보드 JTAG 회로 및 USB-직렬 포트, 전원 공급 및 전원 공급 단일 라인 디버깅 가능
6. 지원 USB OTG, 마스터 슬레이브가 될 수 있습니다. USB TYPE-C 인터페이스; OTG 모드는 자동 식별을 지원하고 USB 포트 전원 공급 장치를 엽니 다.
참고 사항:
1 AD9363 보드에 부착되어 이번에는 성능에 큰 차이가 없습니다.
8 비트 DA를 사용하는 출력의 2 보드 디지털 PLL 부분. 칩 공급망 문제 일 수 있습니다. 16 비트 DA 칩 가격이 너무 높습니다.
3 발룬이 사용하는 다른 MINI 회로는 요정 TCM1-63AX + 를 사용하지 않습니다. 이론적으로 balun은 3GHz 에서 6dB 손실이 있습니다.
제품 크기: 113.00x72.00x30.00mm/4.45x2.83x1.18inch

참고:
모니터 및 조명 효과가 다르기 때문에 항목의 실제 색상이 그림에 표시된 색상과 약간 다를 수 있습니다. 감사합니다!
수동 측정으로 인해 1-2cm 측정 편차를 허용하십시오.




1 x 소프트웨어 정의 라디오
