• 모델 번호: ESP32-S3-Relay-6CH
  • 데모 보드 유형: FPGA
  • 브랜드 이름: Waveshare
  • 원산지: 중국
  • USB Connector: USB Type-C
  • USB Power supply: 5V
  • ISOLATED RS485 Connector: Screw terminal
  • Relay channels: 6
  • Contact rating: ≤10A 250VAC/30VDC


설명

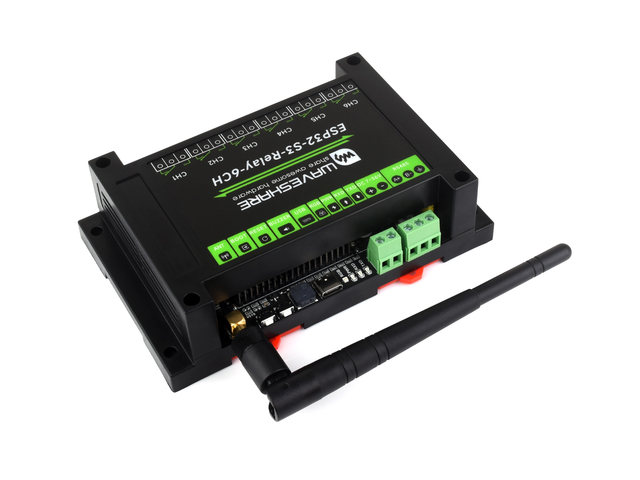

산업용 6 채널 ESP32-S3 WiFi 릴레이 모듈, WiFi / Bluetooth / RS485 제어, 온보드 RS485 / Pico HAT 인터페이스 지원, 다중 절연 보호 회로 포함, 산업용 등급, 레일 마운트 케이스
산업용 6 인치 ESP32-S3 WiFi 릴레이 모듈

ESP32-S3 기반, WiFi/블루투스, 온보드 RS485 / Pico HAT 인터페이스 지원

전원 차단 및 광커플러 절연과 같은 내장 보호 회로, 안전하고 안정적이며 신뢰할 수 있음

기능 한눈에

  • Xtensa 32 비트 LX7 듀얼 코어 프로세서가 장착된 ESP32-S3 마이크로컨트롤러 기반, 240 MHz 실행 가능

  • 통합 2.4GHz Wi-Fi 및 블루투스 LE 듀얼 모드 무선 통신, 뛰어난 RF 성능

  • 하이 퀄리티 릴레이, 접촉 정격: ≤ 10A 250VAC/30VDC

  • 다양한 RS485 Modbus 산업용 모듈 또는 센서에 연결하기 위한 온보드 절연 RS485 인터페이스

  • RTC / CAN / RS232 / LoRa/센서 등과 같은 더 많은 기능을 확장하기 위해 일부 라즈베리 파이 피코 모자와 호환되는 온보드 40PIN 헤더

  • 전원 공급, 펌웨어 다운로드 및 디버깅을 위한 온보드 USB Type-C 포트

  • 온보드 전원 공급 스크류 단자, 7 ~ 36V 와이드 전압 입력 지원, 산업 용도에 적합

  • 릴레이에 연결된 외부 고전압 회로의 간섭을 방지하는 온보드 광커플러 격리

  • 외부 신호의 간섭을 방지하는 온보드 디지털 격리

  • 온보드 유니바디 전원 공급 장치 격리, 안정적인 절연 전압 제공, 절연 단자에 추가 전원 공급 장치 필요 없음

  • 모듈의 작동 상태를 모니터링하기위한 버저 내장, RGB 다채로운 LED, 전원 공급 장치 및 RS485 TX/RX 표시기

  • 레일 장착형 ABS 케이스, 설치가 쉽고 사용하기 안전

사양

마이크로 컨트롤러

ESP32-S3 (기본 모듈: ESP32-S3-WROOM-1U-N8, 다른 모듈에 대해 사용자 정의 가능)

무선 통신

2.4GHz WiFi (802.11 b/g/n)、 블루투스 5, BLE

USB

커넥터

USB 타입-C

전원 공급 장치

5V

기능

전원 공급 장치, USB 통신, 펌웨어 다운로드 등

절연 RS485

커넥터

나사 단자

방향 제어

하드웨어 자동 제어

보호

TVS 다이오드, 서지 보호 및 ESD 보호

저항기

온보드 예약 120R 일치 저항, 기본적으로 NC, 점퍼를 통해 활성화

확장 된 인터페이스

일부 라즈베리 파이 피코 모자와 호환되는 온보드 40PIN 헤더, RTC / CAN / RS232 / LoRa/센서 등과 같은 다른 기능을 쉽게 확장

릴레이

연락처 등급

≤ 10A 250VAC/30VDC

릴레이 채널

6

연락처 양식

1NO 1NC

격리

광커플러 격리

LED 표시기

RGB

RGB 다채로운 LED, 디스플레이 색상에 대한 프로그래밍 가능 제어 지원

PWR

빨간색 전원 표시기, USB 연결 및 전압이 감지되면 점등

TXD

RS485 포트가 데이터를 전송할 때 녹색 TX 표시등이 켜집니다.

RXD

장치 포트가 데이터를 다시 전송할 때 파란색 RX 표시등이 켜집니다.

전원 공급 나사 단자

전압 범위

7 ~ 36V

외관

인클로저

레일 마운트 ABS 보호 케이스

치수

145 × 90 × 30mm
































































































ESP32-S3 기반으로 설계
AIoT 시장을 향해

Xtensa 32 비트 LX7 듀얼 코어 프로세서 장착, 240 MHz 실행 가능, 강력한 AI 컴퓨팅 성능 및 보안 암호화 메커니즘; 통합 2.4GHz Wi-Fi 및 블루투스 LE 듀얼 모드 무선 통신

온보드 다중 절연 보호 회로

보다 안전하고 안정적인 다중 보호

하이 퀄리티 6-Ch 릴레이, RS485 및 블루투스/WIFI 원격 제어 지원

온보드 릴레이의 접촉 정격 최대 10A 250VAC/30VDC
220VAC 가전 제품 또는 30VDC 미만 장치 직접 제어

간편한 확장을 위한 온보드 Pico HAT 호환 인터페이스 및 RS485 인터페이스

다양한 RS485 Modbus 산업용 모듈 또는 센서에 연결하기 위한 온보드 절연형 RS485 인터페이스. 일부 라즈베리 파이 피코 모자와 호환되는 온보드 40PIN 헤더, RTC / CAN / RS232 / LoRa/센서 등과 같은 더 많은 기능을 확장 할 수 있습니다.

Arduino, 마이크로 파이썬 개발 지원

쉽게 시작할 수 있도록 지원하는 포괄적인 SDK, 개발 리소스 및 자습서

응용 예

Waveshare. Cloud를 통해 다양한 네트워킹 데모 제공, 경량 MQTT 프로토콜을 사용하여 데이터 시각화 서비스 달성

보드에있는 것

  1. ESP32-S3
    최대 240MHz 작동 주파수, 2.4GHz WiFi 및 BLE

  2. 6 채널 품질 릴레이
    채널당 접촉 정격: ≤ 10A 250V AC 또는 ≤ 10A 30V DC

  3. 광커플러 격리
    릴레이에 연결된 외부 고전압 회로의 간섭 방지

  4. 디지털 격리
    외부 신호로부터의 간섭 방지

  5. 전원 공급 장치 격리
    안정적인 절연 전압 제공, 절연 단자에 대한 추가 전원 공급 장치 필요 없음

  6. TV 다이오드
    회로의 서지 전압 및 과도 스파이크 전압을 효과적으로 억제

  7. 세라믹 가스 배출 튜브

  8. 릴레이 나사 단자
    사용자 장치와 연결하기위한

  9. 40PIN 라즈베리 파이 피코 모자 헤더

  10. RS485 버스 인터페이스
    외부 RS485 장치에 연결하기위한

  11. 전원 공급 장치 나사 단자
    DC 7 ~ 36V 와이드 전압 입력 지원

  12. LED 표시기
    PWR: 전원 표시기
    RXD: RS485 RX 표시기
    TXD: RS485 TX 표시기

  13. WS2812 RGB LED
    GPIO38 을 통해 제어 가능

  14. USB Type-C 커넥터
    모듈 전원 공급 장치, 펌웨어 다운로드 및 USB 통신용

  15. 패시브 버저
    GPIO21 을 통해 사운드 주파수를 제어 할 수 있음

  16. ESP32 RESET 버튼

  17. ESP32 부팅 버튼

  18. 외부 안테나 커넥터
    WiFi 및 블루투스 무선 통신용 SMA 암 커넥터

  19. RS485 매칭 저항 점퍼
    온보드 예약 120R 매칭 저항, 점퍼를 통해 활성화

  20. 릴레이 기본 제어 핀 설정

인클로저 디자인

레일 마운트 지지대가 있는 ABS 보호 인클로저, 설치가 쉽고 안전하게 사용

치수 개요

일괄 사용자 정의 지원

지원 소프트웨어 및 하드웨어 사용자 정의
하드웨어 인터페이스, 로고, 라벨, 케이스 및 웹 페이지 등을 포함합니다.

리소스 및 서비스
위키: Www.waveshare.com/wiki/ESP32-S3-Relay-6CH

패키지 내용물



무게: 0.244 kg

  1. ESP32-S3-Relay-6CH x1

  2. 2.4G 4DB SMA 안테나 x1

  3. 드라이버 x1
