• 모델 번호: RP2040-Matrix
  • 데모 보드 유형: FPGA
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • Feature 1: RP2040 microcontroller chip designed by Raspberry Pi in the United Kingdom
  • Feature 2: 264KB of SRAM, and 2MB of on-board Flash memory
  • Feature 3: Onboard 5x5 RGB LED matrix for colorful lighting display
  • Feature 4: 20xmulti-function GPIO pins


설명

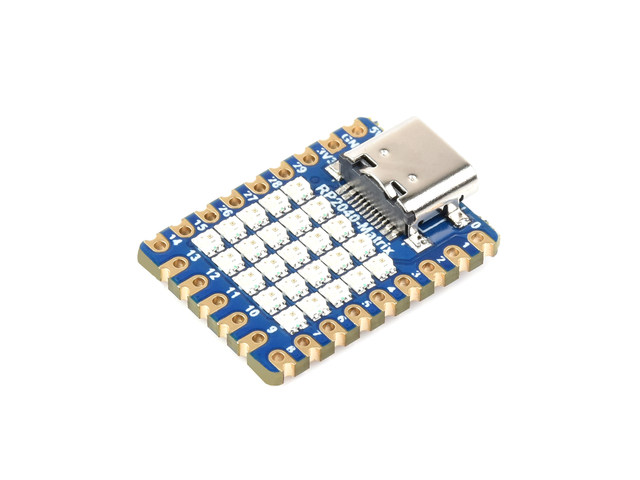

Waveshare RP2040-Matrix 개발 보드, 온보드 5 × 5 RGB LED 매트릭스, 공식 RP2040 듀얼 코어 프로세서 기반
RP2040 RGB LED 매트릭스 보드

라즈베리 파이 RP2040 을 기반으로 한 피코와 같은 MCU 보드

Castellated 모듈, SMD 애플리케이션에 적합

보드 사양

  • 영국의 라즈베리 파이가 설계 한 RP2040 마이크로 컨트롤러 칩

  • 듀얼 코어 암 Cortex M0 + 프로세서, 최대 133 MHz 실행 가능한 유연한 클럭

  • 264KB 의 SRAM 및 2MB 의 온보드 플래시 메모리

  • 다채로운 조명 디스플레이를 위한 온보드 5 × 5 RGB LED 매트릭스

  • Castellated 모듈로 캐리어 보드에 직접 납땜 가능

  • 장치 및 호스트 지원이 포함된 USB 1.1

  • 저전력 절전 및 휴면 모드

  • USB를 통한 대용량 저장 장치를 사용한 드래그 앤 드롭 프로그래밍

  • 20 × 다기능 GPIO 핀

  • 2 × SPI, 2 × I2C, 2 × UART, 4 × 12 비트 ADC, 16 × 제어 가능한 PWM 채널

  • 정확한 시계 및 타이머 온칩

  • 온도 센서

  • 가속 부동 소수점 라이브러리 온칩

  • 8 × 사용자 정의 주변기기 지원을 위한 프로그래밍 가능한 I/O (PIO) 상태 시스템


온보드 5 × 5 RGB LED 매트릭스

다채로운 조명 디스플레이



듀얼 코어 암 프로세서

듀얼 코어 암 Cortex M0 + 프로세서, 최대 133 MHz까지 실행되는 유연한 시계

C/C ++, 마이크로 파이썬, 아두이노 지원

쉽게 시작할 수 있도록 지원하는 포괄적인 SDK, 개발 리소스, 자습서

20 × 다기능 GPIO 핀

구성 가능한 핀 기능, 유연한 개발 및 통합 가능

보드에있는 것

  1. USB Type-C 커넥터

  2. 5 × 5 RGB LED 매트릭스

  3. 부팅 버튼
    다운로드 모드로 들어가려면 재설정 할 때 누르십시오.

  4. 재설정 버튼



  1. RT9013-33GB
    500mA 낮은 드롭 아웃, 낮은 소음, 초고속 LDO

  2. W25Q16JVUXIQ
    2MB NOR-플래시

  3. RP2040
    듀얼 코어 프로세서, 최대 133MHz 작동 주파수

제품 쇼
치수 개요
리소스 및 서비스
위키: Www.waveshare.com/wiki/RP2040-Matrix

제품

메인 칩

전압 조정기 칩

USB

플래시

실리콘 배터리 헤더

온보드 LCD

RP2040

DC-DC, 800mA

마이크로 USB

2MB

-

-

DC-DC, 3000mA

마이크로 USB

2MB

-

와이파이

DC-DC, 800mA

마이크로 USB

2MB

-

-

LDO, 500mA

타입 A

4MB

-

-

LDO, 800mA

유형-C

2MB

-

-

LDO, 500mA

별도의 Type-C 포트 어댑터

2MB

-

별도의 어댑터 보드 설계, FPC를 통한 USB Type-C 포트 적용

LDO, 500mA

유형-C

2MB

-

온보드 5 × 5 RGB LED 매트릭스

LDO, 500mA

유형-C

4MB

-

이더넷 포트 포함

LDO, 300mA

유형-C

2MB

지원 (배터리를 재충전하고 보드에 동시에 전원을 공급할 수 있음)

1.28 인치 IPS LCD

LDO, 500mA

유형-C

4MB

지원 (배터리를 재충전하고 보드에 동시에 전원을 공급할 수 있음)

1.28 인치 터치 LCD

DC-DC, 1800mA

유형-C

2MB

지원 (배터리를 재충전하고 보드에 동시에 전원을 공급할 수 있음)

0.96 인치 IPS LCD

DC-DC, 1800mA

유형-C

4MB/16MB

지원 (배터리를 재충전하고 보드에 동시에 전원을 공급할 수 있음)

-

패키지 내용물



무게: 0.002 kg

RP2040-Matrix x1
