모델 번호: USB TO RS232/485 (B)
데모 보드 유형: FPGA
브랜드 이름: Waveshare
원산지: 중국
PRODUCT TYPE: Industrial grade isolated USB to RS232/485 converter
HOST PORT: USB
DEVICE PORT: RS232/485
Operating voltage: 5V
Connector: USB-B

설명

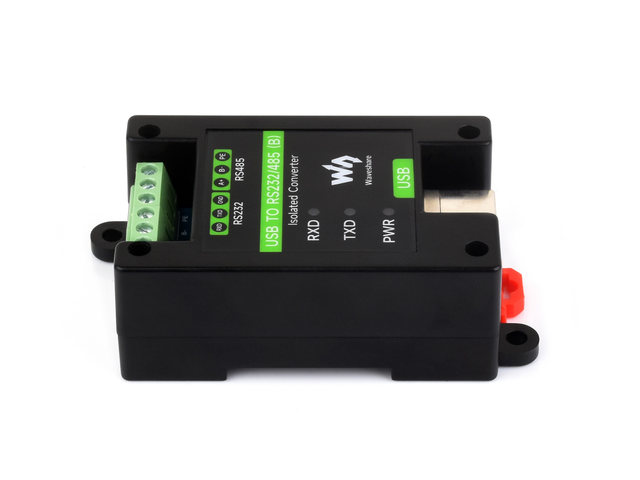

USB-RS232/485 산업용 등급 절연 변환기, 온보드 오리지널 FT232RNL 칩, 다중 보호, 벽걸이 및 레일 마운트 지원

USB에서 RS232/485
산업 등급 분리 변환기

FT232RNL | 안정적인 전송 | 여러 장치 적용 가능 | 멀티 OS 호환

기능 한눈에

온보드 원본 FT232RNL 칩. 빠른 통신, 안정적이고 안정적인 호환성
온보드 유니바디 전원 공급 장치 격리, 안정적인 절연 전압 제공, 절연 단자에 대한 추가 전원 공급 장치 필요 없음
온보드 유니바디 디지털 격리, 신호 격리, 높은 신뢰성, 강력한 간섭 방지, 낮은 전력 소비 가능
온보드 텔레비전 (과도 전압 억제), 회로의 서지 전압 및 과도 스파이크 전압을 효과적으로 억제하여 낙뢰 방지 및 정전기 방지
온보드 자체 회수 퓨즈 및 보호 다이오드, 전류/전압 안정적 출력 보장, 과전류/과전압 방지 제공, 충격 방지 성능 향상
RS485 인터페이스의 온보드 120R 단자 저항, 점퍼를 통해 활성화/비활성화
전원 및 트랜시버 상태를 나타내는 3 개의 LED
산업용 레일 마운트 ABS 케이스 디자인, 크기가 작고 설치가 쉽고 비용 효율적입니다.

사양

제품 유형	산업용 등급 절연 USB-RS232/485 변환기
호스트 포트	USB
장치 포트	RS232/485
USB	작동 전압	5V
	커넥터	USB-B
	보호	200mA 자가 회수 퓨즈, 출력 격리
	전송 거리	약 5m
격리 된 RS232	커넥터	나사 단자
	전송 거리	약 15m
	전송 모드	포인트 투 포인트
	배드 비율	300bps ~ 921600bps
고립 된 RS485	커넥터	나사 단자
	방향 제어	하드웨어 자동 제어
	보호	600W 번개 방지 및 서지 억제, 15KV ESD 보호 (온보드 120R 균형 저항)
	전송 거리	약 1.2km (낮은 요금)
	전송 모드	포인트-투-멀티 포인트 (최대 32 노드, 16 노드 이상에 리피터를 사용하는 것이 좋습니다)
	배드 비율	300bps ~ 921600bps
LED 표시기	PWR	빨간색 전원 표시기, USB 연결 및 전압이 감지되면 점등
	TXD	녹색 TX 표시기, USB 포트가 데이터를 전송할 때 켜짐
	RXD	장치 포트에서 데이터를 다시 전송할 때 파란색 RX 표시등이 켜집니다.
작동 환경	온도	-15℃ ~ 70℃
작동 환경	습도	5% RH ~ 95% RH
운영 체제	맥, 리눅스, 안드로이드, 윈스, 윈도우 11 / 10 / 8.1 / 8 / 7
외관	인클로저	35mm DIN 레일에 적합한 레일 마운트 ABS 케이스
외관	치수	81.9 × 54.0 × 32.0mm

온보드 오리지널 칩

온보드 오리지널 FT232RNL 칩, 안정성 및 호환성 향상

갈바니 고립 디자인

온보드 유니바디 전원 공급 장치 격리, 안정적인 절연 전압 제공, 절연 단자에 대한 추가 전원 공급 장치 필요 없음
온보드 유니바디 디지털 격리, 신호 격리, 높은 신뢰성, 강력한 간섭 방지, 낮은 전력 소비 가능

안전하고 안정적인 다중 보호

온보드 TVS (과도 전압 억제 장치) 는 회로의 서지 전압 및 과도 스파이크 전압을 효과적으로 억제하여 번개 방지 및 ESD 보호 기능을 제공합니다. 온보드 자체 회수 퓨즈 및 보호 다이오드는 전류/전압 안정적인 출력을 보장하고 과전류/과전압 방지 기능을 제공하며 충격 방지 성능을 향상시킵니다.
