옵션정보

[(200003982)Board]



상품정보

  • 브랜드 이름: spotpear
  • 데모 보드 유형: 팔
  • 힌트 관련 화학: 없음
  • 원산지: 중국
  • 증명서: 세륨


라즈베리 파이를 포함하지 마십시오컴퓨팅 모듈 4.

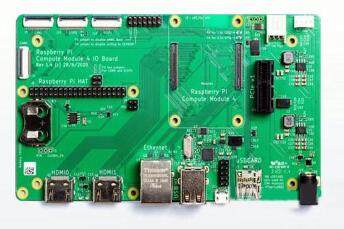

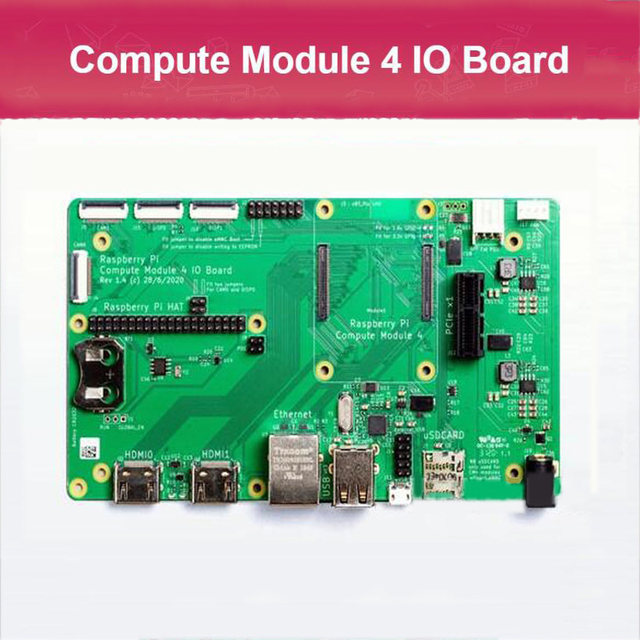

컴퓨팅 모듈 4 IO 보드

컴퓨팅 모듈 4 IO 보드라즈베리 파이 계산 모듈 4 (별도 제공) 의 동반자 보드입니다. Compute Module 4 의 개발 시스템 및 최종 제품에 통합된 임베디드 보드로 사용하도록 설계되었습니다.

IO 보드는 NVMe, SATA, 네트워킹 또는 USB를 포함할 수 있는 HAT와 PCIe 카드와 같은 기성 부품을 사용하여 시스템을 신속하게 만들 수 있도록 설계되었습니다. 주요 사용자 커넥터는 한쪽을 따라 배치되어 인클로저를 간단하게 만듭니다.

컴퓨팅 모듈 4 IO 보드또한 Compute Module 4 를 사용하여 시스템을 프로토 타입하는 훌륭한 방법을 제공합니다.

인터페이스 소개
사양

CM4 소켓

컴퓨팅 모듈 4 의 모든 변형에 적합

커넥터

PoE 지원 표준 라즈베리 파이 모자 커넥터
표준 PCIe 세대 2x1 소켓
특정 기능을 비활성화하는 다양한 점퍼 (예: 무선 연결, EEPROM 쓰기)

RTC

배터리 소켓과 깨우기 기능이있는 실시간 시계 Compute Module 4

비디오

2 x MIPI DSI 디스플레이 FPC 커넥터 (22 핀 0.5mm 피치 케이블)

카메라

2 x MIPI CSI-2 카메라 FPC 커넥터 (22 핀 0.5mm 피치 케이블)

USB

2 x USB 2.0 커넥터
컴퓨팅 모듈 4 업데이트 용 마이크로 USB 소켓

이더넷

PoE를 지원하는 기가비트 이더넷 RJ45

저장 소켓

컴퓨팅 모듈 4 Lite 용 MicroSD 카드 소켓 (eMMC 제외) 변형

팬

표준 팬 커넥터

전원 입력

12V / 5V

치수

160 × 90mm
패키지 포함

IO 보드 x1
