데모 보드 유형: 팔
브랜드 이름: Waveshare
근원: CN (정품)

라즈베리 파이용 RM500x / RM502x 5G 모자, 쿼드 안테나 LTE-A, 멀티 밴드, 5G/4G/3G 호환

매개 변수 1: 대소문자 없이 5G 모자 RM500U-CNV

매개 변수 2: RM500U-CNV 5G 모자 케이스

매개 변수 3: 대소문자 없이 5G 모자 RM500Q-GL

매개 변수 4: RM500Q-GL 5G 모자 케이스

매개 변수 5: 대소문자 없이 RM500Q-AE 5G 모자

매개 변수 6 RM500Q-AE 5G 모자 케이스

매개 변수 7: 사례없이 RM502Q-AE 5G 모자

매개 변수 8: RM502Q-AE 5G 모자 케이스

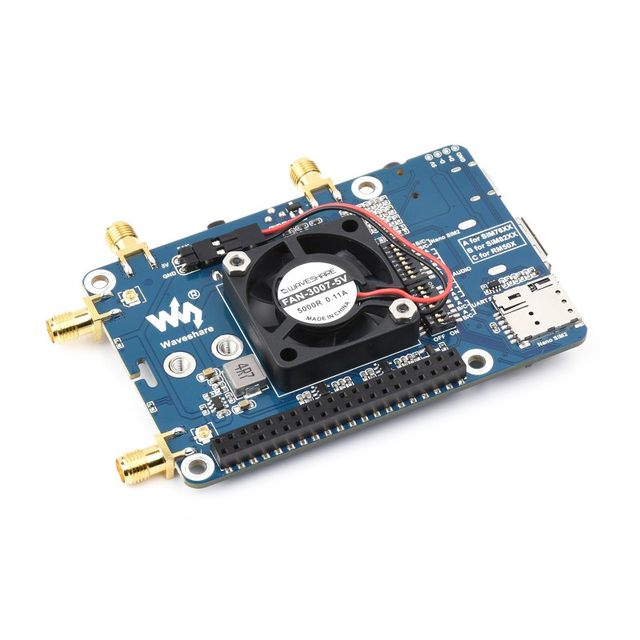

라즈베리 파이 RM500x / RM502x 5G 모자

5G/4G/3G 지원

* 참조 용으로 만, 라즈베리 파이 보드는 포함되어 있지 않습니다

기능 한눈에

Windows / Linux/Android를 포함한 다양한 OS와 호환되는 멀티 드라이버 및 소프트웨어 지원과 함께 광범위한 네트워크 프로토콜을 통합합니다.
고속 5G 통신을 가능하게 하기 위하여 PC, 라즈베리 파이 또는 Jetson Nano 호스트 보드에 연결하기 위한 USB 3.1 포트 (USB 2.0 호환)
다른 5G 모듈과 호환되는 표준 M.2 B KEY 슬롯: RM500U-CNV / RM500Q-GL / RM500Q-AE / RM502Q-AE 시리즈
Raspberry Pi 또는 Arduino와 같은 호스트에서 사용할 수 있도록 DIP 스위치를 통해 활성화된 내장 전압 레벨 변환기인 온보드 UART, PWR 및 RST 제어 핀
온보드 USB-C 커넥터, 스위치를 통해 활성화, 모듈용 독립형 전원 공급 장치 연결, 더 많은 부하, 안정적인 amd 유연한 전원 공급 장치 허용
온보드 전원 공급 장치 켜기/끄기 스위치, 리셋 버튼 및 LED 표시기, 모듈 켜기/끄기 또는 작동 상태 모니터링이 용이합니다.
2x SIM 카드 슬롯, 듀얼 카드 단일 대기, AT 명령을 통해 전환 가능
고효율 전원 공급 회로, 최대 3A 출력 전류

표준 M.2 B 키 슬롯

RM500U-CNV, RM500Q-GL, RM500Q-AE, RM502Q-AE, RM520N-GL 시리즈 모듈과 호환 가능

5G SUB-6

5G 표준		3GPP R15				3GPP R16
지역/공급자		중국, EMEA, 아시아 태평양	글로벌 (미국 제외)	글로벌 (중국 제외)		글로벌
작동 온도		-30 °C ~ + 75 °C		-30 °C ~ + 70 °C
연장 온도		-40 °C ~ + 85 °C
치수		30.0 × 52.0 (mm)
주파수 밴드
5G	5G NR NSA	N41, n78, n79	N41, n77, n78, n79	N1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79		N1, n2, n3, n5, n7, n8, n12, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n71, n75, n76, n77, n78, n79
	5G NR SA	N1, n3, n5, n8, n28, n41, n77, n78, n79	N1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79			N1, n2, n3, n5, n7, n8, n12, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n71, n75, n76, n77, n78, n79
LTE	LTE-FDD	B1, B2, B3, B5, B7, B8, B20, B28	B1, B2, B3, B4, B5, B7, B8, B12(B17), B13, B14, B18, B19, B20, B25, B26, B28, B29, B30, b32, B66, B71
	LTE-TDD	B34, B38, B39, B40, B41	B34, B38, B39, B40, B41, B42, B43, B48
	LAA	-	B46
UMTS	WCDMA	B1, B2, B5, B8	B1, B2, B3, B4, B5, B6, B8, B19			B1, B2, B4, B5, B8, B19
GNSS		-	GPS / GLONASS / BeiDou (나침반)/갈릴레오
데이터 요금
5G SA 서브-6		링크 링크 2 Gbps; 업링크 1 Gbps	링크 링크 2.1 Gbps; 업링크 900 Mbps	링크 링크 2.1 Gbps; 업링크 450 Mbps	링크 링크 4.2 Gbps; 업링크 450 Mbps	링크 링크 2.4 Gbps; 업링크 900 Mbps
5G NSA 하위-6		링크 링크 2.2 Gbps; 업링크 575 Mbps	링크 링크 2.5 Gbps; 업링크 600/650 Mbps	링크 링크 2.5 Gbps; 업링크 650 Mbps	링크 링크 5 Gbps; 업링크 650 Mbps	링크 링크 3.4 Gbps; 업링크 550 Mbps
LTE		다운링크 600 Mbps; 업링크 150 Mbps	링크 링크 1.0 Gbps; 업링크 200 Mbps	링크 링크 1.0 Gbps; 업링크 200 Mbps	링크 링크 2 Gbps; 업링크 200 Mbps	링크 링크 1.6 Gbps; 업링크 200 Mbps
UMTS		다운링크 42.2 Mbps; 업링크 11 Mbps	다운 링크 42 Mbps; 업링크 5.76 Mbps

5G/4G/3G 네트워킹 지원

5G NSA (4G 및 5G 공동 네트워킹) 및 SA (5G 별도 네트워킹) 지원
4G/3G 인터넷 지원

* 위의 주파수 대역 다이어그램은 참조 용입니다. 현지 서비스 공급자에 따라 지원되는 대역을 확인하십시오.

사용하기 쉬운 멀티 시스템 지원

윈도우/리눅스/안드로이드 지원...

USB 포트에 연결하기 만하면 간단한 구성을 통해 고속 5G 네트워크 연결을 사용할 수 있습니다.

연결 예

Windows PC 또는 Jetson Nano 시리즈의 경우 USB 케이블 사용
라즈베리 파이 5/4B/3B + 또는 CM4-IO-BASE-A/B의 경우 다목적 USB 어댑터를 사용하십시오

연결

클라우드 통신

다중 별자리 고정밀 GNSS

GPS, 베이두, 글로나스, 갈릴레오 지원

참고: RM500U-CNV 모듈에는 GNSS를 사용할 수 없습니다.

표준 라즈베리 파이 40PIN GPIO 헤더

라즈베리 파이 시리즈 및 제트슨 나노와 호환 가능, 더 많은 모자를 위한 쌓을 수 있는 디자인

* 참조 용도로만, 패키지 내용 섹션에서 정확한 부품 목록을 확인하십시오.

고속 냉각 팬

라즈베리 파이와 5G 모듈 모두를 위한 방열 개선

기내에있는 것

라즈베리 파이 GPIO 헤더
라즈베리 파이와 연결하기위한
DIP 스위치
전원 제어 및 핀 재설정 활성화
M.2 슬롯
M.2 폼 팩터의 대부분의 SIMCom 및 QUECTEL 4G/5G 모듈과 호환 가능
SIM 카드 슬롯 1
2x SIM 카드 슬롯 중 하나, 듀얼 카드 단일 대기
USB3.1 포트
다른 호스트와 연결하기위한 USB 2.0 호환 가능
USB Type-C 포트
5V 3A 입력, 안정적이고 유연한 전원 공급 장치

오디오 잭
SIM7600X/SIM8XXX 시리즈는 오디오 기능을 지원하지만 RM5XX/EM06XX 시리즈는 일시적으로 이 기능을 지원하지 않습니다.
안테나 커넥터
쿼드 안테나 지원
재설정 버튼
전원 공급 장치 스위치
전원 공급 모드 전환:
USB로 설정하면 "5. USB3.1 포트" 를 통해 모듈에 전원이 공급됩니다.
EXT PWR로 설정하면 모듈은 "6. USB Type-C 포트" 를 통해 외부 전원 공급 장치에 의해 전원이 공급됩니다.
표시기
모듈의 작동 상태를 쉽게 모니터링

냉각 팬
라즈베리 파이 및 5G 모듈 모두에 대한 열 방출 개선
SIM 카드 슬롯 2
AT 명령을 통해 전환 가능
모듈 설정 스위치
SIM7600X/A7906X/SIM7906X/SIM7912X 시리즈 4G M.2 모듈의 경우 A를 켜기로 전환합니다.
SIM8202X/SIM8200EA/SIM8262X 시리즈 5G M.2 모듈의 경우 B를 켜기로 전환하십시오.
RM50X/RM520N-GL/EM06X 시리즈 5G/LTE-A M.2 모듈의 경우 C를 켜기로 전환
