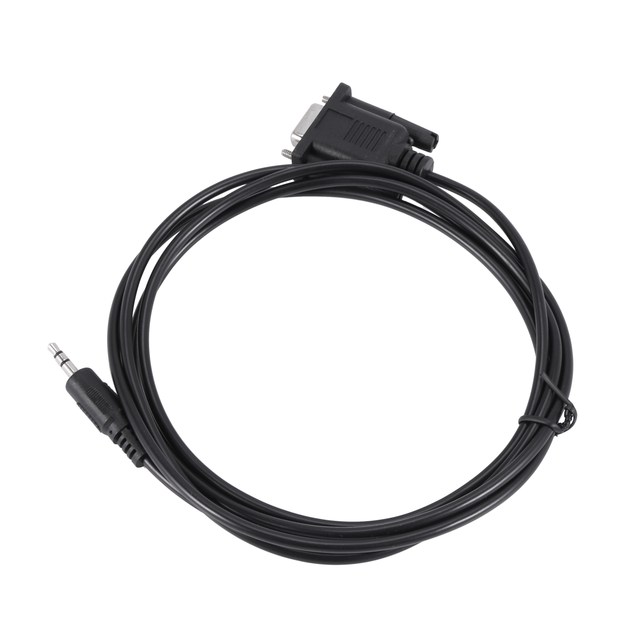

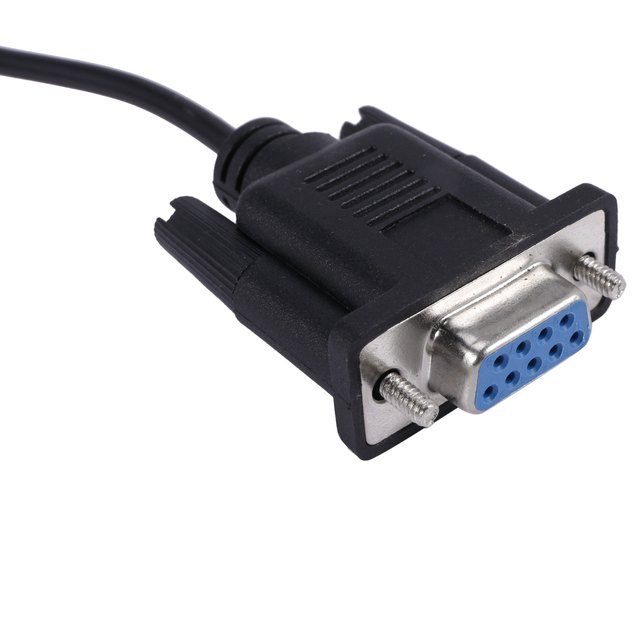

커넥터: 스테레오 3.5mm 잭-DB9 암 직렬 포트.
불필요한 EMI/RFI 간섭을 방지하기 위해 완전 차폐됩니다.
장치용 일반 직렬 전송 케이블, 주로 소형 장치에서 직렬 데이터를 주고받는 데 사용됩니다.
Velocity RS-232 어댑터는 DB9 또는 3.5mm 스테레오 오디오 케이블을 활용하여 제어 장치와 비디오 디스플레이 사이에서 3-컨덕터 RS-232 제어 신호를 실행합니다. 완전 성형된 DB9 및 3.5mm 커넥터는 탁월한 변형 완화를 제공합니다. 이 어댑터는 컴퓨터, 프로젝터 및 3 도체 RS-232 직렬 제어가 필요한 모든 제어 장치/디스플레이에 사용하기에 적합합니다.
배선 회로도:
DB9 TRS 커넥터 3.5mm
핀 1-6-7-8
핀 2 팁-왼쪽
핀 3 링-오른쪽
핀 4
핀 5 실드-접지
핀 9
케이블 길이: 6 피트
색상: 블랙
재질: 플라스틱
패키지 내용물
1 * 오디오/비디오 케이블
위의 패키지 내용만, 다른 제품은 포함되지 않습니다.
참고: 가벼운 촬영 및 다른 디스플레이로 인해 그림의 항목 색상이 실제와 약간 다를 수 있습니다. 측정 허용 오차는 +/- 1-3cm 입니다.
