옵션정보

[(29)Built-in CT]

[(193)External CT]

상품정보

브랜드 이름: SINOTIMER
힌트 관련 화학: 없음
DIY 용품: 전기
원산지: 중국
전압 범위: 100-500V AC
차원: 548064mm
작동 온도: -20 to 55 °C
정확도 등급: 1%
대형 활자: 디지털 전용
전력 공급: AC
증명서: 세륨

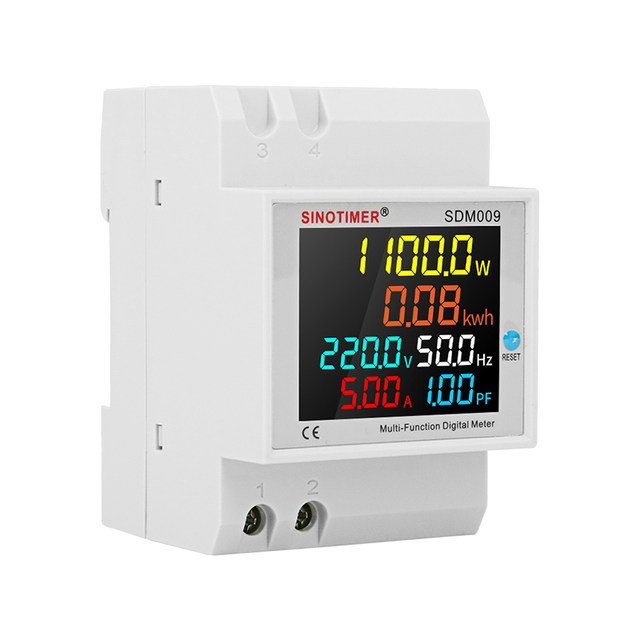

모델 번호: SDM009
전원: AC
Installation: 35mm DIN Rail mounting
Measuring Range: 80V-300V or 300V-450V AC
Current: 0-100A
Active power: 0-45000 W
Electric energy: 0.000-999999 kwh
Power factor: 0.00-1.00 PF
Frequency: 45-65 Hz
Dispaly 1: KWH
Dispaly 2: Active Power
Dispaly 3: Voltage
Dispaly 4: Current Ampere
Dispaly 5: Power Factor
Dispaly 6: Frequency
Function 1: Voltmeter Ammeter
Function 2: Voltage Panel Meter
Function 3: KWH Meter
Function 4: Digital Electric Panel Meter

Din 레일 LCD 디지털 전압계 전압 전류 전력 전력계 전기 에너지 kWh 미터 주파수 볼트 앰프 모니터 AC 220V 110V

기술 지표

1.정확도: 1%

2.범위:
AC 전압: AC 80.0-300.0V / 300.0-450.0V (선택한 범위에 따라 다름)

AC 전류: AC 0-99.99A, 최소 분해능은 0.01A

전력 주파수: 45.0Hz-65.0Hz

역률: 0.00-1.00PF

유효 전력: 0-45000W, 유효 전력이 0에서 9999.9W 사이인 경우 디스플레이 정확도는 0.1W입니다.

전기 에너지: 0-999999kwh, 전력이 0 ~ 999.99kwh 사이인 경우 표시 정확도는 0.01kwh, 10000.0-9999.9kwh 사이인 경우 표시 정확도는 0.1kwh, 10000.0 ~ 9999.9kwh 사이인 경우 표시 정확도는 0.1kwh입니다.999999kwh, 표시 정확도는 1kwh입니다.

3.속도: 초당 2회

4.크기: 54*80*64mm

5.설치 크기: 35mm DIN 레일 장착

6.자동 저장: 전원이 꺼지면 전기 에너지가 절약됩니다.저장된 전기 에너지는 다음에 미터 전원을 켤 때 계속해서 축적됩니다.

신청 방법

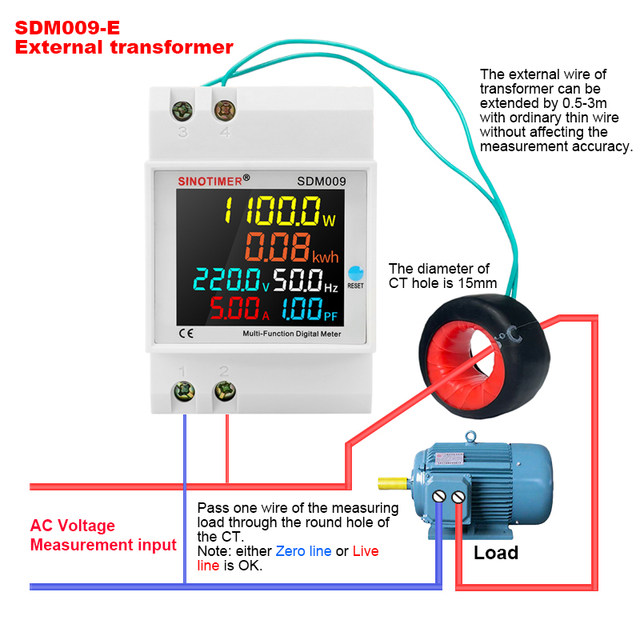

1.연결도에 따라 2차 변류기의 녹색선을 미터의 청색단자에 연결하고, 변류기의 구멍을 통해 측정회로의 선을 연결합니다.
2.전원을 공급하고 측정을 시작하여 결과를 표시합니다.
3.마지막으로 5초 동안 버튼을 누르면 전기 에너지가 0이 됩니다.

주의:

1.전압의 잘못된 연결 방법을 사용하면 미터가 파괴됩니다.
2.미터는 50Hz AC 도시 전기만 측정하는 데 사용할 수 있으며 입력(녹색 단자) 및 2차 변류기(파란색 단자)에 사용하면 파괴됩니다.구형파, 인버터 출력 및 정류 사인파를 측정합니다.

패키지 포함:

1개 미터 내장 또는 외부 변류기

1 영어 지침
