기록 길이: ±5 divisions from screen center
모델 번호: Owon SDS1102
실시간 샘플링 속도: 1GSa/S
디스플레이 해상도: 800*480픽셀
디스플레이 크기: 7 인치 및 위의
밴드 너비: Other
디지털 채널: 2
DIY 용품: ELECTRICAL
브랜드 이름: owon
근원: CN (정품)

옵션정보

[(350852)Owon SDS1102]

[(10)FNIRSI-1014D]

Owon SDS1102

특징:
100MHz 대역폭.
1GS/s 샘플 비율.
시간 기본 범위: 2ns/div ~ 100s/div.
상승 시간 3.5ns.
2 채널.
7.0 인치 고해상도 LCD 디스플레이.
SCPI 및 LabVIEW 지원.

사양:

SDS1102 의 기능 및 사양
대역폭	100MHz
샘플 비율	1GS/s
수평 스케일 (s/div)	2ns/div - 100s/div, 1-2-5 단계
상승 시간 (입력시, 일반)	≤ 3.5ns
채널	2
디스플레이	7 인치 컬러 LCD, 800 × 480 픽셀
입력 임피던스	1MΩ ± 2%, 20pF ± 5pF 와 병렬로
채널 절연	50Hz:100:1, 10MHz:40:1
최대 입력 전압	400V (PK-PK) (DC + AC, PK-PK)
DC 게인 정확도	± 3%
기록 길이	10k
DC 정확도 (평균)	평균 ≥ 16: ±(3% 읽기 + 0.05div), ˚v 용
프로브 감쇠 계수	1X, 10X, 100X, 1000X
LF 응답 (AC, -3dB)	≥ 10Hz (입력, AC 커플 링, -3dB)
샘플링 속도/릴레이 시간 정확도	± 100ppm
보간	죄 (x) / x
간격 (˚t) 정확도 (전체 대역폭)	단일: ±(1 간격 시간 + 100ppm × 읽기 + 0.6ns), 평균> 16: ±(1 간격 시간 + 100ppm × 읽기 + 0.4ns), 평균> 16: ±(1 간격 시간)
입력 커플 링	DC, AC 및 GND
수직 해상도 (A/D)	8 비트 (동시 2 채널)
수직 감도	5mV/div - 5V/div (입력)
트리거 유형	가장자리, 비디오
트리거 모드	자동, 일반 및 단일
트리거 레벨	스크린 센터에서 ± 5 분할
라인/필드 주파수 (비디오)	NTSC, PAL 및 SECAM 표준
커서 측정	˚V 및 ˚t 커서 사이의
자동 측정	Vpp, v평균, RMS, 주파수, 기간, Vmax, Vmin, Vtop, Vbase, 너비, 오버 슈트, 사전 촬영, 상승 시간, 하강 시간, + 폭,-폭, + 듀티, 듀티, 지연 a【b, 지연 a【 b
파형 수학	+, -, ×, ˚, 반전, FFT
파형 저장	16 가지 파형
리사 조스 피규어 대역폭	전체 대역폭
Lissajous 피규어 위상차	± 3 도
통신 인터페이스	USB 호스트, USB 장치
주파수 계수기	사용 가능
전력 소비	<15W
퓨즈	2A, T 클래스, 250V
전원 공급 장치	220V (EU/UK 플러그), 110V (미국 플러그), 50/60Hz, CAT II
플러그 유형	유럽/영국/미국(옵션)
품목 크기	300x76x153mm, 11.81x2.99x6.02 인치
순중량	1403g / 3.09lb
패키지 무게	1601g / 3.53lb
패키지 크기	371811.5cm / 14.577.09 4.53in

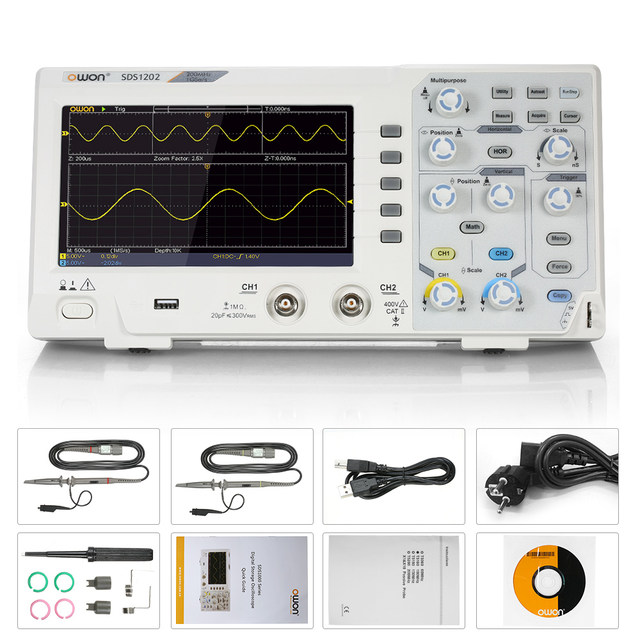

패키지 목록:
1 * 오실로스코프
2 * 오실로스코프 프로브
1 * 오실로스코프 전력선
1 * 데이터 CD
1 * USB 케이블
1 * 액세서리 패키지
1 * 빠른 가이드 (영어)

참고:
이 제품의 손상을 방지하기 위해 cd로 된 사용 설명서를주의 깊게 읽으십시오.

FNIRSI-1014D

FNIRSI-1014D 2 in one 오실로스코프 및 신호 발생기이며, 실시간 샘플링 속도는 1GSa/s이며 100MHz * 2 ana-log 대역폭, 7 인치 TFT LCD 디스플레이 화면, 내장형 고전압 프로 텍션 모듈은 최대 400V 연속 전압을 견딜 수 있습니다. 프로브가 10x 기어로 이동하지 않아 발생하는 오실로스코프 연소 사고 걱정없이 DDS 기능 신호 발생기 및 업계의 오리진 도마 출력 (@ 2.5vpp) 이 내장되어 있습니다. 모든 신호 주파수 단계는 1Hz, 14 종류의 표준 기능 신호 및 사용자 정의 가능한 도마 신호를 지원합니다. 출력 장치를 자르면 최대 1000 개의 맞춤형 차단 신호를 저장할 수있는 신호 발생기의 출력 신호로 오실로스코프에 의해 측정 된 복잡한 신호의 부분 또는 전체 부분을 차단합니다. 어서 그것을 시도해, 그것은 당신을 늦추지 않을 것입니다.

특징:
DDS 신호 발생기 내장, 12 가지 기능 신호를 지원합니다.
캡처 출력 신호 기능, 최대 1000 캡처 신호를 저장할 수 있습니다.
타겟 높은 지능형 디코딩 알고리즘, 인코더 라이프는 무한하며 지능형 안티 번 기능 1X 는 최대 220v 의 내전압 견딜 수 있습니다.
100MHz * 2 ana-log 대역폭 및 @ 1GSa/s 샘플링 속도 (1X = 5MHz, 10X = 100MHz).
밝은 색상과 높은 대비 7 인치 800*480 해상도 컬러 TFT LCD 디스플레이에 완벽하게 맞습니다.
높은 측정 전압 범위: 1X 측정 가능 0 ~ 40 V, 10X 측정 가능 0 ~ 400V.
최대 12 개의 매개 변수 측정: VPP,VP,Vmax,Vmin, v평균, Vrms, 빈번한, 듀티, 듀티, 시간 +, 시간-, 기간.
커서 측정 기능: 기간과 주파수 및 전압을 수동으로 측정하는 것이 편리합니다.
완전 트리거 기능 (단일, 일반, 자동) 및 언제든지 파형 표시 (일시 중지 기능) 이 이리저리 발생합니다.
고효율 원 버튼 자동, 원 버튼 파형 저장 및 스크린 샷 기능 장착.
내장 1GB 저장 공간, 최대 1000 스크린 샷 1000 세트의 파형 데이터 저장 가능.
강력한 파형 그림 관리자는 썸네일 탐색, 보기, 상세한보기, 페이지 넘김, 삭제 및 파형 확대, 확대/축소, 이동 등을 지원합니다.
Com-puter에 연결하여 스크린 샷을 com-puter와 공유 할 수있는 USB 인터페이스가 장착되어 2 차 분석에 편리합니다.
Lissajous 피규어 그래픽 디스플레이 기능을 사용하여 두 그룹의 신호의 진폭, 주파수 및 위상 대비 확인할 수 있습니다.
FFT 디스플레이 기능, 신호의 스펙트럼 특성을 분석 할 수 있으며, 메모리 기술, 파형 새로 고침 화면이 깜박이지 않습니다.
화면 밝기 조정 기능 및 배경 gr-id 밝기 조정 기능으로 휴대가 간편합니다.

사양:
재질: ABS
Ana-log 대역폭: 100MHz * 2
채널 수: 2 채널
최대 실시간 샘플링 속도: 1GSa/s
수직 감도: 50 mV/div ~ 500 V/div
수평 시간 기본 범위: 50S/div ~ 10nS/div
최대 테스트 전압: 40 V (1X 프로브), 400 V (10X 프로브)
보관 깊이: 240Kbit
입력 저항: 1MΩ
ADC 정밀도: 8 비트
커플 링 모드: AC/직류
트리거 모드: 단일, 일반, 자동
트리거 가장자리: 상승 가장자리/떨어지는 가장자리
외부 트리거 전압 0 ~ 40 V
확장 포트: USB 사진 내보내기
패키지 크기: 340*140*70mm / 13.4*5.5 * 2.8in
패키지 무게: 1949g / 4.3lb

패킹리스트:
1 * FNIRSI-1014D 오실로스코프 호스트
2 * 매칭 100MHz 프로브 (1X 및 10X)
1 * 클립
1 * USB 데이터 라인
1 * 영어 사용자 설명서
