FNIRSI-1014D 제품 설명서:




1014D V3.0 펌웨어 버전 (2021 년 10 월 6 일):


소개:

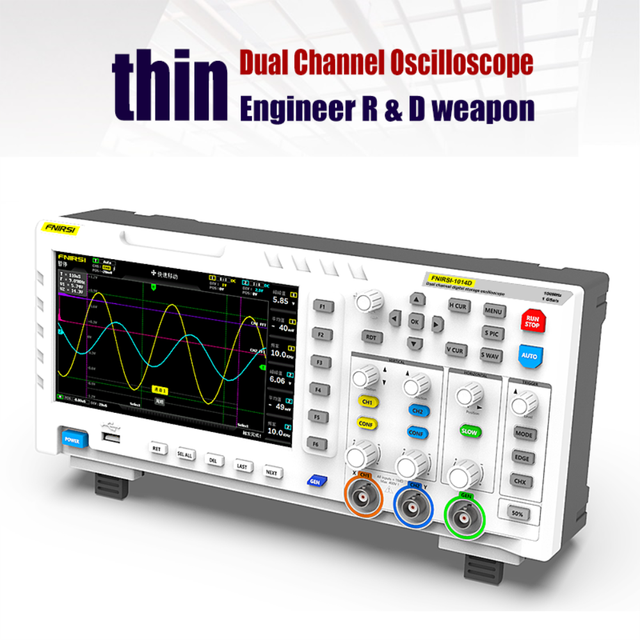

FNIRSI-1014D FNIRSI 가 발사한 2 대 1 오실로스코프 및 신호 발생기입니다. 그것은 포괄적 인 기능과 높은 실용성을 가지고 있습니다. 유지보수 산업과 R & D 산업을 위한 비용 효율적인 듀얼 채널 데스크탑 오실로스코프입니다.
오실로스코프는 1GSa / s 및 100MHz * 2 아날로그 대역폭의 실시간 샘플링 속도를 가지고 있습니다. 완전한 트리거 기능 (단일 시간/일반/자동), 주기적 아날로그 신호와 주기적 디지털 신호 모두 자유롭게 사용할 수 있습니다. 내장 DDS 기능 신호 생성기 및 업계 최초의 도핑 출력 (@ 2.5vpp), 모든 신호 주파수 단계는 1Hz 이며 14 가지 표준 기능 신호 및 맞춤형 도마 신호를 지원합니다. 절단 출력 장치는 오실로스코프에 의해 측정 된 복잡한 신호의 일부 또는 전체를 신호 발생기의 출력 신호로 차단하여 최대 1000 개의 맞춤형 차단 신호를 저장할 수 있습니다. 내장된 고전압 보호 모듈은 프로브가 10 배 기어로 움직이지 않아 발생하는 오실로스코프 연소 사고에 대한 걱정 없이 최대 400V 연속 전압을 견딜 수 있습니다.
느린 레벨 변경을 모니터링 할 수있는 큰 시간 기본 스크롤 모드; 지루한 조정없이 측정 된 파형을 표시 할 수있는 효율적인 원 버튼 자동 장착;
7 인치 800*480 해상도의 고화질 LCD 디스플레이;
커서 측정 기능은 진폭 및 주파수 매개 변수를 수동으로 읽을 때 배경 스케일 단위 및 수량을 읽을 필요가 없습니다. 피크를 피크 및 주파수로 직접 변환하도록 변환 할 필요가 없습니다. 매우 편리한 화면 캡처 및 파형 저장 기능,

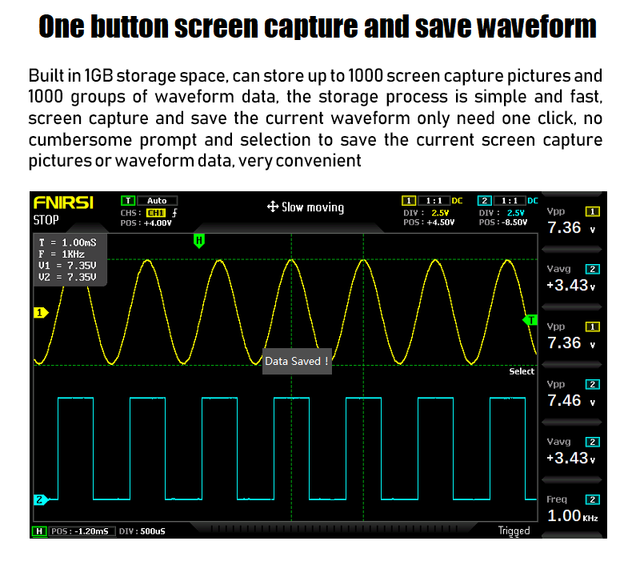

내장 된 1GB 저장 공간, 최대 1000 화면 캡처 사진 + 1000 파형 데이터 그룹을 저장할 수 있습니다. 저장 프로세스는 간단하고 빠르며 한 번의 클릭으로 현재 파형을 저장하고, 현재 데이터를 저장하는 성가신 프롬프트와 선택이 없으며 매우 편리합니다. 강력한 파형 이미지 관리자, 썸네일 브라우징 지원, 보기, 세부 정보보기 페이지 넘기기, 삭제 및 파형 확대, 축소 및 이동 기능은 2 차 분석에 편리합니다.
동체에는 USB 인터페이스가 장착되어있어 컴퓨터와 연결하여 자체 화면 캡처 사진과 컴퓨터를 공유 할 수있어 2 차 분석에 편리합니다. Li Shayu의 그래픽 디스플레이 기능은 두 신호 그룹의 진폭, 주파수 및 위상을 비교하고 판단하는 데 사용할 수 있습니다.
FFT보기 기능은 신호의 고조파 구성 요소를 추정 할 수 있습니다. Li Shayu의 그래픽 디스플레이 기능을 사용하여 두 신호 그룹의 진폭, 주파수 및 위상을 비교하고 판단 할 수 있습니다.



특징:

1. DDS 신호 발생기를 내장하고, 12 종류의 기능 신호를 지원합니다.
2. 캡처 출력 신호 기능, 최대 1000 캡처 신호를 저장할 수 있습니다.
3. 목표 높은 지능형 디코딩 알고리즘, 무한 인코더 라이프, 지능형 안티-화상 기능, 1X 최대 400V 견딜 전압.
4. 100MHz * 2 ana-log 대역폭 및 @ 1GSa/s 샘플링 속도 (1X = 5MHz, 10X = 100MHz).
5. 밝은 색상과 높은 콘트라스트의 7 인치 800*480 해상도 컬러 TFT LCD 디스플레이에 완벽하게 맞습니다.
6. 높은 측정 전압 범위: 1X 는 0 ~ 40 V, 10X 는 0 ~ 400 V를 측정 할 수 있습니다.
7. 최대 12 개의 매개 변수 측정: VPP,VP,Vmax,Vmin,Vavg,Vrms, 빈번한, 의무 +, 의무-, 시간 +, 기간.
8. 커서 측정 기능: 주기 및 주파수 및 전압을 수동으로 측정하는 것이 편리합니다.
9. 전체 트리거 기능 (단일, 일반, 자동) 및 언제든지 파형 표시 (일시 정지 기능) 가 고정됩니다.
10. 고효율 원 버튼 AUTO 및 원 버튼 파형 저장 및 스크린 샷 기능을 갖추고 있습니다.
11. 내장 1GB 저장 공간, 최대 1000 스크린 샷 + 1000 파형 데이터 세트를 저장할 수 있습니다.
12. 강력한 파형 사진 관리자는 축소판 탐색, 보기, 상세보기, 페이지 넘기기, 삭제 및 파형 확대, 축소, 이동 등을 지원합니다.
13. com-puter와 연결하여 스크린 샷을 com-puter와 공유 할 수있는 USB 인터페이스가 장착되어있어 2 차 분석에 편리합니다.
14.Lissajous 그림 그래픽 디스플레이 기능을 사용하여 두 신호 그룹의 진폭, 주파수 및 위상 대비를 결정할 수 있습니다.
15.FFT 디스플레이 기능, 신호의 스펙트럼 특성을 분석 할 수 있습니다, 메모리 압축 기술, 파형 새로 고침 화면이 깜박이지 않습니다.
16. 화면 밝기 조정 기능과 배경 gr-id 밝기 조정 기능으로 휴대하기 쉽습니다.



사양:

소재: ABS
아나 로그 밴드 너비: 100MHz * 2
채널 수: 2 채널
최대 실시간 샘플링 속도: 1GSa/s
수직 감도: 50 mV/div ~ 500 V/div
수평 시간 기준 범위: 50S/div ~ 10nS/div
최대 테스트 전압: 40 V (1X 프로브), 400 V (10X 프로브)
저장 깊이: 240Kbit
입력 저항: 1MΩ
ADC 정밀도: 8 비트
커플 링 모드: AC/DC
트리거 모드: 단일, 일반, 자동
트리거 에지: 상승 에지/하강 에지
외부 트리거 전압 0 ~ 40 V
확장 포트: USB 사진 내보내기
패키지 크기: 340*140*70mm / 13.4*5.5 * 2.8in
패키지 무게: 1500g / 3.3lb


포장 목록

1 * FNIRSI-1014D 오실로스코프 호스트
2 * 일치하는 100MHz 프로브 (1X 및 10X)
1 * 클립
1 * 5V2A 전원 어댑터
1 * USB 데이터 라인
1 * 영어 사용 설명서
