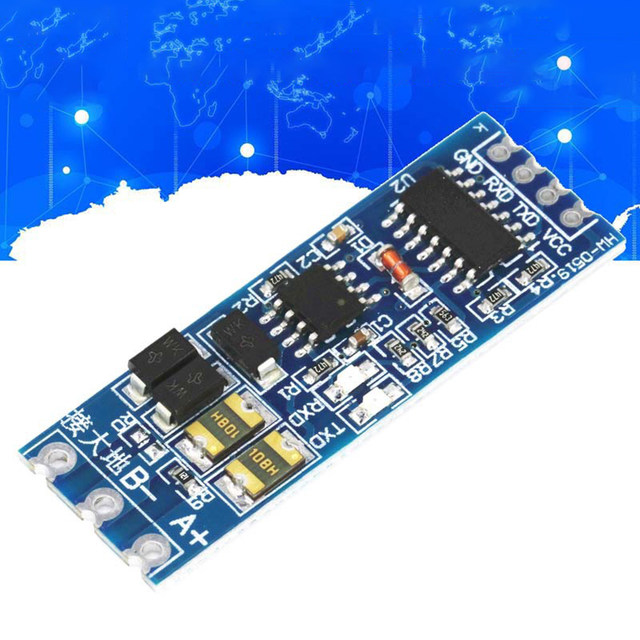

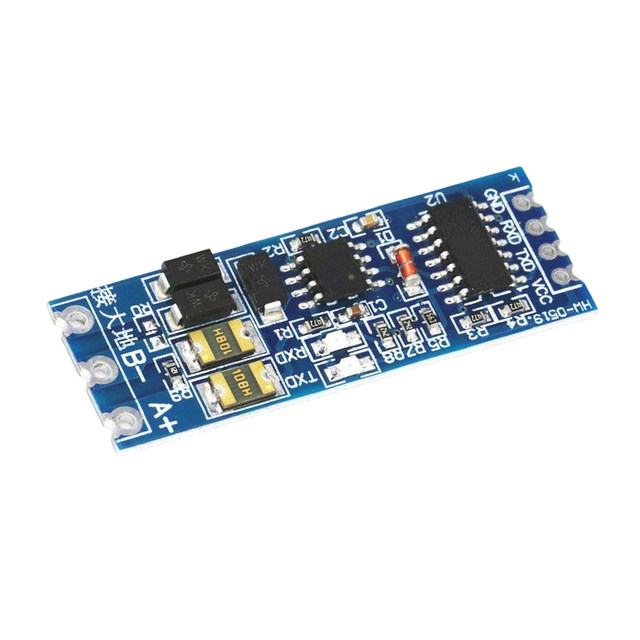

TTL to RS485 전원 공급 장치 모듈 장거리 전송 직렬 UART 레벨 상호 변환기 모듈 3V 5.5V 485 자동 흐름 제어 모듈
특징:
1. 보호 및 간섭 방지 디자인을 위한 우수한 디자인:이 ttl to rs485 전원 공급 모듈은 "접지" 단자를 접지에 연결하여 안전한 실외 장거리 전송을위한 보호 및 간섭 방지 설계를위한 포괄적 인 디자인을 특징으로합니다. 실내 단거리 전송의 경우 접지가 필요하지 않습니다.
2. 쉬운 보조 개발을위한 표준 2.54 핀 간격 설계:표준 2.54 핀 간격 디자인으로, 직렬 uart 수준의 485 상호 변환기는 보조 개발 요구에 적합합니다.
장거리 전송을 위한 3. 120-옴 매칭 저항기:R0 을 단락하여 활성화 할 수있는 내장 된 120 옴 매칭 저항으로, 이 485 to serial uart 레벨 상호 변환기는 장거리 전송에 적합합니다.
4. 최대 128 장치를 지원하는 다중 기계 통신:이 ttl to rs485 전원 공급 모듈은 다중 기계 통신을 지원하며 버스의 최대 128 장치에 연결할 수 있습니다.
5. 신호 간섭을 최소화하기위한 핫 스왑 가능 및 대형 구리 범위:핫 스왑 기능과 큰 구리 커버리지를 특징으로 하는 이 ttl to rs485 전원 공급 모듈은 신호 간섭을 줄이고 다른 485 칩 핫 스왑 이벤트 동안 신호 걸림을 방지합니다.



사양:
원산지: 중국 본토
유형: 모듈
조건: 신규
모델 번호: TTL-RS485 신호 변환기

모듈 하이라이트:
(1) 3.3V 및 5.0V 전원 공급 장치가 완벽하게 호환
(2) 3.3V 및 5.0V 신호는 완벽하게 호환됩니다
(3) 더 효과적인 485 사용하면서 원래의 수입 칩, 산업 등급 디자인, 슈퍼 안티 간섭 능력을 절대적으로 사용 디자인보호, 혹독한 환경에서 산업 현장 및 현장에서 사용할 수 있으며 작업 온도는-40 ℃에서 + 85 ℃이며, 전송 거리는 천 미터에 도달 할 수 있습니다 (테스트를 위해 2*1.5 케이블의 850 미터로 800 미터 내에서 사용하는 것이 좋습니다. 800 미터 이상 중계기를 추가하십시오)
(4) 하프 홀 공정 설계, 보드 두께 0.8mm, 딸 보드로 쉽게 사용할 수 있습니다, 또한 솔더 터미널로 사용할 수 있습니다
(5) RXD 및 TXD 신호 표시기를 사용하여 전송 및 수신 상태를 한눈에 볼 수 있습니다
(6) 크기: 43*16mm/1.69 * 0.63in
(7) 순중량: 2g

참고:
1. 이 전송 모듈은 TTL 신호와 RS485 신호의 교환을 실현하지만 485 반이중 통신임을 알아야합니다. 이 통신 방법은 양방향 통신을 달성 할 수 있습니다. 동시에 두 방향으로 회전하지 말고 교대로 번갈아 가야합니다. 즉, 통신 채널의 각 단부는 송신 엔드 또는 수신 엔드 일 수 있지만, 동시에, 정보는 오직 하나의 전송 방향.
2. 모니터 및 조명 효과가 다르기 때문에 항목의 실제 색상이 그림에 표시된 색상과 약간 다를 수 있습니다. 감사합니다!
3. 수동 측정으로 인해 1-2cm 측정 편차를 허용하십시오.

1 x 신호 변환기
