D69-2058 다기능 디지털 미터는 ac 전압, ac 전류, 유효 전력, 역률, 전력 주파수 및 전기 에너지를 측정 할 수 있습니다. Hd lcd는 디스플레이 모듈을 채택했습니다.

                                기술 지표

1.    정확도: 1% 2 단어

2.    범위:

Ac 전압: ac 80.0-300.0 v/200.0-450.0 v(당신은 적당한 유형을 선정해야 합니다

미터 때 당신의 만들기 순서)

Ac 현재: ac 0-99.99a, 최소한도 해결책은 0.01a 입니다

Ac 현재: ac 0-40.00a 의 최소한도 해결책은 0.01a 입니다

전원 주파수:  45.0 hz-65.0 hz

역률:     0.00-1.00PF

활성 전원:     0-45000 w 때 0과 9999.9 w 사이의 활성 전력, 디스플레이 정확도 0.1 w

전기 에너지:  0-9 99999kwh, 때 전력 0 999.99kwh,

                디스플레이 정확도 0.01kwh, 때 사이 10000.0-9999.9kwh, 디스플레이

                정확도  0.1kwh,10000.0 와 999999kwh의 전시 사이 때

                Accuray is 1kwh.

3. 속도: 초당 2 시간

4. 크기: 79*43*48mm

5. 임명 크기: 76*39mm

6. 자동 절약: 전원을 끄면 전기 에너지가 절약됩니다. 저장된 전기 에너지는

축적 될 때 미터 전원-에 다음 시간.









 신청 방법

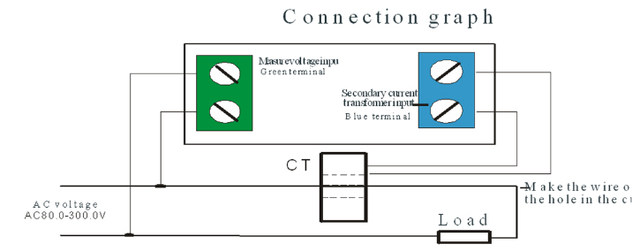

1.       연결 그래프에 따르면 2 차 전류 변압기의 녹색 와이어를 미터의 청색 터미널에 연결하고 전류 변압기의 구멍을 통해 측정 회로의 와이어를 만듭니다.

2.       전원을 공급하고 결과를 측정하고 표시하기 시작합니다.

3.       5 초 동안 마지막 단추를 누르십시오, 전기 에너지는 0일 것입니다.

                                 주의

1.       당신이 전압을 가진 틀린 연결 방법을 만들 때 미터는 파괴될 것입니다

2. 미터는 50 hz ac 도시 전기를 측정하는 데 사용할 수 있습니다.

입력 (녹색 맨끝) 와 이차 현재 변압기 (파란 맨끝).측정 사각 파, 변환장치의 산출 및 개정 사인파.
