차원: 72mm87.8mm71.5mm
작동 온도: -25℃~55℃
정확도 등급: 0.5
측정 에너지 범위: 0-99999.9kwh
단계: 삼상
모델 번호: ADW300-WF+3 CTs
최대 작동 전류: 150A & 위의
정격 전압: 380V
전원 공급: AC
대형 활자: Lcd
DIY 용품: ELECTRICAL
브랜드 이름: ACREL
ACREL Model: ADW300-WF
근원: CN (정품)
Standard: IEC 62053-22:2003,IEC 62053-21:2003
Measurement: U,I,P,Q,S,PF,F
Installation: 35MM Din Rail
Display: LCD Display and LED Indicator
frequency: 45~65Hz
Power Supply: AC 85~265V
Communication: WiFi, Rs485
Protocol: MQTT, Modbus-RTU
Voltage: 3*100~792Vac
Certificate: CE,TUV,SGS,LVD
Model: ADW300
Brand: Acrel
Quantity: 1 pcs meter + 3 pcs Cts

옵션정보

[(350686)WIFI Max 200A AC]

[(350850)WIFI Max 150A AC]

[(350852)WIFI Max 250A AC]

[(350853)WIFI Max 300A AC]

ADW300-WF 와이파이 IoT 3 상 무선 스마트 에너지 미터 + 3 개 0-300A/5A cts

(웹 및 APP 액세스가 가능한 IoT 플랫폼)

ADW300 무선 에너지 미터에는 IoT 에너지 관리 시스템 또는 원격 연결에 대한 다른 요구와 쌍을 이룰 때 다양한 상황에 맞게 설계된 여러 개의 내장 통신 모듈이 있습니다. 한편 ADW300 은 다양한 추출 기능 모듈과 다양한 전기 파라미터 측정을 제공하여 고객의 다양한 요청을 충족시킬 수 있습니다. 또한 ADW300 은 품질 보증으로서 IEC 62052-11, IEC62053-22, LVD 표준을 엄격하게 준수합니다.

  참고: 다른 대역폭 및 통신 솔루션 또는 특수 전원 공급 장치 및 크기와 같은 특별한 요구 사항이있는 경우 언제든지 문의하십시오.


사진

사양

옵션

● 통신 방법: WiFi-2.4GHz 또는 5GHz 지원, RS485

● 통신 프로토콜: MQTT, MODBUS-TCP

● 측정: 3 상 활성 전력, 무효 전력, 전류, 전압, 고조파 등

● 적용 시나리오 건물, 공장, 스마트 그리드, DB 룸 등

● 정격 전압: 최대 3x100 ~ 792Vac L-L

● 정격 전류: 3x30 0A/5A AC (CT를 통해)

● HMI 프로그래밍: CT/PT 비율, 위상 배선, 통신 및 기타 설정

● 표준 및 인증서: CE; IEC; LVD

●K: 4DI/2DO

●T: 4 채널 온도

●L: 1 채널 잔류 전류

●LR: 로라

● 4G: 4G-LTE

●NB: NB-IOT 무선 통신

●로라원

	여러 통신 방법 옵션 ● 4G LTE ● NB-IoT ● WiFi (2.4GHz 및 5GHz) ● LoRa ● RS485 (MODBUS-RTU) ● 페어링IoT에너지 모니터링 시스템
	전력 품질 분석 ● 총 고조파 ● 2 ~ 31 일 고조파 ● 전압 불균형 ● 현재 불균형
	확장된 기능 옵션 ● 2 채널 DO (디지털 출력) ● 4 채널 DI (디지털 입력) ● 4 채널 케이블 온도 모니터링 ● 1 채널 잔류 전류 측정
	알람 기능 ● 오버/언더 전류 ● 과전압/저전압 ● 오버/언더 파워 ● 위상 손실

1. 기능 설명

기능	설명
측정 (표준)	3 상 AC kWh, kVarh, 유효 전력, 반응성 전력, 사분면 반응성 전력 에너지, 전류, 전압, 전압 및 전류 불균형, 역률, 명백한 전력, 주파수, 고조파 (2 ~ 31 일 & THD)
측정 (선택 사항)	온도 측정: 4 채널 (A, B, C, N) 케이블 온도 모니터링; 서미스터: NTC; 범위: -40 ~ + 99 ℃; 정확도: ± 2 ℃
측정 (선택 사항)	잔류 전류 측정: 1 채널 잔류 전류 모니터링 (잔류 전류 변압기와 페어링해야 함)
커뮤니케이션 (선택 사항)	Modbus가있는 RS485 포트-RTU 프로토콜-1 시작 비트, 8 데이터 비트, 1 스톱 비트, 패리티 없음; 전송 속도 1200 ~ 38400 bps 등 적외선 통신-일정 전송 속도 1200 bps
커뮤니케이션 (선택 사항)	4G LTE-일반 통신 모듈 지원: LTE-FDD: B1/B3/B5/B8; LTE-TDD:B34/B38/B39/B40/B41 4G LTE-글로벌 통신 모듈 지원: LTE-FDD: B1/B3/B5/B7/B8/B20/B28; LTE-TDD: B38/B40/B41
	WiFi-2.4GHz 또는 5GHz 지원
	로라완
	LoRa
	NB-IoT
전시 (표준)	LCD 디스플레이 및 LED 표시기
HMI (표준)	키패드 프로그래밍: CT/PT 비율 설정, 통신, 위상 배선 등
소프트웨어 (표준)	조정 소프트웨어: 데이터 업로드 간격 설정, WiFi 구성 (계정 및 암호), 서버 주소, 포트 및 기타
알람 기능 (표준)	저전압, 과전압, 저전류, 과전류, 과부하, 과부하, 통신 단절 등
I/O 기능 (선택 사항)	4 채널 또는 2 채널 DI (디지털 입력) 2 채널 DO (디지털 출력)

2. 기술 매개 변수

매개 변수	설명 및 가치
전압 입력	정격 전압	3x380 ~ 456Vac L-L 또는 3x660 ~ 792Vac L-L (직접 연결을 통해) 3x100 ~ 120Vac L-L (PT를 통해)
	참조 주파수	45 ~ 65Hz
	전력 소비
현재 입력	정격 전류	3x30 0A/5A AC (CT를 통해)
	현재 시작	1% Ib (클래스 0.5); 4% Ib (클래스 1)
	전력 소비
단계 배선	3P4W	3 상 4 선
단계 배선	3P3W	3 상 3 선
보조 전원 공급	전압 범위	85 ~ 265Vac
보조 전원 공급	전력 소비	<2W
측정 성능	표준	IEC 62053-22:2003; IEC 62053-21:2003
측정 성능	KWh 정확도	클래스 0.5S
맥박	맥박의 폭	80 ± 20ms
맥박	펄스 상수	6400imp/kWh; 400imp/kWh

3. 환경

조건	설명 및 가치
온도	작동 온도: -20 ℃ ~ + 55 ℃; 저장 온도: -40 °C ~ + 70 °C
습도	≤ 95% RH, 응축 없음, 부식성 가스 없음
고도	≤ 2000m

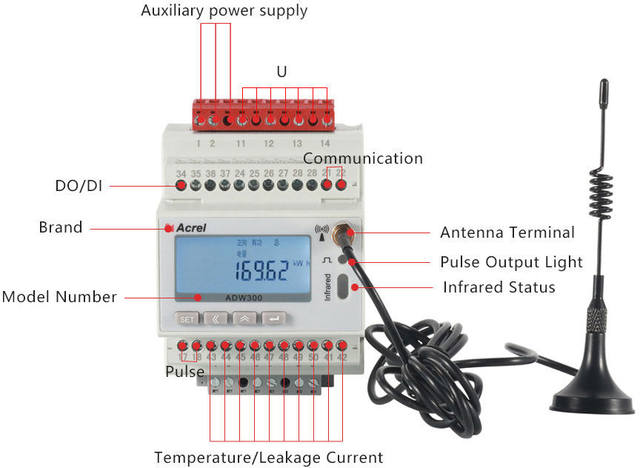

ADW300 의 PIN 개요


3 상 3 선 CT 작동	3 상 4 선 CT 작동
ADW300 의 전류 및 전압 및 전원 공급 장치 배선
