상품정보

  • Feature 1: Equipped with a high-performance 32-bit RISC-V processor
  • Feature 2: Built in 320KB ROM, 512KB of HP SRAM, 16KB LP SRAM and 4MB Flash memory
  • Feature 3: Integrated 2.4GHz Wi-Fi and Bluetooth LE dual-mode wireless communication
  • Feature 4: Castellated module and onboard ceramic antenna
  • 브랜드 이름: Waveshare
  • 증명서: NONE
  • 원산지: 중국
  • 모델 번호: ESP32-C6-Zero
  • 힌트 관련 화학: 없음
  • 데모 보드 유형: FPGA


설명



ESP32-C6 미니 개발 보드, ESP32-C6FH4 기반, 듀얼 프로세서, 160MHz 실행 주파수, 2.4GHz WiFi 6 및 Bluetooth 5, ESP32 개발 보드
ESP32-C6-Zero WiFi 6 개발 보드

ESP32-C6FH4 기반, 온보드 다기능 GPIO 핀

SMD 애플리케이션에 적합한 캐스털레이티드 모듈

보드 사양

  • 최대 160MHz의 클록 속도를 제공하는 고성능 32비트 RISC-V 프로세서와 최대 20MHz의 클록 속도를 제공하는 저전력 32비트 RISC-V 프로세서 장착

  • 320KB ROM, 512KB HP SRAM, 16KB LP SRAM 및 4MB 플래시 메모리 내장

  • 뛰어난 RF 성능과 통합 2.4GHz Wi-Fi 및 Bluetooth LE 듀얼 모드 무선 통신

  • Castellated 모듈 및 온보드 세라믹 안테나를 사용하면 캐리어 보드에 직접 납땜할 수 있습니다.

  • 유연한 클록, 모듈 전원 공급 장치 독립적 설정 및 기타 제어를 지원하여 다양한 시나리오에서 낮은 전력 소비를 실현합니다.

  • 온보드 USB Type-C 포트, 22 × GPIO 핀으로 핀 기능을 유연하게 구성할 수 있습니다.

버전 옵션

ESP32-C6-제로
핀헤더 없이



ESP32-C6-제로-M
사전 납땜된 헤더 포함

AIoT 애플리케이션에 적합한 ESP32-C6

고성능 32비트 RISC-V 프로세서와 저전력 32비트 RISC-V 프로세서로 구동되며, 주 주파수는 최대 160MHz, 강력한 AI 컴퓨팅 기능 및 안정적인 보안 기능

WIFI 6 및 BLE 5 지원

ESP32-C6은 2.4GHz Wi-Fi 6(802.11 Ax/B/G/N)과 40MHz 대역폭 지원을 통합하고 Bluetooth 저에너지 하위 시스템은 Bluetooth 5(LE) 및 Bluetooth 메시를 지원합니다.


ESP-IDF, 아두이노 지원

쉽게 시작하는 데 도움이 되는 포괄적인 SDK, 개발 리소스, 튜토리얼


기내에 무엇이 있는지

  1. ESP32 - C6FH4
    내장 듀얼 프로세서, 주 주파수는 최대 160MHz

  2. USB Type-C 포트
    프로그램 다운로드 및 디버깅용

  3. ME6217C33M5G
    낮은 드롭아웃 LDO, 800mA(최대)

  4. WS2812 RGB LED



  1. 2.4G 세라믹 안테나

  2. 부팅 버튼
    그런 다음 RESET 버튼을 눌러 다운로드 모드로 들어갑니다.

  3. 리셋 버튼

  4. ESP32-C6FH4 핀


핀 정의

개요 치수
자원 및 서비스
위키: www.waveshare.com/wiki/ESP32-C6-Zero

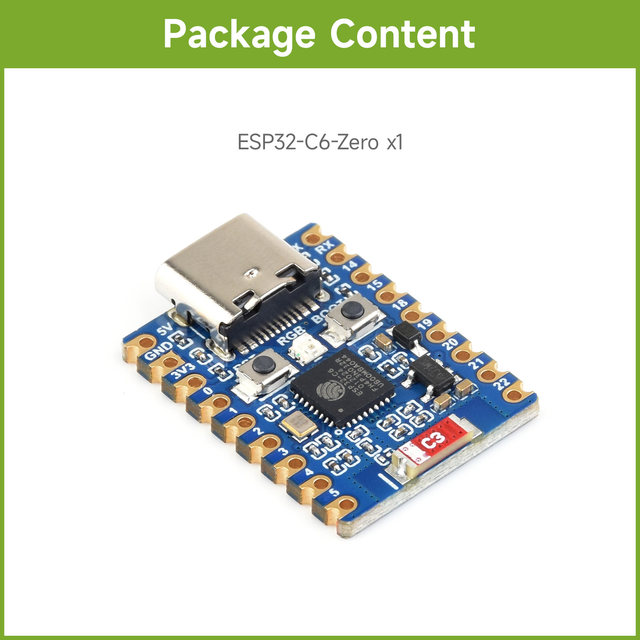

패키지 내용



무게: 0.002kg

ESP32-C6-제로

ESP32-C6-제로 x1

ESP32-C6-제로-M

사전 납땜된 헤더가 있는 ESP32-C6-Zero x1
