【1급 공인기관 증명서】

【참고】

[] PCB색상은 무작위로 배송됩니다.주문하지 마십시오당신이 마음에 든다면.

[] 이것은 리눅스 보드입니다.할 수 없다실행하세요라즈베리 파이피코 IED

[] 이 보드는 다음을 참조합니다.GPIO 핀RPi PICO의 레이아웃있어PICO 확장 보드와 호환됩니다.

그것다르다PICO에서할 수 없다공유하다피코 소프트웨어.”

【개요】

[] Milk-V Duo 256M은 SG2002 칩을 기반으로 하는 초소형 임베디드 개발 플랫폼입니다.Linux 및 RTOS를 실행할 수 있어 전문가, 산업 ODM, AIoT 애호가, DIY 애호가 및 제작자에게 안정적이고 저렴하며 고성능 플랫폼을 제공합니다.

【사양】

[] 프로세서:SG2002

[] 기억 :DDR2 256MB

[] 저장 공간: Mirco SD 슬롯 1개, SD NAND 납땜 패드 1개

[] USB: 데이터 및 전원용 Type-C 1개, USB2 납땜 패드 1개

[] 카메라: 1x 16P FPC 커넥터(MIPI CSI 2레인)

[] GPIO: 범용 I/O(GPIO)에 사용 가능한 최대 26개 핀

[] 크기: 21mm*51mm

【특징】

프로세서

[] SG2002프로세서

[] 통합 CVITEK TPU스마트 감지처럼신경망하드웨어 가속기, AI 이미지 인식.

[] H.264/H.265 비디오 인코딩을 지원하며 최대 2880x1620@20fps입니다.

[] 고화질 CMOS 센서와 호환됩니다.

[] 센서 클럭에 대한 프로그래밍 가능한 주파수 출력입니다.

[] 이미지 최적화를 위한 포괄적인 ISP 기능입니다.

[] CV 하드웨어 가속을 통한 부분적인 OpenCV 라이브러리 지원.

[] 마이크 입력 및 출력 기능이 내장된 16비트 오디오 코덱입니다.

[] 1개의 이더넷 PHY를 사용한 유연한 네트워크 구성.

CSI-2(MIPI 직렬 카메라)

[] 2레인 MIPI 카메라 입력을 위한 16핀 FPC 인터페이스가 특징입니다.

[] 1.8V 전압 레벨에서 I2C, CLK 및 RST 신호를 작동합니다.

이더넷

[] Milk-V Duo에는 100Mbps PHY를 갖춘 SG2002 칩이 포함되어 있습니다.

[] PHY는 5핀 납땜 패드에 연결됩니다.

[] 이더넷 사용에는 외부 변압기와 RJ45 소켓이 필요합니다.

USB

[] USB 2.0 호환, USB 1.1과 역호환 가능.

[] 다양한 속도 모드, 호스트/장치 기능 및 전송 프로토콜을 지원합니다.

[] USB 허브를 통한 확장 가능한 인터페이스(최대 127개 장치).

[] 절전 모드, HID 장치를 지원합니다.

[] 구성 가능한 소프트웨어를 사용하여 USB 슬레이브 장치로 작동합니다.

[] 저장 미디어 액세스용 USB Type-C.

마이크로 SD

[] SDIO0은 보안 디지털 메모리(SD 3.0) 프로토콜과 호환됩니다.

GPIO

[] MilkV-Duo 40핀 헤더의 최대 26개 GPIO 핀을 통해 SDIO, I2C, PWM, SPI, J-TAG 및 UART와 같은 내부 주변 장치에 액세스할 수 있습니다.

[] 최대 3x I2C

[] 최대 5x UART

[] 최대 1x SDIO1

[] 최대 1x SPI

[] 최대 2x ADC

[] 최대 7x PWM

[] 최대 1x RUN

[] 최대 1x JTAG

보드 사양

[] 단면 PCB

[] 크기: 51×21mm

[] 두께: 1mm

[] 상단 가장자리에 있는 Type-C 포트

[] 나머지 가장자리 주위에 이중 캐스털레이트/스루홀 핀

[] 표면 실장 모듈로 사용하거나 DIP(듀얼 인라인 패키지) 형식으로 사용할 수 있습니다.

[] 1mm 구멍이 있는 2.54mm(0.1인치) 피치 그리드의 메인 사용자 핀 40개

[] veroboard 및 브레드보드와 호환 가능

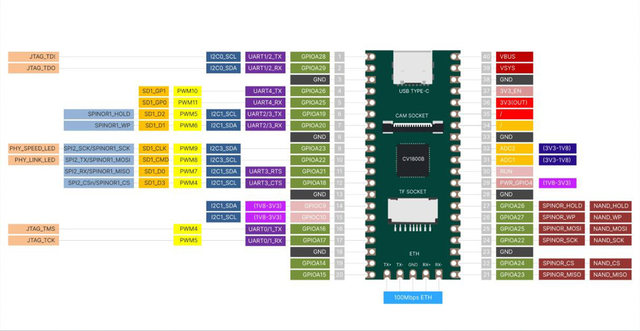

【핀 정의】

【적용 사례】

【개요 치수】

[] Just Milk-V-Duo-256M x1

[] Milk-V-Duo-256M-키트

1.밀크-V-Duo-256M x1

2. 빵판 x1

3.핀2 x2

4.케이블 x1

5. 핀 x2
