상품정보
- LNA GAIN: 40±2dB
- GAIN: 4dBi
- VSWR: ≤2.0
- OUTPUT IMPEDANCE: 50Ω
- POLARISATION: Right-Hand Circular Polarization
- 브랜드 이름: Waveshare
- 증명서: NONE
- 원산지: 중국
- 모델 번호: GPS External Antenna (E)
- 힌트 관련 화학: 없음
- 데모 보드 유형: FPGA
설명

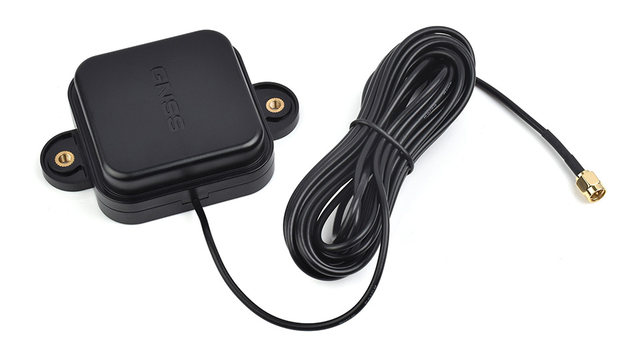

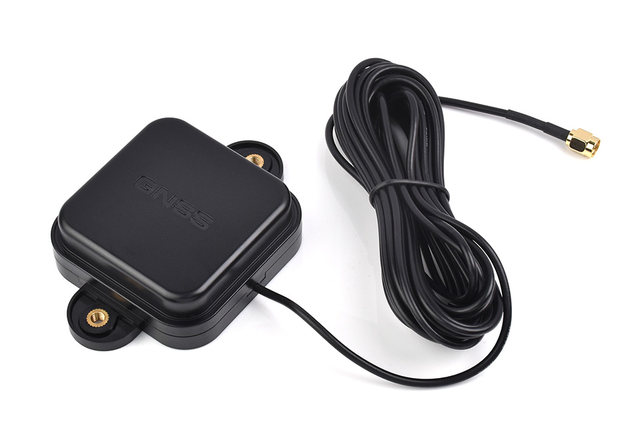

GNSS L1 + L2 + L5 다중 GNSS 및 다중 주파수 활성 안테나, SMA-J 커넥터, 다중 GNSS 포지셔닝 시스템 지원, 자외선 차단 및 IP67 방수, 고온 허용 오차
GNSS L1 + L2 + L5
다중 GNSS 및 다중 주파수 능동 안테나
다중 GNSS 및 다중 주파수 능동 안테나
선 교정 | ?고온 공차 | ? IP67 방수
BD, GPS, GLONASS, 갈릴레오 등과 같은 여러 GNSS 지원
사양
주파수 범위 |
BDS B1/B2/B3 |
단계 센터 오류 |
± 2mm |
LNA 이득 |
40 ± 2dB |
양극화 |
오른손 원형 편광 |
이득 |
4dBi |
커넥터 |
SMA-J |
VSWR |
≤2.0 |
안테나 크기 |
108 × 76 × 27mm |
출력 임피던스 |
50Ω |
케이블 |
RG174 |
작업 현재 |
≤ 45mA |
케이블 길이 |
5m |
작동 전압 |
DC 3.0 ~ 18.0V |
작업 온도 |
-40 ~ 70 ˚C |
축 비율 |
≤ 3.0dB |
보관 온도 |
-55 ~ 85 ˚C |
소음 그림 |
≤ 1.8dB |
마운트 |
마그네틱 베이스 |
응용 예
* 참조 용으로 만 라즈베리 파이 보드와 GPS 모자는 포함되어 있지 않습니다
적용 시나리오
제품 쇼
치수 개요
참고: 케이블 길이 및 안테나 커넥터에 대한 대량 사용자 정의 지원
패키지 내용물
무게: 0.219 kg
GPS 외부 안테나 (E) x1
