모델 번호: Raspberry Pi 5
데모 보드 유형: FPGA
브랜드 이름: Raspberry pi
원산지: 중국
CPU: Broadcom BCM2712, quad-core Cortex-A76 (ARM v8) 64-bit SoC, 2.4GHz frequency
RAM: Options for 4GB/8GB
INTERFACES: 2 x USB 3.0 2 x USB 2.0
OPERATING SYSTEM & DATA STORAGE: TF card slot, with support for high-speed SDR104 mode
POWER INPUT: 5V/5A DC (power via USB-C, support PD)
POE: requires separate new PoE+ HAT
RTC: Onboard RTC and RTC battery connector

옵션정보

[(200003982)Raspberry Pi 5 Only]

[(203125848)Starter Kit-EU Plug]

[(11300236399)Starter Kit-UK Plug]

[(200003983)Starter Kit-US Plug]

설명

라즈베리 파이 5, 4GB/8GB RAM, BCM2712 프로세서, 2.4GHz 쿼드 코어 64 비트 암 Cortex-A76 CPU용 옵션, 라즈베리 파이가 설계한 RP1 I/O 컨트롤러를 사용하여 내장

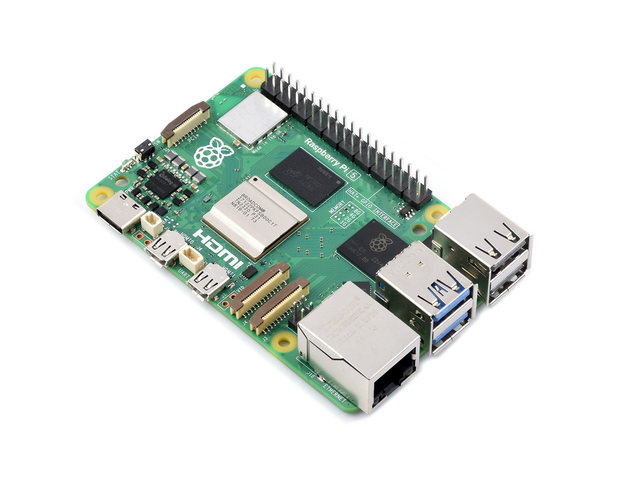

라즈베리 파이 5

최신 세대의 라즈베리 파이: 모든 컴퓨터

라즈베리 파이가 설계 한 RP1 I/O 컨트롤러를 사용하여 구축

메모리 옵션

키트 선택 가이드

키트	패키지 내용물
PI5 4GB/8GB 스타터 키트	라즈베리 파이 5-4GB/8GB + 스타터 키트 액세서리 팩 + 투명 아크릴 케이스
PI5 4GB/8GB 디스플레이 키트 A	라즈베리 파이 5-4GB/8GB + 스타터 키트 액세서리 팩 + 디스플레이 키트 A 액세서리 팩
PI5 4GB/8GB 디스플레이 키트 B	라즈베리 파이 5-4GB/8GB + 스타터 키트 액세서리 팩 + 디스플레이 키트 B 액세서리 팩
PI5 4GB/8GB 듀얼 카메라 키트 A	라즈베리 파이 5-4GB/8GB + Pi5-IMX219-77 카메라 (케이블 포함) × 2 + 카메라 키트 액세서리 팩
PI5 4GB/8GB 듀얼 카메라 키트 B	라즈베리 파이 5-4GB/8GB + Pi5-IMX219-120 카메라 (케이블 포함) × 2 + 카메라 키트 액세서리 팩
PI5 4GB/8GB 듀얼 카메라 키트 C	라즈베리 파이 5-4GB/8GB + IMX219-83 쌍안 카메라 (케이블 포함) + 카메라 키트 액세서리 팩
PI5 스타터 액세스	스타터 키트 액세서리 팩 (TF 카드 64GB, 27W 전원 공급 장치, 액티브 쿨러, HDMI 케이블, 이더넷 케이블, 카드 리더기) + 투명 아크릴 케이스 (라즈베리 파이 5 는 포함되지 않음)
PI5 디스플레이 에이스 A	스타터 키트 액세서리 팩 + 디스플레이 키트 A 액세서리 팩 (라즈베리 파이 5 는 포함되지 않음)
PI5 디스플레이 에이스 B	스타터 키트 액세서리 팩 + 디스플레이 키트 B 액세서리 팩 (라즈베리 파이 5 는 포함되지 않음)
PI5 듀얼 카메라 액세스 A	Pi5-IMX219-77 카메라 (케이블 포함) × 2 + 카메라 키트 액세서리 팩 (라즈베리 파이 5 는 포함되지 않음)
PI5 듀얼 카메라 액세스 B	Pi5-IMX219-120 카메라 (케이블 포함) × 2 + 카메라 키트 액세서리 팩 (라즈베리 파이 5 는 포함되지 않음)
PI5 듀얼 카메라 액세스 C	IMX219-83 쌍안 카메라 (케이블 포함) + 카메라 키트 액세서리 팩 (라즈베리 파이 5 는 포함되지 않음)

PI5 스타터 키트

이 키트에는 활성 쿨러, 27W 전원 공급 장치, 64GB TF 카드, 카드 리더기, HDMI to Micro HDMI 케이블, 라즈베리 파이 5 4GB/8GB (옵션) 가 포함되어 있습니다. 이더넷 케이블 및 투명 아크릴 케이스, 사용자가 라즈베리 파이 5 를 빠르게 시작할 수 있습니다.

PI5 디스플레이 키트 A

이 키트에는 스타터 키트 액세서리 팩을 기준으로 라즈베리 파이 5 4GB/8GB (선택 사항) 가 포함되어 있으며 (1280 × 800 해상도, 10 점 터치) 및 액세서리, 이 키트는 디스플레이 기능이 필요한 더 많은 응용 프로그램 시나리오를 충족시킬 수 있습니다.

PI5 디스플레이 키트 B

이 키트에는 스타터 키트 액세서리 팩을 기준으로 라즈베리 파이 5 4GB/8GB (선택 사항) 가 포함되어 있으며 7 인치 DSI 디스플레이 (800 × 480 해상도, 5 점 터치) 및 액세서리, 이 키트는 디스플레이 기능이 필요한 더 많은 응용 프로그램 시나리오를 충족시킬 수 있습니다.

PI5 듀얼 카메라 키트 A

이 키트에는 라즈베리 파이 5 4GB/8GB (선택 사항), 2 × 장착 IMX219-77 카메라 (79.3 ° FOV, 8MP, CSI 케이블 포함), 64GB TF 카드, 알루미늄 합금 케이스, 27W 전원 공급 장치, HDMI to Micro HDMI 케이블 및 이더넷 케이블, 이미지 캡처가 필요한 응용 프로그램에 적합합니다.

PI5 듀얼 카메라 키트 B

이 키트에는 라즈베리 파이 5 4GB/8GB (선택 사항), 2 × 장착 IMX219-120 카메라 (120 ° FOV, 8MP, CSI 케이블 포함), 64GB TF 카드, 알루미늄 합금 케이스, 27W 전원 공급 장치, HDMI to Micro HDMI 케이블 및 이더넷 케이블, 이미지 캡처가 필요한 응용 프로그램에 적합합니다.

PI5 듀얼 카메라 키트 C

이 키트에는 라즈베리 파이 5 4GB/8GB (선택 사항) 가 포함되어 있습니다. IMX219-83 쌍안 카메라 (8MP, FPC 케이블 및 PH2.0 케이블 포함), 64GB TF 카드, 알루미늄 합금 케이스, 27W 전원 공급 장치, HDMI to Micro HDMI 케이블 및 이더넷 케이블, 깊이 비전 및 스테레오 비전과 같은 응용 분야에 적합합니다.

보드 사양

라즈베리 파이 5라즈베리 파이 4 의 성공에 이어 라즈베리 파이 시리즈의 최신 주력 제품입니다. 이전 세대에 비해 CPU 성능이 2-3 배 향상되었습니다. 라즈베리 파이 RP1 I/O 컨트롤러에서 제공하는 온보드 듀얼 CSI/DSI 포트 및 USB 커넥터. 그리고 이것은 라즈베리 파이에서 자체적으로 만든 실리콘을 사용하는 최초의 라즈베리 파이 컴퓨터입니다.

주요 기능 포함:

2.4GHz 쿼드코어 64 비트 암 Cortex-A76 CPU, 코어당 512KB L2 캐시 및 2MB 공유 L3 캐시
VideoCore VII GPU @ 800MHz, OpenGL ES 3.1 지원, Vulkan 1.2
듀얼 4Kp60 HDMI® 디스플레이 출력
4Kp60 HEVC 디코더
LPDDR4X-4267 SDRAM (4GB/8GB 옵션)
2.4GHz/5GHz 듀얼 밴드 802.11ac Wi-Fi®
블루투스 5.0/블루투스 저에너지 (BLE)
TF 카드 슬롯, 고속 SDR104 모드 지원
2 × USB 3.0 포트, 동시 5Gbps 작동 지원
기가비트 이더넷, PoE + 지원 (별도의 PoE + HAT 필요)
2 × 4 레인 MIPI DSI/CSI 포트
빠른 주변 장치를 위한 PCIe 2.0x1 인터페이스 (별도의 M.2 HAT 또는 기타 어댑터 필요)
USB-C 통한 5V/5A DC 전원, 전원 공급 지원
라즈베리 파이 표준 40 핀 헤더
외부 배터리로 구동되는 실시간 시계 (RTC) (포함되지 않음)
전원 어댑터를 분리하지 않고 전원을 켜고 끌 수있는 온보드 전원 버튼

라즈베리 파이 버전 비교

모듈	라즈베리 파이 4B	라즈베리 파이 5
CPU	브로드컴 BCM2711, 쿼드코어 Cortex-A72 (ARM v8) 64 비트 SoC, 1.8GHz 주파수	Broadcom BCM2712, 쿼드코어 Cortex-A76 (ARM v8) 64 비트 SoC, 2.4GHz 주파수
RAM	2GB/4GB/8GB 옵션	4GB/8GB 옵션
인터페이스	2.4GHz 및 5.0GHz 802.11a 듀얼 밴드 WiFi	2.4GHz 및 5.0GHz 802.11a 듀얼 밴드 WiFi
	블루투스 5.0, BLE	블루투스 5.0, BLE
	기가비트 이더넷	기가비트 이더넷
	N/A	1 × PCle 2.0 인터페이스
	2 × USB 3.0, 2 × USB 2.0	2 × USB 3.0, 동시 5Gbps 동작 지원 2 × USB 2.0
	라즈베리 파이 표준 40PIN GPIO 헤더	라즈베리 파이 표준 40PIN GPIO 헤더
	2 × 마이크로 HDMI 인터페이스 (최대 4Kp60)	2 × 마이크로 HDMI 인터페이스 (최대 4Kp60)
	2 레인 MIPI DSI, 2 레인 MIPI CSI	2 × 4 레인 MIPI (DSI/CSI)
	4 극 스테레오 오디오 및 컴포지트 비디오 포트	N/A
운영 체제 및 데이터 스토리지	TF 카드 슬롯	TF 카드 슬롯, 고속 SDR104 모드 지원
전원 입력	5V/3A DC (USB-C/GPIO를 통한 전원 공급)	5V/5A DC (USB-C 통한 전원, PD 지원)
포	별도의 PoE + 모자 필요	별도의 새로운 PoE + 모자 필요
RTC	N/A	온보드 RTC 및 RTC 배터리 커넥터

보드에있는 것

새로운 칩셋

라즈베리 파이 5 용으로 설계된 3 개의 새로운 칩 성능 변화 제공

BCM2712 는 2.4 GHz로 클럭되는 Broadcom의 새로운 쿼드 코어 64 비트 Arm Cortex-A76 프로세서로 코어당 512KB 의 L2 캐시와 2MB 공유 L3 캐시가 있습니다. Cortex-A76 Cortex-A72 넘어 세 마이크로 아키텍처 세대, 더 나은 제조 공정은 더 낮은 전력 소비와 더 빠른 라즈베리 파이 5 합니다.

업데이트 된 VideoCore 하드웨어 비디오 스케일러 (HVS) 는 Raspberry Pi 4 에서 단일 4Kp60 또는 이중 4Kp30 에서 두 개의 동시 4Kp60 HDMI 디스플레이를 구동 할 수 있습니다.

RP1 은 Raspberry Pi 5 용으로 설계된 I/O 컨트롤러로 2 개의 USB 3.0 및 2 개의 USB 2.0 인터페이스를 제공합니다. 기가비트 이더넷 컨트롤러; 카메라 및 디스플레이용 2 개의 4 레인 MIPI 트랜시버; 아날로그 비디오 출력, 3.3V 범용 I/O (GPIO), GPIO 멀티플렉싱 저속 인터페이스 (UART, SPI, I2C, I2S 및 PWM). 4 레인 PCI Express 2.0 인터페이스는 BCM2712 로 돌아가는 16 Gb/s 링크를 제공합니다.

DA9091 은 칩셋의 전원 관리 IC (PMIC) 입니다. 이것은 8 개의 분리 된 스위치 모드 전원 공급 장치를 통합하여 쿼드 위상 코어 공급 장치를 포함하여 보드에 필요한 다양한 전압을 생성합니다. BCM2712 에서 Cortex-A76 코어 및 기타 디지털 로직에 전원을 공급하기 위해 20 암페어의 전류를 공급할 수 있습니다.
