- 모델 번호: T-Display-S3 AMOLED
- 데모 보드 유형: FPGA
- 브랜드 이름: cbhioarpd
- 원산지: 중국
- Not Solder Pin: H619
- Solder Pin: H634
- Not Solder Pin Touch: H681
- Solder Pin Touch: H705
- Only Camera Shield: H679
옵션정보
[(200003982)번들 1]
[(200003983)번들 2]
[(200003984)번들 3]

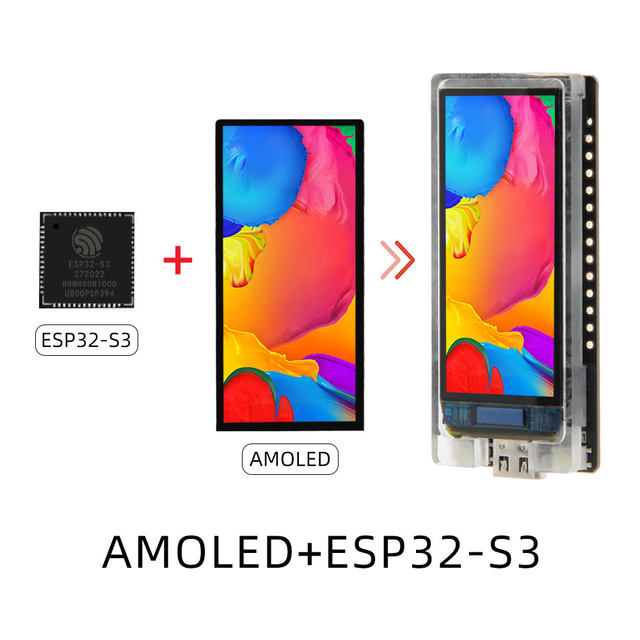

AMOLED 디스플레이와 ESP32-S3 쌍을 이루는 첫 번째 개발 보드.
AMOLED 화면은 생생한 색상, 낮은 전력 소비,
개별 픽셀이 켜지는 기능이 있습니다.
4 비트 QSPI 지원은보다 효율적인 데이터 전송을 제공합니다.
T-Display-S3 아몰레드 소개

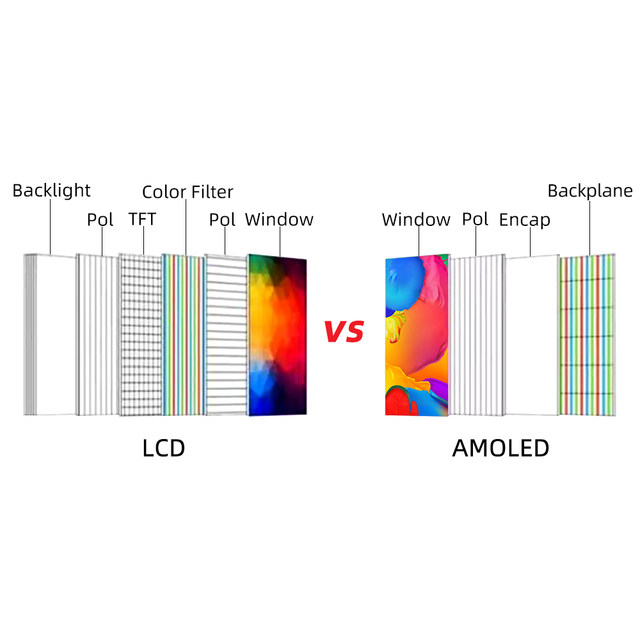

T-Display-S3 AMOLED는 T-Display-S3 업그레이드 된 개발 보드로, 첫 번째 ESP32-S3 + AMOLED 조합을 특징으로합니다. LCD에서 AMOLED 디스플레이로 업그레이드되어 더 나은 컬러 디스플레이를 제공합니다. 또한 더 빠른 속도를 위해 SPI에서 QSPI 인터페이스로, 향상된 WiFi 및 Bluetooth 환경을 위해 온보드 안테나에서 3D 안테나로 업그레이드했습니다.
릴리고® 2023 년 4 월 4 일
참조용 샘플 코드 [깃허브]
기술 지원이 필요한 경우 링크를 확인하여 자세한 내용을 확인하십시오.
T-Display-S3 아몰레드 깁스
에 대해 더 알아보기아몰레드.
|
T-Display-S3 아몰레드 |
|
|
MCU |
ESP32-S3R8듀얼 코어 LX7 마이크로 프로세서 |
|
플래시 |
16MB |
|
PSRAM |
8MB |
|
무선 연결 |
2.4 GHz Wi-Fi 802.11 |
블루투스 5.0 (LE) |
|
|
프로그래밍 플랫폼 |
아두이노-ide, PlatformlO-IDE, 마이크로 파이썬 |
박쥐 전압 감지 |
IO04 |
온보드 기능 |
부팅 + 재설정 + IO21 버튼 |
|
1.91 인치 RM67162 IPS AMOLED |
|||
|
드라이브 칩 |
RM67162 |
해상도 |
240(W)xRGBx536(H) |
|
활성 영역 |
19.8x44.22mm |
인터페이스 |
QSPI |
|
시야각 |
IPS 전체 보기 각도 |
||
|
|
|||
|
이전 버전 |
새 버전 |
|
기본 버전 |
기본 버전 |

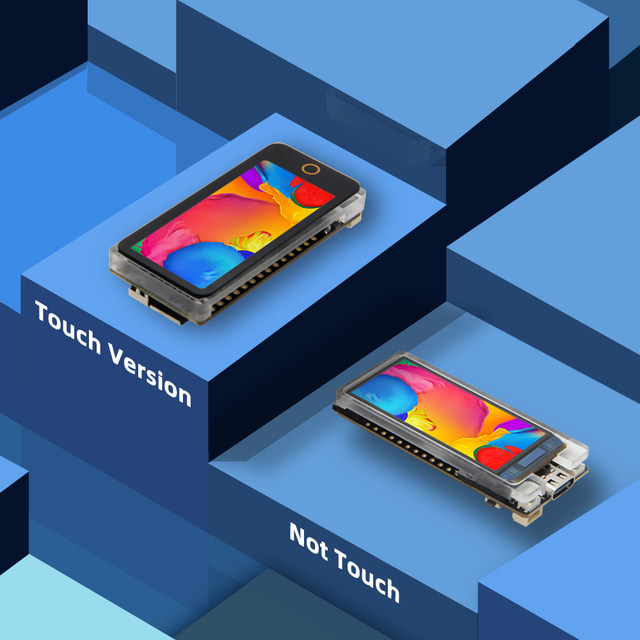

터치 버전 |
|
새 버전 키 업그레이드: 휴대성 향상을 위한 컴팩트 사이즈, 측면 장착형 부팅 및 RESET 버튼, 중앙 버튼이 있는 터치 버전. ?? 새 버전과 이전 버전의 성능은 동일합니다. 프로젝트에 가장 적합한 버전을 선택하십시오. |
|
이전 버전기본 버전 터치 없음 |
||
|
납땜 핀 없음 |
납땜 핀 |
상자 내용물 |
|
|
1 X T-Display-S3 아몰레드 |
|
2X2.54mm 수 핀 (1*14P) |
||
1 X 전원 케이블 1.25mm 2P |
||
T-Display-S3
|
새 버전기본 버전 터치 없음 |
||
|
납땜 핀 없음 |
납땜 핀 |
상자 내용물 |
|
|
1 X T-Display-S3 아몰레드 터치 |
|
2X2.54mm 수 핀 (1*14P) |
||
1 X 전원 케이블 1.25mm 2P |
||
T-Display-S3
|
새 버전터치 버전 |
||
|
납땜 핀 없음 |
납땜 핀 |
상자 내용물 |
|
|
1 X T-Display-S3 아몰레드 터치 |
|
2X2.54mm 수 핀 (1*14P) |
||
1 X 전원 케이블 1.25mm 2P |
||
T-Display-S3 AMOLED 카메라 쉴드
|
카메라 쉴드?[패키지에는 T-Display S3 AMOLED 장치가 포함되어 있지 않으며 카메라 실드 만 포함되어 있습니다.] |
||
|
카메라 실드 전용 |
T 디스플레이 S3 를 포함하지 않음 |
상자 내용물 |
|
|
1 X 카메라 쉴드 |
|
2 X 암 핀 (1*14P) |
||
