개요

Arduino는 방대한 생태계입니다. Raspberry Pi GPIO 인터페이스가 Arduino 핀아웃에 적응할 수있는 방법이 있다면, 광대 한 Arduino 방패 및 하드웨어/소프트웨어 자원과 함께 Pi를 사용할 수 있습니다. ARPI600 은이를위한 것입니다.

또한 ARPI600 은 XBee 모듈도 지원하므로 프로젝트에 무선 기능을 쉽게 추가할 수 있습니다.

ARPI600 기능

• 표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드, Jetson Nano 지원

• Arduino UNO, Leonardo와 호환 가능하며 다양한 Arduino 방패와 쉽게 연결할 수 있습니다.

• 다양한 XBee 모듈을 연결하기위한 XBee 커넥터

• 다양한 센서를 연결하기 위한 센서 인터페이스

• 직렬 포트 디버깅을위한 온보드 USB TO UART, XBee USB 어댑터로 구성 할 수도 있습니다

• 온보드 ADC, 10 비트, 38KSPS, 11 채널 (Arduino 인터페이스용 6 채널, 센서용 5 채널)

• 온보드 RTC

ARPI600 에 무엇이 있습니까?

1. 아두이노 커넥터: Arduino 방패 연결 용

2. ICSP 인터페이스: 아두이노 ICSP

3. XBee 커넥터: XBee 통신 모듈 연결 용

4. 센서 인터페이스: 센서 연결 용

5. 라즈베리 파이 커넥터: 라즈베리 파이 연결 용

6. UART로 USB

7. TLC1543: AD 변환기

8. PCF8563: RTC

9. CP2102

10. 32.768KHz 크리스탈: RTC 용

11. 전원 표시기

12. XBee 상태 LED

13. XBee 및 Arduino 인터페이스 RESET 버튼

14. XBee EASYLINK 버튼

15. RTC 배터리 홀더: CR1220 버튼 배터리 용

16. TLC1543 기준 전압 구성 점퍼

17. RTC 점퍼

18. UART 점퍼


    • P_RX 와 CP_TX, P_TX 및 CP_RX 를 각각 연결할 때 USB TO UART는 라즈베리 파이 직렬 포트에 연결됩니다

    • XB_RX 및 CP_TX, XB_TX 및 CP_RX 를 각각 연결할 때 USB TO UART는 XBee 직렬 포트에 연결됩니다

    • XB_RX 와 P_TX, XB_TX 및 P_RX 를 각각 연결할 때 라즈베리 파이 직렬 포트가 XBee 직렬 포트에 연결됩니다

19. 아두이노 AD 선택 점퍼


    • 짧은 2 및 3: AD 입력으로 Arduino A0-A5

    • 짧은 1 및 2: 디지털 컨트롤로 Arduino A0-A5

20. 아두이노 I2C 선택 점퍼


    • 짧은 점퍼: I2C 컨트롤로 Arduino A4-A5 (Arduino AD 선택 점퍼의 A4-A5 열어야 함)

21. 아두이노 SPI 선택 점퍼


    • 짧은 1 및 2: SPI 컨트롤로 Arduino D11-D13 (기본값)

    • 짧은 2 및 3: 디지털 컨트롤로 Arduino D11-D13

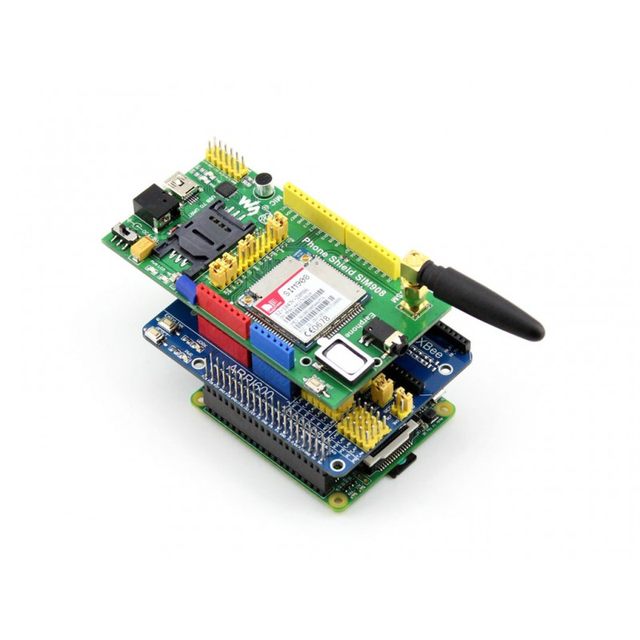

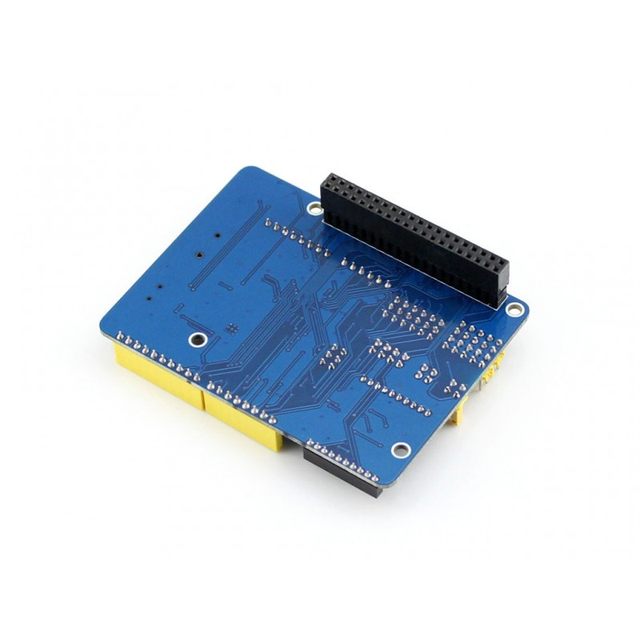

ARPI600 사진

개발 자원

위키: Www.waveshare.com/wiki/ARPI600

ARPI600 치수

패키지 콘텐츠

무게: 0.094 kg
