• 모델 번호: ESP32-S3-LCD-1.28
  • 데모 보드 유형: FPGA
  • 브랜드 이름: MiiBestOD
  • 원산지: 중국
  • feature 1: Built in 512KB of SRAM and 384KB ROM
  • feature 2: Type-C connector, keeps it up to date, easier to use
  • feature 3: Type-C connector, keeps it up to date, easier to use


설명

ESP32-S3 개발 보드, 32 비트 LX7 듀얼 코어 프로세서, GC9A01 디스플레이 드라이버 칩 통합, 1.28 인치 IPS 라운드 LCD, 240 × 240 해상도, WiFi/블루투스 지원
ESP32-S3-LCD-1.28
임베디드 GC9A01 디스플레이 드라이버 칩


* 참고 용도로만, 실제 효과를 참조하십시오


기능

ESP32-S3-LCD-1.28온보드 1.28 인치 LCD 디스플레이, 리튬 이온 배터리 충전 관리자가있는 Waveshare, 작은 크기로 설계된 저렴한 고성능 MCU 보드입니다. 6 축 센서 (3 축 가속도계 및 3 축 자이로 스코프) 등으로 제품을 신속하게 개발하고 통합 할 수 있습니다.

주요 기능 포함:

  • Xtensa® 32 비트 LX7 듀얼 코어 프로세서 장착, 최대 240MHz 메인 주파수

  • 온보드 안테나와 함께 2.4GHz Wi-Fi (802.11 b/g/n) 및 블루투스® 5 (BLE) 지원

  • 내장 된 512KB 의 SRAM 및 384KB ROM, 온보드 2MB PSRAM 및 외부 16MB 플래시 메모리

  • Type-C 커넥터, 최신 상태로 유지하여 사용하기 편함

  • 온보드 1.28 인치 LCD 디스플레이, 원형 IPS 패널, 240 × 240 해상도, 65K 컬러

  • 모션 제스처 감지용 온보드 QMI8658 6 축 IMU (3 축 가속도계 및 3 축 자이로스코프)

  • 온보드 3.7V 리튬 배터리 충전/방전 헤더 및 GPIO 헤더

  • 유연한 클럭, 모듈 전원 공급 장치 독립 설정 및 다양한 시나리오에서 낮은 전력 소비를 실현하는 기타 제어 지원

  • USB 직렬 포트 최고 속도 컨트롤러와 통합하여 GPIO 핀을 사용하여 핀 기능을 유연하게 구성

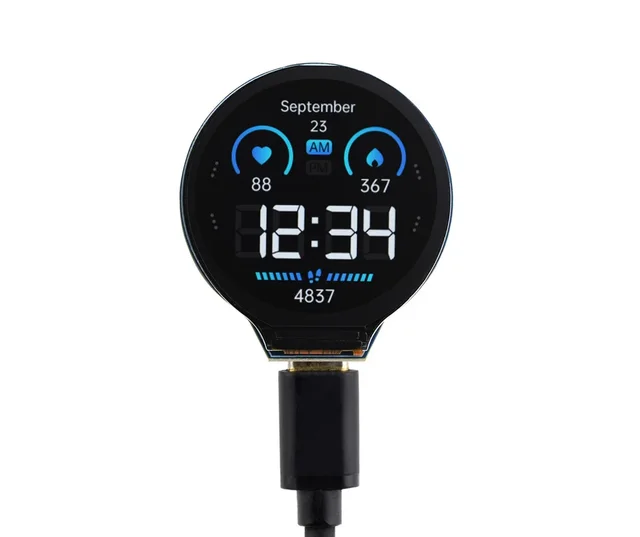

온보드 1.28 인치 LCD 화면

라운드 IPS 패널, 240 × 240 해상도, 65K 컬러

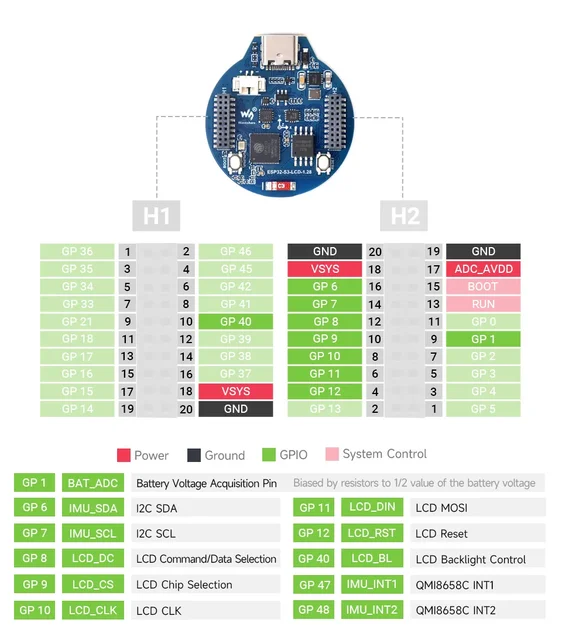

30 × 다기능 GPIO 핀

구성 가능한 핀 기능, 유연한 개발 및 통합 가능


보드에있는 것

  1. ESP32-S3R2
    WiFi와 블루투스가 장착 된 SoC, 최대 240MHz 작동 주파수, 온보드 2MB PSRAM

  2. W25Q128JVSIQ
    16MB NOR-플래시

  3. QMI8658
    6 축 IMU에는 3 축 자이로 스코프와 3 축 가속도계가 포함됩니다.

  4. ME6217C33M5G
    800mA 출력, 낮은 드롭 아웃, 높은 거부율

  5. CH343P
    UART 칩에 USB

  6. ETA6096
    고효율 리튬 배터리 충전 관리자



  1. 1.27mm 피치 헤더
    여러 GPIO 핀 조정

  2. 부팅 버튼
    재설정하기 전에 눌러 다운로드 모드로 들어갑니다

  3. 재설정 버튼

  4. MX1.25 배터리 헤더
    3.7V 리튬 배터리용 MX1.25 2P 커넥터, 충전 및 방전 지원

  5. USB Type-C 커넥터
    프로그래밍 및 로그 인쇄용 USB-UART

  6. 2.4GHz 세라믹 안테나


치수 개요
리소스 및 서비스
위키: Www.waveshare.com/wiki/ESP32-S3-LCD-1.28

패키지 내용물

무게: 0.009 kg

ESP32-S3-LCD-1.28 x1
