• 모델 번호: ESP32-S3-GEEK
  • 데모 보드 유형: FPGA
  • 브랜드 이름: MiiBestOD
  • 원산지: 중국
  • feature 1: Adopts ESP32-S3R2 chip
  • feature 2: Built in 512KB SRAM, 384KB ROM, 2MB of on-chip PSRAM, onboard 16MB Fla
  • feature 3: Onboard 1.14inch 240x135 pixels 65K color IPS LCD display
  • feature 4: Integrated 2.4GHz WiFi and Bluetooth LE wireless communication


설명

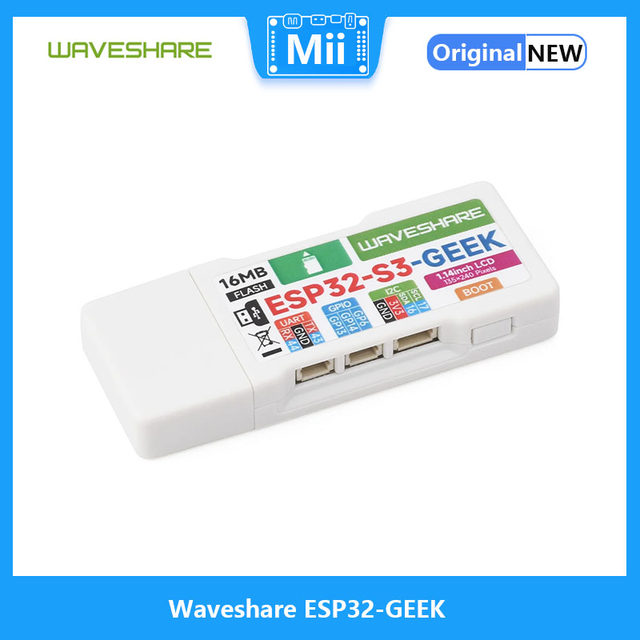

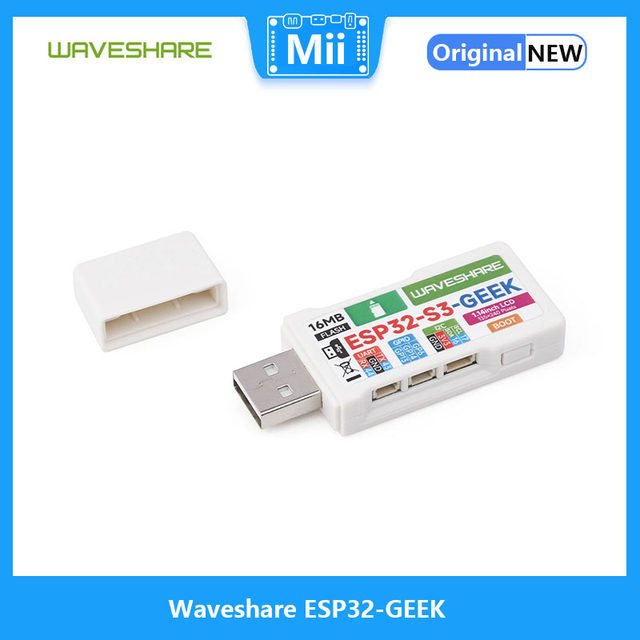

Waveshare ESP32-GEEK 개발 보드, ESP32-S3R2 컨트롤러 칩 기반, 1.14 인치 65K 컬러 LCD, WiFi 및 Bluetooth LE, USB-A 수 포트 지원, 흰색 플라스틱 케이스 포함
ESP32-S3 GEEK 개발 이사회

통합 LCD 화면, TF 카드 슬롯, 부팅 버튼 및 기타 주변 장치 인터페이스

무선 USB 플래시 드라이브, USB WiFi/Bluetooth,
USB 동글 기반 ESP32-S3

보드 사양

ESP32-S3-GEEKWaveshare, 온보드 USB-A 포트, 1.14 인치 LCD 화면, TF 카드 슬롯 및 기타 주변 장치로 설계된 괴짜 개발 보드입니다. 통합 16MB 플래시 및 2MB PSRAM과 2.4GHz WiFi와 BLE 5 지원, I2C 포트, UART 포트 및 GPIO 헤더를 제공하여 프로젝트에 더 많은 가능성을 제공합니다.

주요 기능 포함:

  • Xtensa® 32 비트 LX7 듀얼 코어 프로세서가 장착된 ESP32-S3R2 칩 채택, 240 MHz 실행 가능

  • 내장 512KB SRAM, 384KB ROM, 2MB 의 온칩 PSRAM 및 온보드 16MB 플래시 메모리

  • 온보드 1.14 인치 240 × 135 픽셀 65K 컬러 IPS LCD 디스플레이

  • 통합 2.4GHz WiFi 및 블루투스 LE 무선 통신

    • WiFi는 스테이션, SoftAP 및 스테이션 + SoftAP 모드에서 인프라 BSS를 지원합니다

    • WiFi는 최대 150 Mbps의 데이터 전송률로 1T1R 모드를 지원합니다.

    • 블루투스는 고전력 모드 (20dBm) 를 지원합니다.

    • 동일한 안테나를 공유하기 위해 Wi-Fi와 Bluetooth 간의 내부 공존 메커니즘

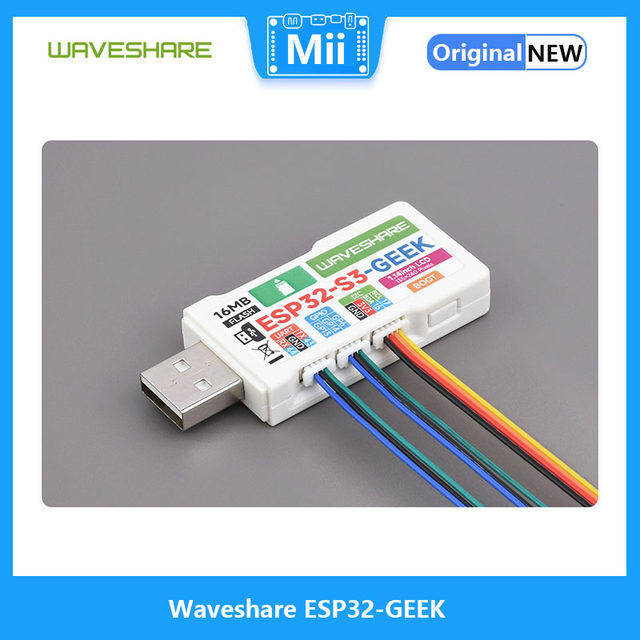

  • 온보드 3PIN UART 포트, 3PIN GPIO 헤더 및 4PIN I2C 포트

  • 플라스틱 케이스 및 케이블 장착

  • 학습 및 개발에 더욱 편리한 온라인 오픈 소스 데모 및 리소스 제공

여러 기능을 하나로 결합

온보드 멀티 인터페이스 및 1.14 인치 LCD 디스플레이,
와이파이 & 블루투스 더 많은 가능성

응용 예

무선 USB 플래시 드라이브, USB WiFi/Bluetooth, ESP32-S3 기반 USB 동글, 입문 프로그래밍 학습 등과 같은 크리에이티브 애플리케이션에 적합합니다.


온보드 리소스

  1. USB-A 인터페이스

  2. UART 포트

  3. GPIO 헤더

  4. I2C 포트

  5. TF 카드 슬롯



  1. W25Q128JVSIQ
    16MB NOR-플래시

  2. ESP32-S3

  3. 부팅 버튼

  4. 온보드 안테나


치수 개요
리소스 및 서비스
위키: Www.waveshare.com/wiki/ESP32-S3-GEEK

패키지 내용물

무게: 0.003 kg

ESP32-S3-GEEK 및 케이블 x1
