설명

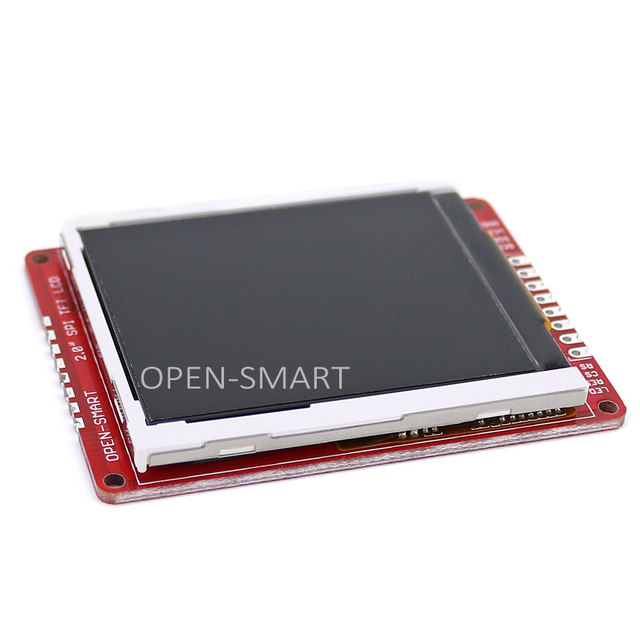

이것은 직렬 SPI 인터페이스가있는 2.0 인치 TFT LCD 확장 보드입니다. 이 디스플레이에는 RAM 버퍼링이있는 컨트롤러가 내장되어있어 마이크로 컨트롤러가 거의 작동하지 않습니다. TFT의 핀을 유도하고 브레이크아웃 핀 피치는 2.54 mm이므로 2 차 개발이 덜 어렵습니다.

PAD 핀이 나오므로 핀 헤더를 납땜하여 브레드 보드에 연결하거나 dupont 케이블을 사용하여 Arduino에 연결할 수 있습니다.

또한 SMD 핀 (하프 홀 프로세스) 을 유도하여 실험 PCB 보드 또는 자체 설계된 보드에 납땜 할 수 있습니다. 멋진 프로젝트를 디자인하는 것이 좋습니다.

RTC 모듈을 사용하면 시계를 설계 할 수 있습니다.

NFC 리더 모듈을 사용하면 사진 쇼로 액세스 제어 시스템을 만들 수 있습니다.

-문자, 그래픽 및 BMP 형식 이미지를 표시하는 데 직접 사용할 수 있습니다.

-호환성: 논리 수준이 3.3V 5V 와 호환되므로 Arduino와 호환됩니다.

-해상도: 176x220, 16 비트 (262,000) 색상

-디스플레이 크기: 2.0 인치;

-작동 전압: 3.3 - 5.5V;

-논리 레벨: 5V 또는 3.3V;

-작동 전류: 최대 80mA

-IO 포트 패키지: SMD 및 PAD를 모두 사용할 수 있으며 핀 피치는 2.54 mm입니다.

-온보드 백라이트 제어 회로이므로 PWM을 사용하여 LCD의 밝기를 제어 할 수 있습니다.

-DIY에 적합

사진

1 x모듈
