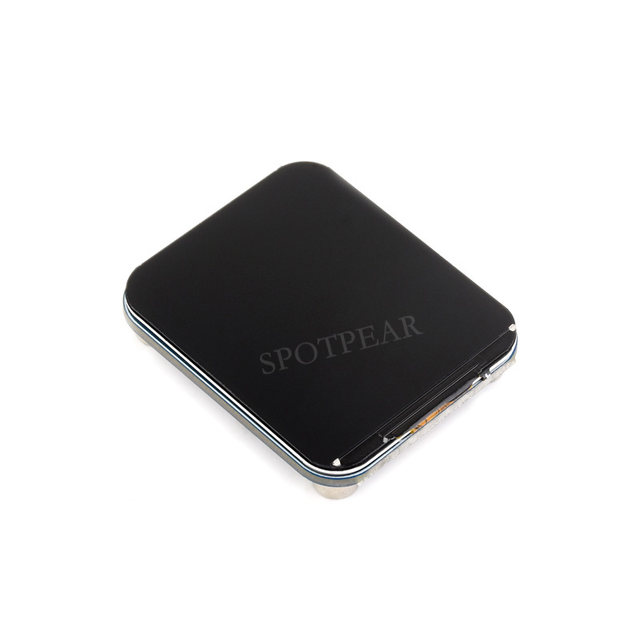

[] 1.83 인치 LCD 디스플레이 모듈, 240 × 280 해상도, SPI 인터페이스, IPS LCD, 65K 색상, 둥근 모서리, 마이크로 LCD 디스플레이

[] 임베디드 NV3030B 드라이버 칩, SPI 인터페이스 사용

[] Arduino, Raspberry Pi, STM32 등의 예제가 제공됩니다.

【특징】

[] 240 × 280 해상도, 65K 색상, 선명하고 다채로운 디스플레이 효과

[] SPI 인터페이스, 필요한 IO 핀 최소화, 라즈베리 파이/Arduino/STM32/ESP32 와 같은 컨트롤러 보드 지원

[] 온라인 개발 리소스 (라즈베리 파이/Arduino/STM32/ESP32 등의 예) 와 함께 제공됩니다.

【사양】

[] 작동 전압: 3.3V / 5V:

[] 해상도: 240 × 280 픽셀

[] 통신 인터페이스: 4 선 SPI

[] 디스플레이 크기: 30.20 × 35.23mm

[] 디스플레이 패널: IPS

[] 픽셀 크기: 0.126 × 0.126mm

[] 드라이버: NV3030B

[] 모듈 크기: 33.00 × 40.00mm

【온보드 전압 변환기】

[] 3.3V / 5V 전원 입력과 호환 가능

【온보드 SPI 제어 인터페이스 】

[] 라즈베리 파이/Arduino / STM32 와 같은 컨트롤러 보드와 함께 사용

[]VCC: 전원 (3.3V / 5V 입력)

[]GND: 그라운드

[]DIN: SPI 데이터 입력

[]CLK: SPI 클럭 입력

[]CS: 칩 선택, 낮은 활성

[]DC: 데이터/명령 선택 (데이터는 높음, 명령은 낮음)

[]RST: 재설정, 낮은 활성

[]BL: 백라이트

【하드웨어 연결】

[] 라즈베리 파이와 연결하기

[] Arduino 보드와 연결

[] STM32 와 연결

【사용 예】

【개요 치수】
