【상품 상세정보】

[] WiFi 6 개발 보드는 ESP-IDF, Arduino 및 기타 개발 환경을 지원합니다.

[] 160MHz RISC-V 32비트 단일 코어 프로세서

【제품 특징】

[] ESP32-C6-Pico는 WiFi 6, Bluetooth 5 및 IEEE 802.15.4(Zigbee 3.0 및 Thread)를 통합한 소형 보급형 RISC-V 마이크로컨트롤러 개발 보드입니다.크기와 인터페이스는 대부분의 Raspberry Pi Pico와 호환됩니다.확장보드는 확장 및 사용이 편리합니다.풍부한 주변 장치 인터페이스를 갖추고 있으며 스마트 홈, 산업 자동화, 의료, 가전 제품 및 기타 분야에서 사용할 수 있습니다.

[] 하드웨어 측면에서는 ESP32-C6-MINI-1이 메인 컨트롤로 사용됩니다.RISC-V 32비트 단일 코어 프로세서가 장착되어 있으며 최대 160MHz의 클록 주파수를 지원하고 320KB ROM, 512KB HP SRAM, 16KB LP SRAM 및 4MB 플래시가 내장되어 있습니다.DC-DC 칩은 최대 2A의 부하 전류를 갖춘 고효율 벅-부스트 칩인 MP28164를 사용하여 제품의 안전성을 보장합니다.

[] 소프트웨어 측면에서는 ESP-IDF, Arduino 등의 개발 환경을 선택해 개발할 수 있어 쉽고 빠르게 시작하고 제품에 적용할 수 있다.

【주요 기능】

[] RISC-V 32비트 단일 코어 프로세서가 장착되고 최대 160MHz의 클록 주파수를 지원하는 ESP32-C6-MINI-1을 메인 컨트롤로 사용합니다.

[] 통합 320KB ROM, 512KB HP SRAM, 16KB LP SRAM 및 4MB 플래시 메모리

[] 뛰어난 무선 주파수 성능을 갖춘 통합 2.4GHz WiFi 및 Bluetooth LE 듀얼 모드 무선 통신

[] USB Type-C 인터페이스를 사용하면 정방향 및 역방향 연결에 대해 걱정할 필요가 없습니다.

[] 온보드 DC-DC 칩 MP28164는 최대 2A의 부하 전류를 제공하는 고효율 DC-DC 벅-부스트 칩입니다.

[] 최대 20개의 다기능 GPIO 핀 및 7개의 확장 핀

[] 풀 스피드 USB OTG, SPI, I2C, UART, ADC, PWM 등을 포함한 풍부한 주변 장치 인터페이스를 갖추고 있어 다양한 기능을 보다 유연하게 실현할 수 있습니다.

[] 스탬프 홀 디자인은 사용자가 설계한 베이스 플레이트에 직접 용접 및 통합될 수 있습니다.

[] 다양한 저전력 작동 상태를 지원하며 다양한 애플리케이션 시나리오의 전력 소비 요구 사항을 충족하기 위해 통신 거리, 데이터 속도 및 전력 소비 간의 균형을 조정할 수 있습니다.

[] 인공 지능 IoT 애플리케이션 개발에 적합한 대부분의 Raspberry Pi Pico 확장 보드 생태를 지원합니다.

[ESP-IDF, Arduino 지원]

[] 완전한 SDK와 오픈 소스 자료 튜토리얼이 있어 시작하기 쉽고 애플리케이션에 빠르게 삽입할 수 있습니다.

[AIoT 시장에 적용 가능]

[] RISC-V 32비트 단일 코어 프로세서 탑재, 최대 160MHz의 클록 주파수 지원, 강력한 AI 컴퓨팅 기능 및 보안 암호화 메커니즘

[WiFi 6 및 BLE 5 지원]

[] ESP32-C6은 2.4GHz Wi-Fi 6(802.11 ax/b/g/n)을 통합하고 40MHz 대역폭을 지원하며 저전력 Bluetooth 하위 시스템은 Bluetooth 5(LE) 및 Bluetooth Mesh를 지원합니다.

[다기능 GPIO 핀 20개 및 확장 핀 7개]

[] 구성 핀 기능을 지원하여 편리하고 유연한 개발 및 통합 가능

참고: SPI, I2C 및 기타 인터페이스는 GPIO 스위칭 매트릭스 및 IO MUX를 통해 대부분의 GPIO에 매핑될 수 있습니다.

(Non-EXIO), 자세한 내용은 데이터 시트를 참조하세요.

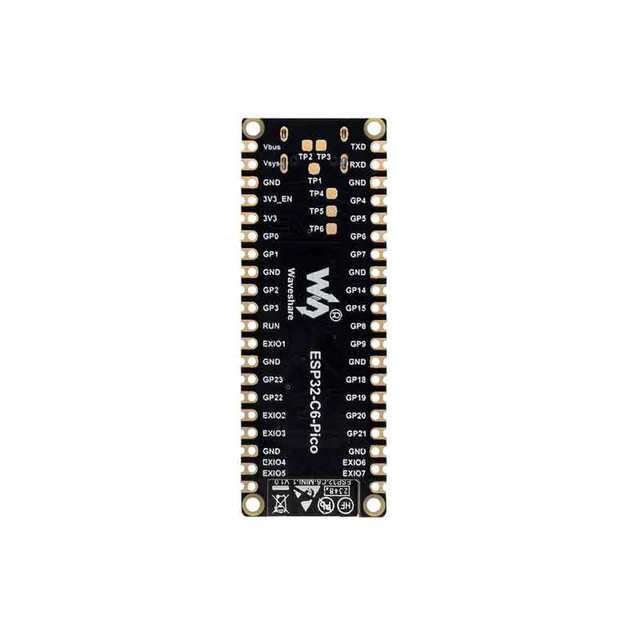

【제품 소개】

①ESP32-C6-MINI-1

RISC-V 32비트 단일 코어 프로세서

②부팅 버튼

다운로드 모드로 들어가려면 재설정 중에 누르세요.

③리셋 버튼

리셋 버튼

④TCA9554PWR

GPIO 확장 칩, E1~E7을 포함한 7핀 확장

⑤MP28164

고효율 DC-DC 벅-부스트 칩

⑥RGB 표시등

⑦전원 표시등

⑧USB Type-C 인터페이스

프로그램 다운로드 및 직렬 포트 디버깅에 사용됩니다.
