옵션정보

[(200003983)ESP32-S3-Tiny-Kit]


[(200003982)ESP32-S3-Tiny]



상품정보

  • Feature 1: Adopts ESP32-S3FH4R2 chip
  • Feature 2: Built in 512KB of SRAM and 384KB ROM
  • Feature 3: Integrated 2.4GHz Wi-Fi and Bluetooth LE dual-mode wireless
  • Feature 4: Onboard FPC 8PIN connector
  • Feature 5: 34 x multi-function GPIO pins
  • Feature 6: Rich peripheral interfaces
  • 브랜드 이름: Waveshare
  • 증명서: NONE
  • 원산지: 중국
  • 모델 번호: ESP32-S3-Tiny
  • 힌트 관련 화학: 없음
  • 데모 보드 유형: FPGA


설명



ESP32-S3 미니 개발 보드, ESP32-S3FH4R2 듀얼 코어 프로세서 기반, 240MHz 실행 주파수, USB 포트 어댑터 보드 옵션

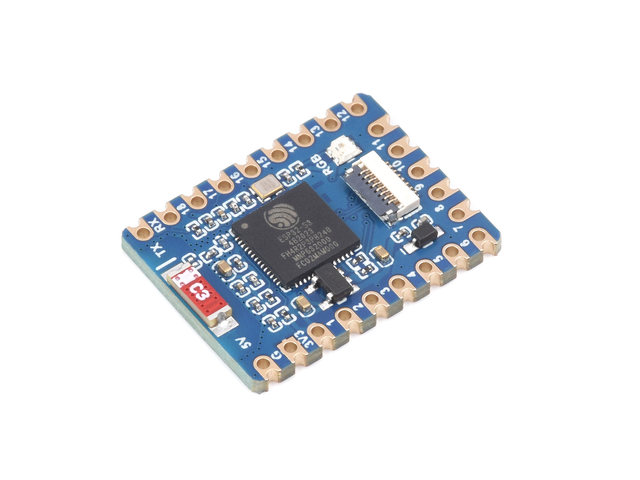

ESP32-S3-Tiny 개발 이사회

ESP32-S3FH4R2 기반, USB 포트 어댑터 보드 옵션


보드 사양

  • Xtensa 32 비트 LX7 듀얼 코어 프로세서, 최대 240MHz 메인 주파수가 장착된 ESP32-S3FH4R2 칩 채택

  • 512KB 의 SRAM 및 384KB ROM 내장, 2MB PSRAM 및 4MB 플래시 메모리 내장

  • 통합 2.4GHz Wi-Fi 및 블루투스 LE 듀얼 모드 무선 통신, 뛰어난 RF 성능

  • 온보드 FPC 8PIN 커넥터, 어댑터 보드를 통한 USB Type-C 포트 적응 지원

  • 34 × 다기능 GPIO 핀

  • 다양한 기능을 유연하게 수행할 수 있는 SPI, I2C, UART, ADC 및 PWM 등 풍부한 주변 인터페이스

  • 여러 저전력 작동 상태, 통신 거리, 데이터 속도 및 전력 소비 간의 조정 가능한 균형을 지원하여 다양한 애플리케이션 시나리오의 전력 요구 사항을 충족

버전 옵션

ESP32-S3-Tiny
개발 게시판만



ESP32-S3-Tiny-Kit
개발 보드 + 어댑터 보드 + FPC 케이블


AIoT 응용 프로그램을 위해 설계

최대 240 MHz 주파수의 Xtensa 32 비트 LX7 듀얼 코어 프로세서로 구동됩니다. 강력한 AI 컴퓨팅 기능 및 안정적인 보안 기능

WIFI 및 BLE 5 지원

ESP32-S3 2.4 GHz Wi-Fi (802.11 B/G/N) 와 40 MHz 대역폭 지원을 통합합니다. 블루투스 저에너지 서브 시스템은 블루투스 5 (LE) 및 블루투스 메쉬를 지원합니다.

멀티 플랫폼 지원

쉽게 시작할 수 있도록 지원하는 포괄적인 SDK, 개발 리소스, 자습서


컴팩트 사이즈, 별도의 어댑터 보드 디자인

침지 골드 디자인의 Castellated Holes, 다양한 제품 애플리케이션에 쉽게 내장할 수 있는 고도로 통합된 포장

어댑터 보드를 통해 USB Type-C 포트 적응 (ESP32-S3-Tiny-Kit 버전에서 사용 가능)

34 X 다기능 GPIO 핀

구성 가능한 핀 기능, 유연한 개발 및 통합 가능


보드에있는 것

  1. ESP32-S3
    듀얼 코어 프로세서, 최대 240MHz 작동 주파수

  2. ME6217C33M5G
    낮은 드롭 아웃 LDO, 800mA (최대)

  3. FPC 커넥터
    0.5mm 피치 8PIN

  4. WS2812 RGB LED



  1. GPIO 핀

  2. USB Type-C 포트

  3. 전원 표시기

  4. 재설정 버튼

  5. 부팅 버튼



치수 개요
 />
리소스 및 서비스
위키: Www.waveshare.com/wiki/ESP32-S3-Tiny

패키지 내용물



무게: 0.003 kg

ESP32-S3-Tiny

ESP32-S3-Tiny x1

ESP32-S3-Tiny-Kit

어댑터 보드 + FPC 케이블 x1 로 ESP32-S3-Tiny
