모델 번호: Modbus RTU Analog Output 8CH
데모 보드 유형: FPGA
브랜드 이름: MiiBestOD
원산지: 중국
COMMUNICATION INTERFACE: RS485
BAUD RATE: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
DEFAULT COMMUNICATION FORMAT: 9600, N, 8, 1
MODBUS PROTOCOL: Standard Modbus RTU protocol

옵션정보

[(200003982)번들 1]

[(200003983)번들 2]

설명

산업용 8Ch 아날로그 출력 모듈, 12 비트 DA 변환, 8ch 동시 전압 또는 전류 출력 지원, DC 7 ~ 36V 광전압 전원 공급 장치, Modbus RTU 프로토콜, 레일 마운트 지원

산업용 8Ch 아날로그 출력 모듈

12 비트 DA 변환

DC 7 ~ 36V 와이드 전압 전원 공급 장치

Modbus RTU 프로토콜

다중 절연 보호 회로

기능 한눈에

Modbus RTU 아날로그 출력 8CH산업 표준 아날로그 출력 모듈로 8ch 동시 출력을 지원합니다. 전원 차단, 자기 절연, 재설정 가능한 퓨즈 및 TVS와 같은 보호 회로가 내장된 Modbus RTU 프로토콜을 채택합니다.

구성 가능한 장치 주소 (1 ~ 255), 다중 장치는 RS485 버스에서 캐스케이드 가능
온보드 전압 조정기, 7 ~ 36V 광역 전원 공급 장치 지원
온보드 유니바디 전원 공급 장치 격리, 안정적인 절연 전압 제공, 절연 단자에 대한 추가 전원 공급 장치 필요 없음
온보드 유니바디 자기 절연, 신호 격리, 높은 신뢰성, 강력한 간섭 방지
온보드 리셋 가능한 퓨즈 및 CVS (과도 전압 억제 장치) 는 회로의 서지 전압 및 과도 스파이크 전압을 효과적으로 억제하고 과전류/과전압 방지, 번개 방지 및 정전기 방지 기능을 제공합니다.
보다 정확한 출력 데이터를 위해 고정밀 저항을 사용하는 12 비트 DA 변환
충돌없이 안정적인 출력을위한 온보드 워치 독
레일 마운트 케이스 디자인, 스태킹 조합 지원, 설치가 쉽고 안전하게 사용
MCU 상태 및 신호 송수신 상태를 나타내는 3x LED

버전 옵션

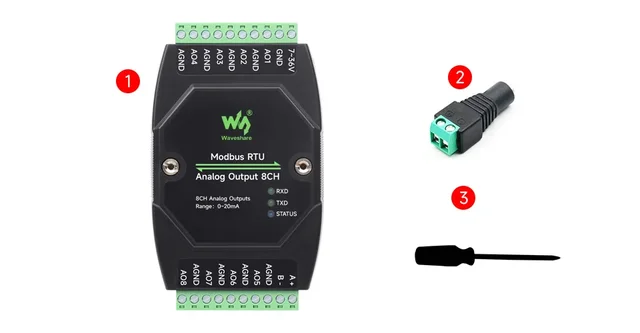

Modbus RTU 아날로그 출력 8CH
출력 모드: 현재 출력
범위: 0 ~ 20mA

모드버스 RTU 아날로그 출력 8CH (B)
출력 모드: 전압 출력
범위: 0 ~ 10V

사양

기본 기능

RS485 를 통해 Modbus RTU 프로토콜 명령 전송 지원
0 ~ 10V 또는 0 ~ 20mA 센서로 데이터 출력

산업 등급 격리 보호

RS485 통신을 위한 온보드 전원 및 신호 이중 절연으로 안정적인 절연 전압을 제공하며 높은 신뢰성과 강력한 간섭 방지 성능을 제공합니다. 내장 TVS (과도 전압 억제 튜브) 는 회로의 서지 전압 및 과도 최고 전압을 효과적으로 억제하여 번개 방지 및 ESD 보호를 효과적으로 수행할 수 있습니다. 내장형 리셋 가능한 퓨즈 및 보호 다이오드는 안정적인 전류 및 전압 출력을 보장하고 과전류 및 과전압 방지 기능을 제공하며 충격 방지 성능을 향상시켜 높은 요구 사항을 가진 산업 환경에 적합합니다.
