• 프로세서 브랜드: 록칩(Rockchip)
  • ROM 용량: 32GB
  • 데모 보드 유형: 팔
  • 브랜드 이름: cbhioarpd
  • 원산지: 중국

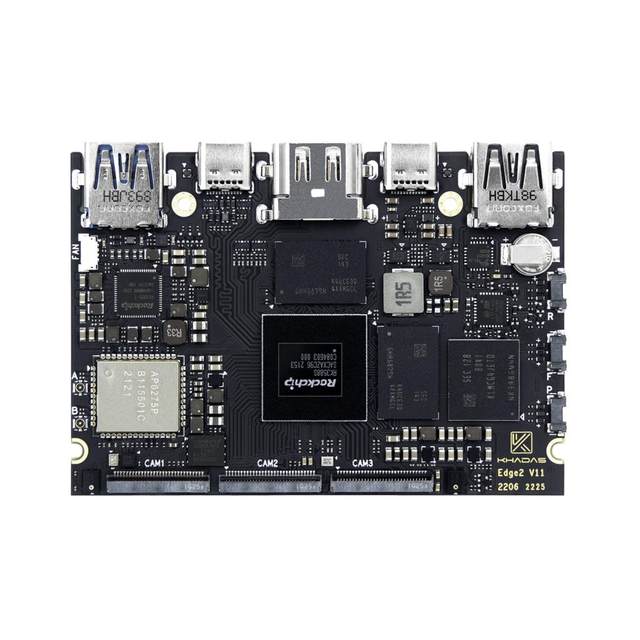

  • SoC: Rockchip RK3588S
  • Coprocessor: Coprocessor
  • SPI Flash: 32MB
  • RAM: 8GB/16GB
  • eMMC 5.1: 32GB/64GB
  • Wi-Fi: Ampak AP6275P
  • Bluetooth: Bluetooth 5.0
  • USB HOST: x1 USB 3.1 + x1 USB 2.0
  • USB-C: x1 PD (Power Deliver) Only x1 USB 3.1 + PD + DP 1.4, up to 4K@60fps
  • HDMI: Type-A Female, 8K@60fps HDMI2.1, Dynamic HDR, CEC, DSC 1.2a and HDCP 2.3
  • MIPI Display: x1 30-pin 0.5mm FPC Connector 4-lane MIPI-DSI Interface, Resolution up to 4K@60Hz
  • Touch Display: x1 40-pin 0.5mm FPC Connector
  • Cameras: x3 30-pin 0.5mm FPC Connectors
  • Expand IO: x2 30-pin 0.5mm FPC Connector
  • Pogo Pads: 7-pin, USB, UART, 5V
  • Cooling Fan Header: 4-pin 0.8mm Header
  • DMIC: Stereo Digital Microphones
  • Sensor: KXTJ3-1057
  • RTC Battery: 3V 3mAh, Lithium Rechargeable Battery
  • LEDs: x2 RGB LED
  • Buttons: x3 (Reset / Func / Power)
  • XPWR Pads: For External Power Button
  • Mounting Holes: Size M2 x4
  • Board Dimensions: 82.0 x 57.5 x 5.7 mm
  • Board Weight: 25g
  • Bootloader: U-Boot
  • Linux Kernel: Linux 5.10
  • Linux Distros: Ubuntu 22.04
  • Android: Android 12


옵션정보

[(11300236399)set 6]


[(200003983)16G plus 64G]


[(200003985)set 2]


[(202906809)set 4]



가장자리 2

록칩 RK3588S

주요 기능:

  • Edge2 에는 Rockchip - RK3588S, 8nm 리소그래피 프로세스의 고성능 암 아키텍처 프로세서가 장착되어 있습니다.

  • 2.25GHz 쿼드 코어 ARM Cortex-A76 + 1.8GHz 쿼드 코어 Cortex-A55

  • 내장 6 TOPS 성능 NPU. 텐서플로우/피토치/MXNet과 같은 메인스트림 딥러닝 프레임워크를 지원합니다.

  • 통합 ARM은 최대 1GHz 의 MP4 쿼드 코어 GPU를 Mali-G610. 더 부드러운 UI를 제공하고 4K UI를 지원합니다.

  • Edge2 는 고속 무선 데이터 전송이 가능한 PCI-e Ampak AP6275P 2T2R Wi-Fi 6 모듈을 사용합니다. IEEE 802.11 ax/ac/a/b/g/n을 지원합니다.

  • 내장 OOWOW 임베디드 서비스

  • 블루투스 5.0

  • 8K HD 디스플레이 (8K @ 60fps) 및 다중 채널 입력/출력을 지원합니다. HDMI 2.1 8K 비디오 출력, USB-C (DP1.4) 및 듀얼 MIPI-DSI 멀티 채널 비디오 출력을 지원하며, 다양한 디스플레이로 최대 4 화면 출력을 구현할 수 있습니다.

  • Edge2 는 8K @ 60fps H.265/VP9 비디오 디코딩 및 8K @ 30fps H.265/H.264 비디오 인코딩을 지원합니다. 또한 최대 32 채널의 1080P @ 30fps 디코딩 또는 16 채널의 1080P @ 30fps 인코딩을 동시에 수행 할 수 있습니다.


OOWOW 임베디드 시스템

  • OS 설치/재설치

  • 온라인 OS 이미지 다운로드

  • HTTP/SSH를 통한 원격 액세스 제어

  • 백업 및 복원 시스템

  • 전체 장치 정보 표시

  • 장치 구성

  • 온라인 스크립트 컬렉션

  • 구조 쉘

  • 개발자 및 고급 기능


메이커 친화적:

  • 쌓을 수 있는 디자인

  • 프로그래밍 가능한 32bit MCU

  • 2 프로그래밍 가능한 LED (빨간색과 흰색)

  • 외부 전원 버튼 용 XPWR

  • 온보드 SPI 플래시

  • 카다스 TST

  • 카다스 KBI

  • 3D CAD 파일

비즈니스 애플리케이션

  • G-센서가 장착 된 4 개의 독립 디스플레이

  • 냉각 팬 헤더 4 핀 0.8mm 피치 헤더, PWM 속도 제어 포함

  • 터치 패널 지원 (TP)

  • 트리플 MIPI-CSI 입력, 트리플 카메라 지원

  • 265 K @ 264 의 H.8 및 H.30fps 인코딩

  • 낮은 해상도를 위해 병렬로 다중 채널 디코딩, 최대 8K @ 60fps

  • 개발자를위한 USB 확장, UART 디버깅 및 5V 전원 공급 장치 용 7 핀 Pogo 패드.

리치 IO:

  • X1 USB 3.1

  • X1 USB 2.0

  • X1 USB-C PD (전원 공급 장치) 만

  • X1 USB-C3.1 + PD + DP 1.4

  • X1 HDMI2.1 유형-A

  • X1 30 핀 0.5mm MIPI-DSI 인터페이스 (Edge2 ARM PC에서 액세스 불가)

  • X1 40 핀 0.5mm MIPI-DSI 인터페이스 (Edge2 ARM PC에서 액세스 불가)

  • X3 30 핀 0.5mm MIPI-CSI 인터페이스 (Edge2 ARM PC에서 액세스 할 수 없음)

  • X2 30 핀 0.5mm FPC 커넥터 (Edge2 ARM PC에서 액세스 불가)

  • X1 7 핀 포고 패드 (USB, UART, 5V)

멀티 O/S 지원:

  • 안드로이드

  • 우분투

  • 데비안

  • 리브레엘렉

  • 듀얼 OS

  • 빌드루트

  • U 부팅


호환성:

  • 가장자리 방열판

  • 엣지 액티브 냉각 키트

  • Edge2 DIY 케이스

  • 3705 냉각 팬

  • TS050 터치스크린

  • USB-C 30W 어댑터 (흰색)

  • USB-C 24W 어댑터 (흰색)

  • USB-C 케이블 (흰색, 남성에서 남성으로)

  • HDMI 케이블 (19 핀)

호환되지 않는 액세서리:

  • M2X 확장 보드

상자 내용물

  • 가장자리 2

  • 안테나 x2

  • 에지 액티브 냉각 키트 (메이커 키트 버전에서 제외)

  • Edge2 DIY 케이스 (메이커 키트 버전에서 제외)

  • 사용자 설명서

  • 빠른 시작 가이드

* USB-C 어댑터 및 케이블은 별도로 판매됩니다.
