• 데모 보드 유형: 팔
  • 브랜드 이름: cbhioarpd
  • 원산지: 중국


설명

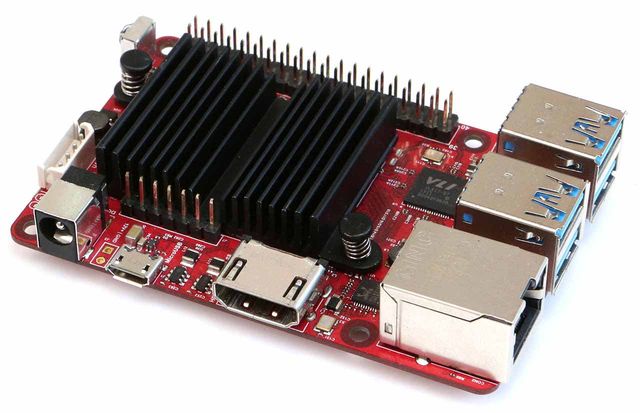

ODROID-C4 4 년 전 세계 최초의 저렴한 ARM 64bit 컴퓨터로 소개 된 ODROID-C2 보다 에너지 효율적이고 빠른 성능을 가진 차세대 싱글 보드 컴퓨터입니다.

ODROID-C4 메인 CPU는 차세대 Mali-G31 GPU가 장착 된 쿼드 코어 Cortex-A55 클러스터로 제작되었습니다. A55 코어는 열 조절없이 2.0 Ghz에서 작동하며 스톡 방열판을 사용하여 강력하고 조용한 컴퓨터를 사용할 수 있습니다. CPU 멀티 코어 성능은 약 40% 빠르며 시스템 DRAM 성능은 ODROID-C2 것보다 50% 빠릅니다.
WiKi의 기술 정보:

https://wiki.odroid.com/odroid-c4/odroid-c4

CPU (암로직 S905X3)
B DDR4 메모리 (4GiB)
C 4 x USB 3.0 호스트 포트
D 1 x RJ45 이더넷 포트 (10/100/1000)
E 1 x HDMI 2.0
F 1 x 마이크로 USB 2.0 포트 (OTG)
G 1 x DC 전원 잭 (외경: 5.5mm,
내경: 2.1mm)
H 2 x 시스템 LED 표시기
시스템 콘솔 용 1 x UART
J 1 x IR 수신기
K 40 x GPIO 핀
L 7 x GPIO 핀
M 1 x eMMC 모듈 소켓
N 1 x 마이크로 SD 슬롯

CPU 성능

Dhrystone-2, Double-Precision Whetstone, 7-zip 압축 벤치마크 결과에 따르면 ODROID-C4 시스템 성능이 이전 세대 ODROID-C2 40 ~ 55% 빨라졌습니다.

GPU 성능

이 Mali-G31 650 MHz에서 실행되며 ODROID-C2 Mali-450MP 것보다 ~ 50% 빠릅니다. 이 Mali-G31 Arm의 1 세대 Bifrost 기반 주류 GPU입니다.

GPU 성능은 glmark2-es2 "-off-screen" 옵션으로 측정되었습니다.

RAM 성능

DDR4 는 왜 중요합니까? ODROID-C4 DDR4 RAM은 1320 Mhz에서 실행됩니다. 메모리 대역폭은 ODROID-C2 보다 1.6 배 높습니다.

CPU 주파수 대 성능

일부 ODROID 사용자는 ODROID-C2 S905 로 예상보다 낮은 클럭 속도를 기억할 수 있습니다.

CPU 클럭 주파수 ODROID-C4 성능 간의 비율 확인하기 위해 테스트 진행했습니다.

열 특성

열 조절을 확인하기 위해 SoC에서 무거운 CPU 및 GPU로드를 함께 실행하고 온도를 모니터링했습니다. 우리는 주변 온도를 25 °C 로 유지하는 챔버 내에서 테스트를 진행했습니다.

현재 열 조절 지점은 커널 구성에서 75 °C 로 설정되어 있습니다.

ODROID-C4 보드를 인클로저에 넣으면 주변 온도가 20 °C 이상이고 연속 컴퓨팅 부하가 매우 높을 때 열 조절 문제가 발생할 수 있습니다.

이더넷

Iperf 테스트 결과에 따르면 처리량 성능은 1Gbps 근처였습니다.

USB 호스트

UAS 가능 SSD로 USB3 전송 속도를 측정했습니다.

처리량의 평균 ~ 340MB/s는 많은 응용 프로그램에서 수용 가능해야합니다.

4 개의 USB 호스트 포트가 단일 루트 허브를 공유하므로 여러 USB3 장치를 동시에 사용하면 전송 속도가 느려집니다.

EMMC 저장 성능

순차적 읽기 및 쓰기 속도는 각각 165 MB/s 및 125 MB/s 이상입니다.

4K 랜덤 액세스 성능도 상당히 빠릅니다. 아이오존 검사 결과는 다음과 같습니다.

마이크로 SD UHS 성능

제대로 구현된 UHS 동적 전압 스케일링을 사용하면 순차적 읽기 및 쓰기 속도가 각각 70 MB/s 및 50 MB/s 이상입니다.

암호화

ARMv8 아키텍처는 보안 시스템 구축을위한 하드웨어 가속 암호화 확장을 지원합니다. 예상대로, 우리는 ODROID-C4 함께 매우 괜찮은 openSSL 성능을 볼 수있었습니다.

ODROID-C4 GPIO 인터페이스는 C2 와 유사하며 3.3Volt 인터페이스를 완벽하게 지원합니다. 이는 XU4 의 1.8Volt GPIO처럼 복잡한 레벨 시프터없이 다양한 주변 장치를 사용할 때 유용합니다. 또 다른 큰 개선은 약 100 Mhz의 최대 주파수를 가진 더 빠른 SPI 버스 인터페이스입니다. 이는 ODROID-C2 400Khz 소프트웨어 "비트 뱅드 (bit-banged)" SPI보다 훨씬 빠릅니다.

전력 소비

최신 12nm 제작 된 S905X3 CPU 덕분에 전력 소비 및 열 방출은 상대적으로 매우 낮습니다.

따라서 우리는 높은 에너지 효율의 조용하고 강력한 컴퓨터를 즐길 수 있습니다.

유휴 상태: ? 0.18 와트
무거운 부하 상태: 3.1 ~ 3.3 와트 (스트레스-ng -cpu 4 -cpu 방법 matrixprod)
DC 전원 입력 및 USB-UART 디버그 콘솔 케이블을 제외한 케이블이 연결되어 있지 않습니다.

참고:

"IDLE" 의 전력 소비량은 CPU 주지사가 "성능" 으로 설정되어 있기 때문에 장치가 5 분 동안 작동하지 않을 때 측정됩니다.
측정 된 전력 소비는 절대적이지 않으며 특정 조건에 따라 다를 수 있습니다.

사양
