패키지 포함:

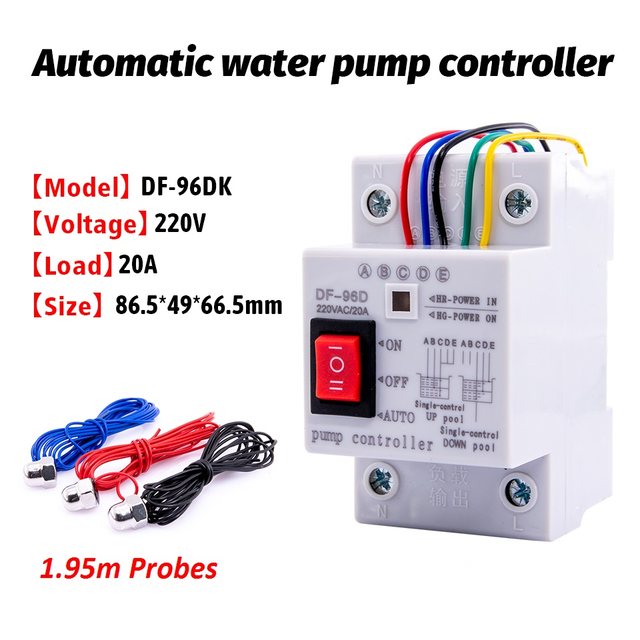

1 개 자동 수위 컨트롤러 스위치

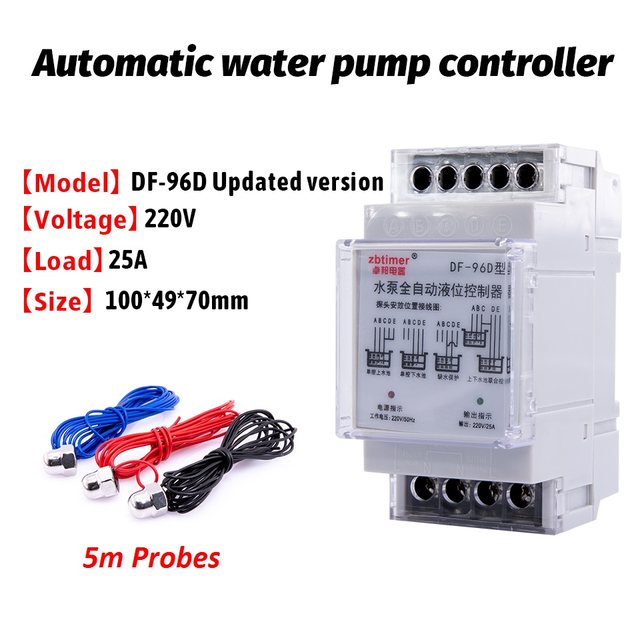

3 개 프로브 1.95m/5m (옵션)

(A) 싱크대에 단일 제어 헤드 설치 지침에 표시된 제어 다이어그램을 설치

A (워프)-탱크 (워터 타워) 상위 레벨 제어 지점이며, 수위가 상승하여 지점 A 수위, 프로브와 접촉하는 물, 컨트롤러는 펌핑하는 물을 자동으로 차단합니다.

B (파란색 선)-상부 수영장 (워터 타워) 하층 제어 지점, 수위가 수위 아래로 B 지점으로 떨어지고 프로브가 물과 접촉하지 않습니다. 수위 컨트롤러는 자동으로 펌프를 열고 물로 채워진 수영장을 엽니 다.

C (검은 선)-수영장 (워터 타워) 바닥의 경우 수영장 바닥과 접촉하는 탱크의 가장 낮은 지점.

D (녹색 선), E (노란색 선) 포인트 및 수신 된 C

(B) 단일 수영장 (예: 배수 연못) 프로브 설치 지침의 제어하에 그림에 표시된 두 개를 설치합니다.

E-다음 지점에 대한 제한 연못 수준 제어, 지점에 도달 한 물 E 상승 수위, 프로브와 접촉하는 물, 수위 컨트롤러가 펌프를 자동으로 열고, 연못 배수; 배수가 없으면 E 점이 연결되지 않습니다.

D-다음 연못 수위 조절 지점의 한계, 수위가 D 수준으로 떨어짐, 수위 조절 헤드 분리, 수위 조절기가 배수 분지를 멈추기 위해 펌프를 자동으로 종료합니다.

C-그라운드 풀은 물 탱크의 바닥과 접촉하는 가장 낮은 지점입니다.

A, B 점이 연결되지 않았습니다.

(C) 물 보호 프로브 설치 지침 그림 3 에 표시된 다이어그램을 설치하십시오.

C, D는 하부 풀 레벨 컨트롤 포인트를 가리키고, 수위는 하부 레벨, C, D 프로브 및 분리 표면, 수위 컨트롤러 릴레이 즉각적인 조치, 출력을 줄이면 펌프가 작동을 멈췄습니다.

점 C와 점 E는 단락되었습니다.

A, B 점이 연결되지 않았습니다.

(D) 프로브를 설치하기위한 수영장 설치 지침 위아래로 조인트 컨트롤이 그림 III에 나와 있습니다.

A-수영장 (워터 타워) 천장 수준 제어 지점이며, 수위가 상승하여 지점 A, 수위 제어 헤드 접촉, 컨트롤러는 자동으로 펌프를 종료합니다.

B-수영장 (워터 타워) 이 유체 제어 지점을 제한하고 수위가 수위 아래로 B 지점으로 떨어지며 물 및 프로브 분리, 자동 레벨 제어 펌프, 물로 채워진 수영장;

C-상단, 수영장 (워터 타워) 없이 온라인 공개, 싱크대 바닥과 가장 낮은 접촉 지점;

D-다음 연못 수준 조절 지점의 한계, 수위가 D 수준으로 떨어짐, 물 및 프로브 분리, 수위 조절기가 배수 분지를 멈추기 위해 펌프를 자동으로 종료합니다.

다음 지점에 대한 E-제한 연못 수준 제어, 수위가 지점으로 상승 E 수위, 프로브와 접촉하는 물, 수위 컨트롤러가 펌프를 자동으로 열고, 연못 배출 헤드; 배수가 없으면 E 점이 연결되지 않습니다.
