설명

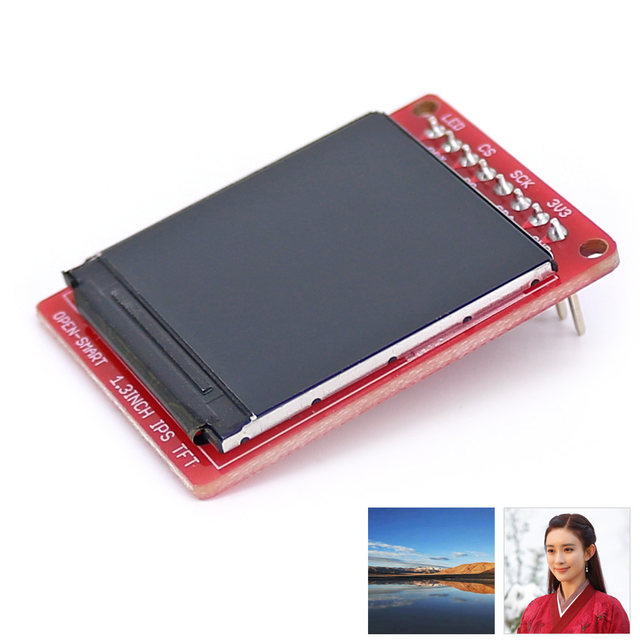

직렬 SPI 인터페이스가있는 1.3 인치 IPS TFT LCD 확장 보드입니다. 이 디스플레이에는 RAM 버퍼링 기능이있는 컨트롤러가 내장되어있어 MCU에서 쉽게 제어 할 수 있습니다.

TFT의 핀을 리드하고 브레이크아웃 핀 피치는 2.54 mm이므로 2 차 개발이 쉽습니다.

PAD 핀이 나오므로 브레드 보드에 연결하거나 dupont 케이블을 사용하여 Arduino에 연결할 수 있습니다.

RTC 모듈과 함께 사용하면 시계를 설계 할 수 있습니다.

NFC 리더 모듈과 함께 사용하면 사진 쇼로 액세스 제어 시스템을 만들 수 있습니다.

장점:

-문자, 그래픽 및 BMP 형식 이미지를 표시하는 데 사용할 수 있습니다.

-호환성:

먼저 브레이크 아웃 보드가 3.3V 논리 레벨이며 Arduino에 연결할 수 없음을 알아야합니다.

당신은 선택해야합니다:

1: USB 케이블을 연결하지 말고 보드에 3.3V 핀의 외부 5V 전원을 공급하여 3.3V 논리 수준에서 작동하도록하십시오.

2: 5V 또는 3.3V 논리 레벨을 선택하기 위해 5V/3.3V 스위치가있는 OPEN-SMART 보드와 같은 일부 3.3V MCU 개발 보드를 사용하십시오.

논리 레벨은 3.3 V이므로 3.3V 보드와 호환되므로 Arduino에 사용하는 경우 일반적으로 레벨 변환 회로를 추가해야 합니다.

-해상도: 240*240, 16 비트 색상

-도트 피치: 0.0975(H) x 0.0975(V) mm (고화질)

-디스플레이 크기: 1.3 인치;

-활성 영역: 23.4(H) x 23.4(V) mm

-드라이브 IC: ST7789VW

-작동 전압: 3.3V;

-논리 수준: 3.3V;

-작동 전류: 최대 50mA

-IO 포트 패키지: PAD를 사용할 수 있으며 핀 피치는 2.54 mm입니다.

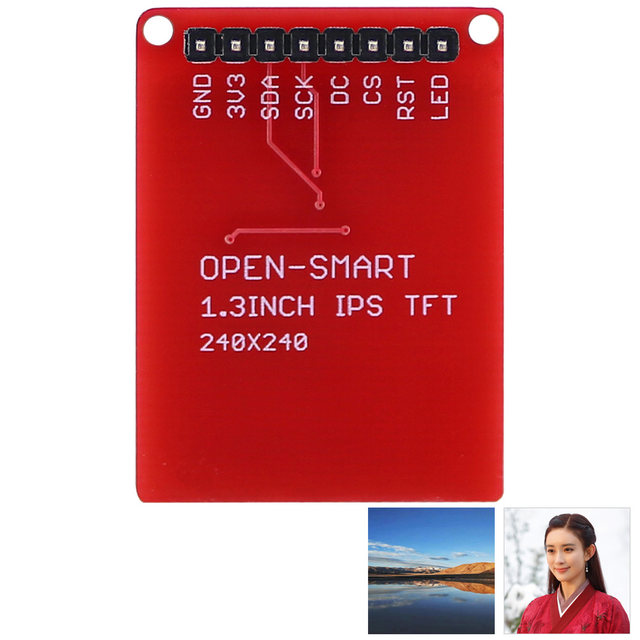

-4 와이어 SPI 디지털 인터페이스-SDA, SCK, CS 및 DC 핀.

-RST 핀은 R3 보드 또는 다른 핀의 RESET 핀에 연결하고 코드를 사용하여 TFT를 재설정 할 수 있습니다

-LED 핀은 외부 백라이트 제어 회로에 연결하여 백라이트의 밝기를 제어 할 수 있습니다. 하루 종일 백라이트를 켜려면 GND에 연결할 수 있습니다.

-DIY에 적합

1 x모듈
