기능

사양

항목 유형: OSSC 보드에 추가
소재: ABS
지원되는 콘솔이지만 이에 국한되지 않음: Atari2600, Msx, N64, NES, PlaySTION1, PIAYSATION2, 세가 드림캐스트, 세가 MD1, 세가 MD2, 세가 새턴 용, SFC 용, SNK 네오GEO 용, 슈퍼 패미컴 용, Vic20 용, XBOX 용

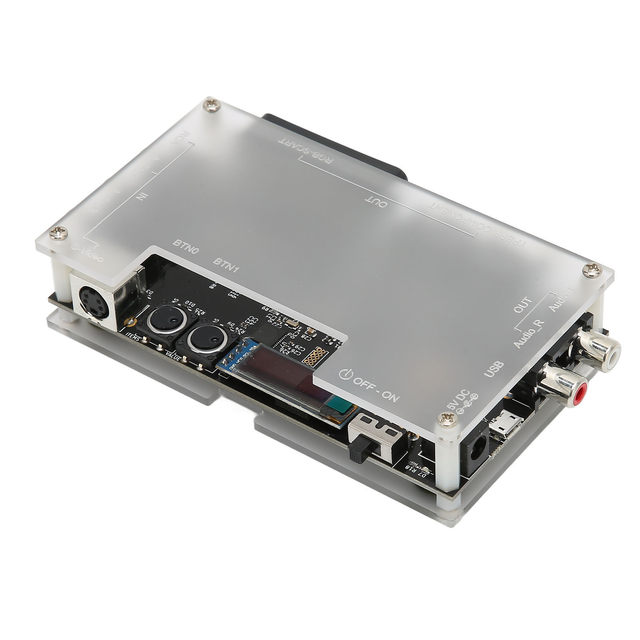

버튼, 커넥터 및 외부 컨트롤
1. S 비디오 입력: S 비디오 (4Pin 커넥터) 소스를이 입력에 연결하십시오. 다른 소스는 지원되지 않습니다.
2. AV 입력: 표준 복합 커넥터 (RCA). 슈퍼 패미컴, 게임 큐브, N64 등과 같은 소스를 연결할 수 있습니다.
3. Scart 출력: 출력 구성 요소 및 복합 신호가 아닌 RGBS 신호 및 사운드 신호만 출력합니다. OSC AV1 (OSSC Scart 인터페이스) 에 직접 연결할 수 있습니다.
4. 구성 요소 비디오 출력: 출력 Ypbpr 신호, 사운드 출력 인터페이스 포함, TV 또는 OSSC에 직접 연결할 수 있습니다.
5. 사운드 출력: 사운드에 직접 액세스.
6. 입력 모드: 입력 컴포지트 및 S 비디오 전환.
7. DC 잭 소켓 전원 입력: 매우 효율적인 장치이므로 좋은 품질의 마이크로 USB 충전기를 사용하여 Ossc 추가 보드에 전원을 공급할 수 있습니다. DC 5.5X2.1mm 전원 소켓도 사용할 수 있습니다. DC 5V 에만 연결할 수 있습니다.
8. 전원 스위치: 전원을 껐다가 켭니다.
9.BTN0 (메뉴 항목 선택): 입력 키는 주로 LCD에 표시된 메뉴 항목을 선택하는 것입니다.
10.BTN2 (옵션 선택): 메뉴 항목에 해당하는 기능을 전환합니다.
2x/1x 모드: 2x 는 표준 "라인 더블" 모드로 출력 480p/576 p입니다. 이 모드는 시스템 전원이 켜져 있을 때의 기본 모드입니다. 1x on 단순히 해상도를 변경하지 않고 입력 신호를 출력합니다.
매끄럽게 켜기 끄기 모드: 이 모드는 480p, 576p 출력에 대한 이미지 앨리어싱을 최소화하는 필터링 옵션을 추가합니다.
평활은 2x 모드에서만 트리거됩니다.
11. 출력 모드: 이 모드는 비디오의 출력 포트를 전환합니다.
보드의 OSSCad가 OSSC와 함께 사용되면 OSSC는 시간 내에 신호를받지 못하여 신호가 없거나 검은 색 화면 상태가 될 수 있습니다. 이 시점에서 OSSC를 다시 시작하십시오.
12.USB 입력: 이 USB 인터페이스를 사용하여 펌웨어를 업그레이드하거나 OSSC Add on Board에 전원을 공급하는 데 사용할 수 있습니다.
