• 데모 보드 유형: 팔
  • 브랜드 이름: Lizvawy
  • 원산지: 중국

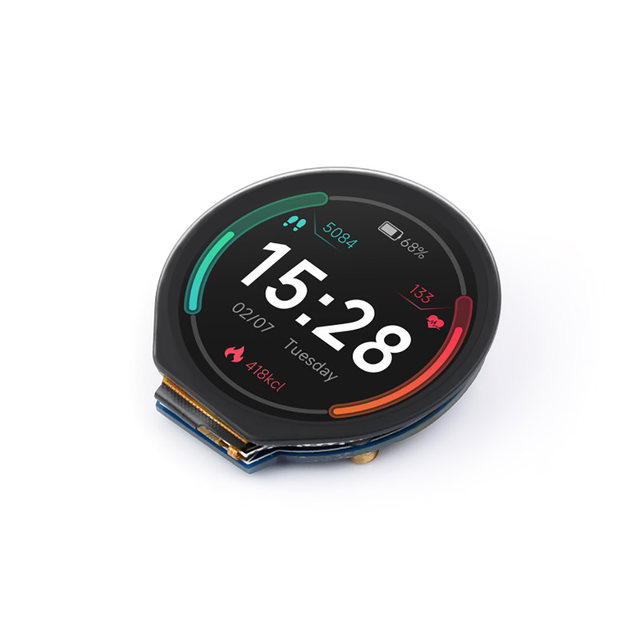

1.28 인치 원형 LCD 디스플레이 모듈, 터치 패널, 240 × 240 해상도, IPS, SPI 및 I2C 통신
1.28 인치?터치 LCD 디스플레이 모듈

임베디드 GC9A01 드라이버 및 CST816S 정전 식 터치 제어 칩
SPI 및 I2C 통신 사용

라즈베리 파이, 라즈베리 파이 피코, 아두이노, STM32 등에 대한 예가 함께 제공됩니다.

?

  • 크기1.28"

  • ?

  • 해상도240 × 240

  • ?

  • 디스플레이 컬러65K

  • ?

  • 디스플레이 패널IPS


  • 디스플레이 드라이버GC9A01

  • ?

  • 디스플레이 인터페이스SPI

  • ?

  • 터치 드라이버CST816S

  • ?

  • 터치 인터페이스I2C

특징 눈에

  • 240 × 240 해상도, 65K 색상, 투명하고 다채로운 디스플레이 효과

  • 높은 터치 스크린 투과율, 빠른 반응 및 긴 수명

  • 임베디드 GC9A01 드라이버 칩 및 CST816S 정전 식 터치 컨트롤 칩, SPI 및 I2C 통신을 각각 사용하여 필요한 IO 핀 최소화, 라즈베리 파이/라즈베리 파이 피코/아두이노/STM32 와 같은 컨트롤러 보드 지원

  • 온라인 개발 리소스 및 설명서 제공 (라즈베리 파이/라즈베리 파이 피코/아두이노/STM32 예제)


명세

운영 전압

3.3V / 5V

해상도

240 × 240 픽셀

디스플레이 드라이버

GC9A01

디스플레이 인터페이스

4 와이어 SPI

터치 드라이버

CST816S

터치 인터페이스

I2C

디스플레이 패널

IPS

터치 타입

용량 성

디스플레이 크기

Φ32.4mm

픽셀 크기

0.135 × 0.135mm

모듈 크기

39.89 × 38.50mm Φ38.50mm


작은 크기, 더 많은 가능성 터치

다양한 스마트 장치 개발에 적합하며 인간 컴퓨터를 실현할 수 있습니다.
상호 작용 기능


제어 인터페이스

라즈베리 파이/라즈베리 파이 피코/아두이노/STM32 와 같은 컨트롤러 보드와 함께 사용

VCC

전원 (3.3V / 5V 입력)

GND

지상

된장

SPI 미소 핀

MOSI

SPI MOSI 핀

SCLK

SPI 시계 핀

LCS_CS

LCD 칩 선택, 낮은 활성

LCS_DC

LCD 데이터/명령 선택 (높은 데이터, 낮은 명령)

LCS_RST

LCD 리셋, 낮은 활성

LCS_BL

LCD 백라이트

TP_SDA

TP 데이터 핀

TP_SCL

TP 시계 핀

TP_INT

TP 개입중단 핀

TP_RST

TP 리셋, 낮은 활성


핀 연결 참조

1.28 인치 터치 LCD

라즈베리 파이 (BCM)

피코

ARDUINO

STM32

VCC

3.3V

3.3V

5V

3.3V

GND

GND

GND

GND

GND

된장

9

GP12

12

PA6

MOSI

10

GP11

11

PA7

SCLK

11

GP10

13

PA5

LCS_CS

8

GP9

10

PB6

LCS_DC

25

GP14

7

PA8

LCS_RST

27

GP8

8

PA9

LCS_BL

18

GP15

9

PC7

TP_SDA

2

GP6

SDA

PB9

TP_SCL

3

GP7

SCL

PB8

TP_INT

4

GP17

3

PB10

TP_RST

17

GP16

4

PA10


사용법 예를

제품 쇼



개략 차원

패키지 내용



  1. 1.28 인치 터치 LCD x1

  2. GH1.25 13Pin 케이블 x1
