1 작업 모드
1.1 ESC를 설정하는 개별 장치로 작동하며 각 매개 변수의 값이 LCD 화면에 표시됩니다.
1.2 ESC와 PC를 연결하여 ESC의 펌웨어를 업데이트하거나 HOBBYWING USB 링크 소프트웨어를 사용하여 ESC를 설정하는 USB 어댑터로 작동합니다.
1.3 Lipo 배터리 전압계로 작동하여 전체 배터리 팩 또는 각 셀의 전압을 측정합니다.

2 사양
2.1 크기: 90mm (L) * 51mm (W) * 17mm (H)
2.2 무게: 65g
2.3 입력 전압: 4.5-12.6V
ESC에 내장 BEC가 없으면 프로그램 상자를 제공하기 위해 추가 배터리 팩을 사용해야합니다.
2.4 디스플레이: 16*2 문자 LCD.
2.5 인터페이스: 미니 USB 인터페이스, ESC 인터페이스 (후타바 플러그), 전원 공급 장치 인터페이스 (후타바 플러그)

3 "2 in 1 전문 LCD 프로그램 상자" 와 비교
LCD 프로그램 상자 모델:
2 전문 LCD 프로그램 상자의 1 (이미 중지됨).

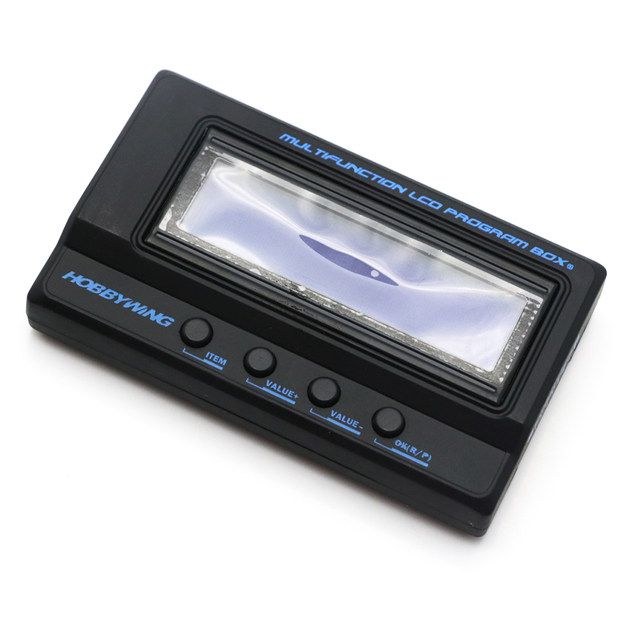

다기능 LCD 프로그램 박스: 새 버전이며 메모리 크기가 큰 MCU (마이크로 프로세서) 를 사용합니다. 또한 Lipo 배터리 전압계로 작동하여 전체 배터리 팩과 각 셀의 전압을 측정하는 새로운 기능이 있습니다.

LCD 프로그램 상자 용 펌웨어:
2 in 1 전문 LCD 프로그램 상자: 2 유형의 펌웨어가 있습니다.
A) 유형 A: 접미사가 "_ V3" 인 펌웨어 (예: V1.11 _ 120331_V3) 는 XERUN-120A-SD V3 및 V3.1 ESC에만 적합합니다.
B) 유형 B: 접미사 "_ V3" 이없는 펌웨어 (예: V1.08 _ 120504) 은 XERUN-120A-SD V3 또는 V3.1 ESC를 제외한 아래 ESC에 적합합니다.

I. XERUN 시리즈 V2.0 및 V2.1 자동차 ESC;
Ii. EZRUN 시리즈 V2.0 자동차 ESC;
Iii. 플래티넘 시리즈 항공기/헬리콥터 ESC.

ESC 종류 따라 2 in 1 프로페셔널 LCD 프로그램 박스 맞는 펌웨어 선택해주세요. 공장 설정 펌웨어는 유형 B이지만 사용자가 직접 유형 A로 업그레이드하고 유형 B로 다운그레이드할 수 있습니다.

다기능 LCD 프로그램 상자:
더 큰 memery 크기 때문에, 단일 펌웨어는 XERUN 시리즈 V2.0/2.1/3.0/3.1, EZRUN V2.0 및 플래티넘 시리즈를 포함한 모든 속도 컨트롤러와 호환될 수 있습니다.

프로그래밍 가능한 항목
이 다기능 LCD 프로그램 상자는 다음 ESC에 적합합니다.
플래티넘 시리즈 헬리콥터/항공기 ESC
XERUN & EZRUN 시리즈 자동차 ESC (버전 2.0 및 2.1)
XERUN-120A V3 & V3.1 ESC

A) XERUN 및 EZRUN 시리즈 자동차 ESC의 프로그래밍 가능 항목:
1 실행 모드
2 드래그 브레이크 포스
3 낮은 전압 차단 임계 값
4 시작 모드
5 최대 브레이크 힘
6 최대 역방향 힘
7 초기 브레이크 포스
8 스로틀 중립 범위
9 타이밍
10 과열 보호
11 모터 회전
12 리포 세포 양
* 참고: 일부 속도 컨트롤러에는 프로그래밍 가능한 항목이 적지 만 일부는 더 많습니다. 자세한 정보를 얻으려면 속도 컨트롤러의 사용 설명서를 읽으십시오.

B) 플래티넘 시리즈 비행기 ESC의 프로그래밍 가능 항목:
1 브레이크
2 배터리 유형
3 저전압 보호 모드 (차단 모드)
4 저전압 보호 임계 값 (컷오프 임계 값)
5 시작 모드
6 타이밍
7 주지사 모드
8 예약 품목 #1
9 PWM 주파수
10 내장 BEC 출력
11 예약 품목 #2
12 리포 세포 양

응용 프로그램/주석
1. 다음 ESC 설정 또는 업데이트:
A) XERUN 및 EZRUN 시리즈 자동차 ESC (버전 2.0 이상)
B) 플래티넘 시리즈 헬리콥터/항공기 ESC
2. Lipo 배터리 전압계로 작동합니다.
