- 모델 번호: TD2B
- 브랜드 이름: TKDMR
- 원산지: 중국
옵션정보
[(350853)TD2B-US]
[(29)TD2B-EU]
조명 수리 테스트 출력 0-300V
우리는 유일한 제조업체입니다. 저희 브랜드 확인해주세요. 잘못된 것을 발견하거나 다른 사람이 우리 브랜드를 사용하는 경우. 저희에게 연락하십시오!! 감사합니다!
참고: 입력 전압 전압은: 85-265V 국제 일반
110V-220 V가 될 수 있습니다!!
1. 개요
TD2B LED TV 백라이트 테스터는 스위치 전원 공급 장치, 상수-전류 회로, 전류 제어 회로 및 LED 디지털 전압 디스플레이 시스템을 격리하는 광원 전원 공급 장치입니다.
2. 특성
1) 전압 출력: 0-300V DC ( TD2B)
2) 전류 출력: 0.15mA (시동 전류) 0-30mA ( TD2B)
3) 전압 입력: 85V-245V AC 50/60HZ
4) 전원 입력: <20VA
5) 온도: 20-40 ℃
3. 지침
1) 전원 공급 장치를 연결하면 전압이 156V(TD2B) 주위에 표시되고 몇 초 후에 약 300V(TD2B) 로 상승합니다.
2) 테스트 할 때 빨간색과 검은 색 펜을 사용하여 LED 조명의 양극과 음극을 각각 만지십시오. 조명은 자동으로 약간의 밝기에서 높은 밝기로 점차적으로 (3-5 초) 변경되고 안정화됩니다. 전압 디스플레이는 그 당시의 빛의 작동 전압입니다.
4. 화면을 분해하지 않고 테스트 방법
화면을 조명하려면 최소한 세 가지 요구 사항을 충족해야합니다. 백라이트가 켜져 있습니다. B. 화면에 전원 공급 장치, C. 화면에 신호 공급. 그렇지 않으면 화면에서 빛을 볼 수 없거나 매우 어둡습니다.
(1) 정전류 플레이트와 라이트 바의 인터페이스 소켓을 분리하십시오.
(2) 테스터의 빨간색 및 검은 색 펜을 LED 라이트 바 인터페이스의 양극 및 음극에 삽입합니다.
(3) TV 전원 공급 장치를 켜고 TV의 전원을 정상적으로 켜십시오 (정전류 플레이트 제외). 이때 라이트 바, LCD, 메인 보드와 로직 보드는 모두 정상적으로 작동하며 일반 이미지는 화면에서 볼 수 있습니다. 밝기가 일반 밝기보다 낮을 수 있습니다. 원래 TV 세트의. 테스터의 출력 전류는 모든 크기의 TV 세트의 LED 백라이트 바에 적응해야하며, 따라서 밝기는 원래 TV 세트의 일대일 정전류 판에 비해 상대적으로 낮습니다. 이는 정상입니다. 현상.
5. 테스트 팁
1) TV에 둘 이상의 백라이트 그룹이있는 경우 각 그룹의 전압을 비교하십시오. 전압 차이가 3V 또는 3% 이상이면 라이트 바에 문제가 있음을 의미합니다.
2) TV에는 하나의 백라이트 그룹 만 있으며 동일한 모델의 우수한 조명 막대와 비교할 수도 있습니다. 전압을 비교하여 라이트 바가 좋은지 여부를 판단합니다.
3) 안정 볼트 튜브의 정상 전압 값 테스트: 빨간색 펜을 다이오드의 음극과 연결하고 검은 색 펜을 양극과 연결하십시오. 전압계에 표시된 전압 값 안정 볼트 튜브의 정상 전압 값입니다. (전압 오차는 5% 내에서 정상입니다) 위의 안정 볼트 튜브가 심하게 가열되지 않도록 3S 내에서 테스트 시간을 제어합니다. 20v.
4) 전압 디스플레이는 개방 회로에서 약 300V(TD2B) 여야합니다. 테스트 할 때 전압 디스플레이가 변경되지 않으면, 테스트 한 LED가 개방 회로에 있거나 프로브가 접촉 불량에 있음을 의미합니다.
5) 테스트 할 때 표시된 전압 = 00.0, 테스트 된 라이트 바 또는 램프 비드가 단락되었음을 나타내며, 두 프로브를 서로 만질 때 00.0 V를 표시합니다.
6) 단일 LED 비드를 테스트 할 때 전압 표시가 2V 보다 낮고 LED 비드가 작동하지 않으면 LED 비드의 전기 누출이있을 수 있습니다.
7) 전기 연결없이 두 피험자를 시험 할 때 표시된 전압이 개방 회로 전압보다 낮 으면 시험 된 두 피험자 사이에 전기 누출이 있음을 나타냅니다.
보증
1. 이 제품은 구매 후 최대 1 년까지 보장되며, 전원 코드와 프로브는 한 달 안에 교체 가능합니다.
2. 성능에 문제가있는 경우 수령 후 30 일 이내에 원래 상태로 반환하십시오. 보증 기간 내에 우수한 테스터를 수리하여 발송합니다.
3. 불량 제품을 수리하면 보증 기간이 3 개월 연장됩니다.
4. 구매자가 지불 한 우표 요금.
5. 보증 정책은 적용되지 않습니다.
1) 제품은 입력에 과도한 전압, 고온, 물 손상 낙하 및 파손, 기계적 손상 및 부식과 같은 인위적인 손상 또는 우발적 인 손상이 있습니다.
2) 제품의 라벨을 폐기하십시오.
3) 보증 기간 또는 유지 보수 기간이 만료되었습니다.
당신 제품 커스터마이징 해야 한다면 당신 요구 사항 충족할 수 있습니다.
고객은 12V DC 입력을 만들었고 50VDC 출력도 가지고 있습니다.
저희에게 연락하십시오. 당신 필요하시면 ODM/OEM 가능합니다.

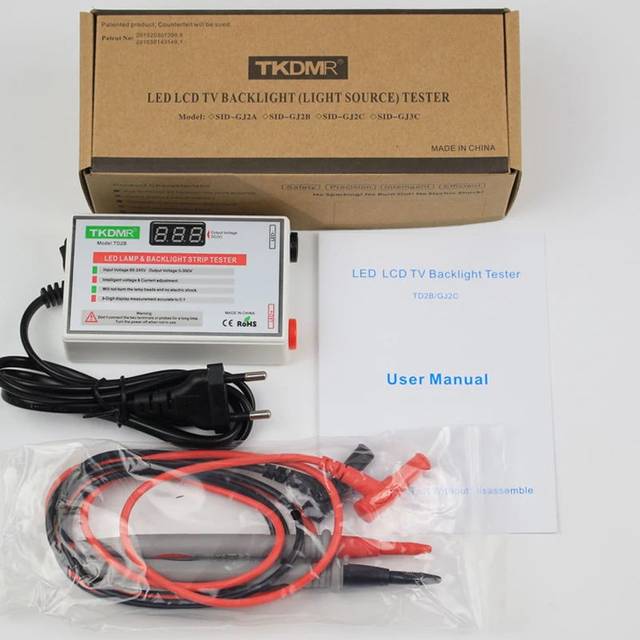

패키지 포함 사항
1x 테스터
1x 20A 테스터 프로브
1x 전력선
