- 데모 보드 유형: 인텔 x86
- 브랜드 이름: LYNEPAUAIO
- 원산지: 중국
[제품 소개] Milk-V Duo는 LINUX 및 RTOS를 실행할 수있는 CVITEK CV1800B 칩을 기반으로 개발 된 MPU입니다. Milk-V Duo는 전문가, 산업 OEM, IoT 애호가, 애호가, DIYers에게 아이디어를 구축하고 고칠 수있는 신뢰할 수 있고 저렴한 비용으로 매우 유능한 플랫폼을 제공하여 현실이 될 수 있도록 도와줍니다.
프로세서: 1GHz 및 70OMHZ RISC-V C906 프로세서. CVITEK TPU를 통합하여 지능형 탐지를 실현합니다. HD CMOS 센서로 최대 2880x1620@20fps.Compatible 까지 H.264/H.265 비디오 인코딩을 지원합니다. 센서 클럭을위한 프로그래밍 가능한 주파수 출력. 이미지 최적화를위한 포괄적 인 ISP 기능. 일부 OpenCV 라이브러리는 CV 하드웨어 가속을 지원합니다. 마이크 입력 및 출력이 내장된 16 비트 오디오 코덱. 1 이더넷 PHY를 사용한 유연한 네트워크 구성
CSI-2 (MIPI 직렬 카메라): 2 선 MIPI 카메라 입력을 위한 16 핀 FPC 인터페이스, 1.8V 전압 레벨에서 l2C, CLK 및 RST 신호 작동
이더넷: Milk-V Duo에는 CV1800B 칩과 100Mbps 물리적 레이어가 포함되어 있습니다. PHY는 5 핀 패드에 연결되며, 이더넷을 사용하려면 외부 변압기와 RJ45 소켓이 필요합니다.
USB 인터페이스: USB 2.0 호환 가능, USB 1.1 호환 가능; 다양한 속도 모드, 호스트/장치 기능 및 전송 지원. 참고: 배치가 다르기 때문에 제품의 모양, 색상 및 인쇄에 차이가있을 수 있으며 사용에 영향을 미치지 않습니다.
GPIO:
MilkV Duo 40 핀 헤더에서 최대 26 개의 GPIO 핀을 사용하여 SDIO, I2C, PWM, SPI, J-TAG 및 UART와 같은 내부 주변 장치에 액세스할 수 있습니다.
최대 3xI 2C/5xUART/1xSDIO 1/1xSPI/2xADC/7xPWM/1xRUN/1xJTAG
프로토콜:
USB 허브를 통한 확장 가능한 인터페이스 (최대 127 장치)
절전 모드, HID 장치 지원
구성 가능한 소프트웨어가있는 USB
저장 매체에 액세스하기위한 USB Type-C
마이크로 SD:
SDIO 0 은 보안 디지털 스토리지 (SD3.0) 프로토콜과 호환됩니다.
보드 사양:
단면 PCB
상단 가장자리에 위치한 Type-C 포트
나머지 가장자리 주변의 이중 슬롯/관통 구멍 헤더
표면 마운트 모듈 또는 이중 인라인 패키지 (DIP) 형식으로 사용 가능
1mm 구멍이 있는 2.54mm (0.1 인치) 피치 그리드의 기본 사용자 핀 40 개
베로보드 및 브레드 보드와 호환 가능
제품 매개변수
프로세서: CVITEK CV1800B (906 @ 1GHz, 906 @ 700MHz)
메모리: DDR2 64MB
저장 공간: Mirco-SD 슬롯 1 개, SD NAND 패드 1 개
USB: 1 데이터 및 전원 용 Type-C, 1 USB2 패드
카메라: 1 16P FPC 소켓 (MIPI CSI 2 채널)
GPIO: 범용 I/O (GPIO) 에 사용할 수있는 26 핀
크기: 21mm x 51mm
재료: PCB
색상: 무작위 색상
참고: 무작위로 채색. 특정 색상을 선택할 수 없습니다.
패키지 내용물
1 x 개발 보드 (색상 임의, 특정 색상을 선택할 수 없습니다.)

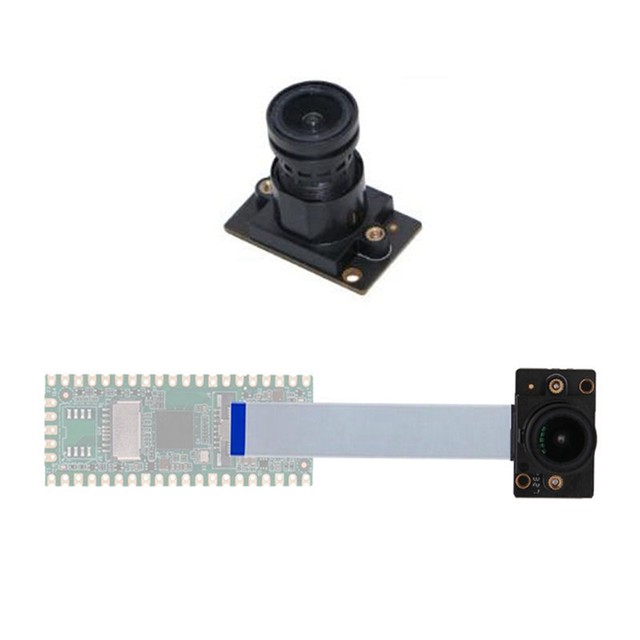

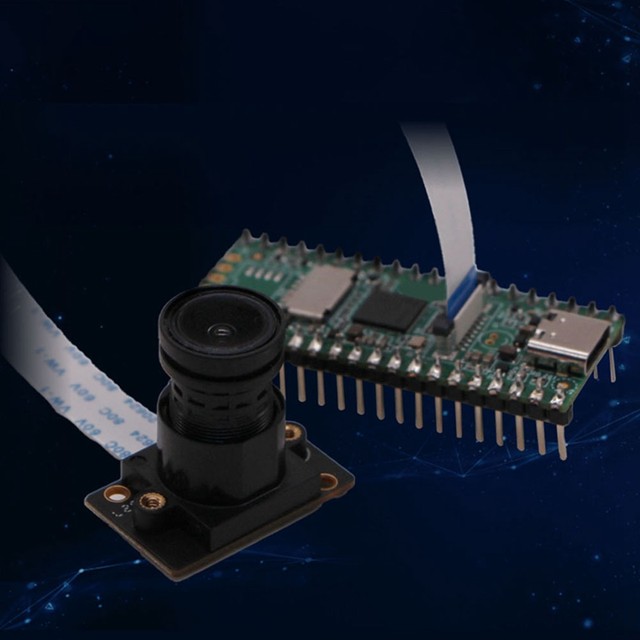

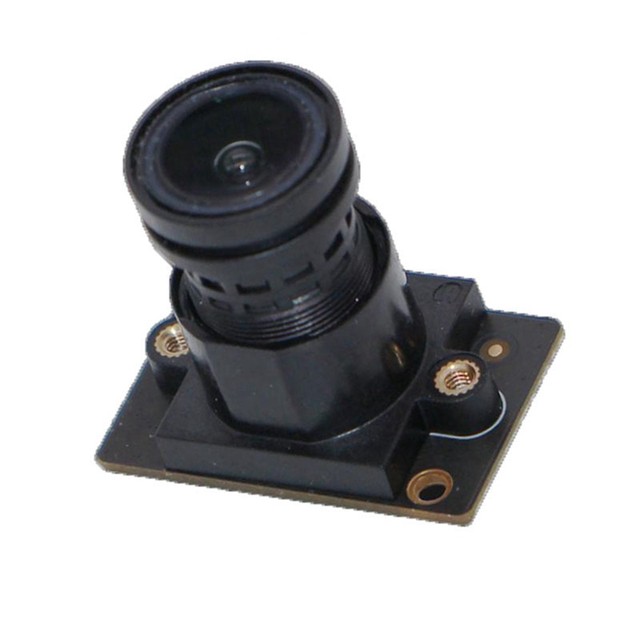

1x2MP 카메라 CAM GC2083
위의 패키지 내용만, 다른 제품은 포함되지 않습니다.
참고: 빛의 반사 및 다른 디스플레이로 인해 그림의 항목 색상이 실제와 약간 다를 수 있습니다. 측정 허용 오차는 +/- 1-3cm 입니다.
