• 모델 번호: ESP32-S3-Touch-LCD-7
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 원산지: 중국




ESP32-S3 7 인치 정전식 터치 디스플레이 개발 보드, ESP32 디스플레이 포함, 800 × 480, 5 점 터치, 32 비트 LX7 듀얼 코어 프로세서, 최대 240MHz 주파수, 온보드 안테나와 함께 WiFi 및 블루투스 지원
ESP32-S3-Touch-LCD-7

RGB 인터페이스 LCD와 5 포인트 정전식 터치, 다중 주변기기 인터페이스 통합


기능

ESP32-S3-Touch-LCD-7 2.4GHz WiFi 및 BLE 5 지원 마이크로 컨트롤러 개발 보드이며 고용량 플래시 및 PSRAM을 통합합니다. 온보드 7 인치 용량 성 터치 스크린은 LVGL과 같은 GUI 프로그램을 원활하게 실행할 수 있습니다. HMI 및 기타 ESP32-S3 애플리케이션의 신속한 개발에 적합한 다양한 주변기기 인터페이스와 결합

  • Xtensa 32 비트 LX7 듀얼 코어 프로세서 장착, 최대 240MHz 메인 주파수

  • 2.4GHz Wi-Fi (802.11 b/g/n) 및 블루투스 5 (LE) 지원, 온보드 안테나 포함

  • 온보드 8MB PSRAM 및 8MB 플래시 포함 512KB 의 SRAM 및 384KB ROM 내장

  • 온보드 7 인치 정전식 터치 디스플레이, 800 × 480 해상도, 65K 컬러

  • I2C 인터페이스를 통한 정전식 터치 제어 지원, 인터럽트 지원 5 점 터치 지원

  • 온보드 CAN, RS485, I2C 인터페이스 및 TF 카드 슬롯, 전속 USB 포트 통합

  • 유연한 클럭, 모듈 전원 공급 장치 독립 설정 및 다양한 시나리오에서 낮은 전력 소비를 실현하는 기타 제어 지원



적용 시나리오

여러 주변기기 지원

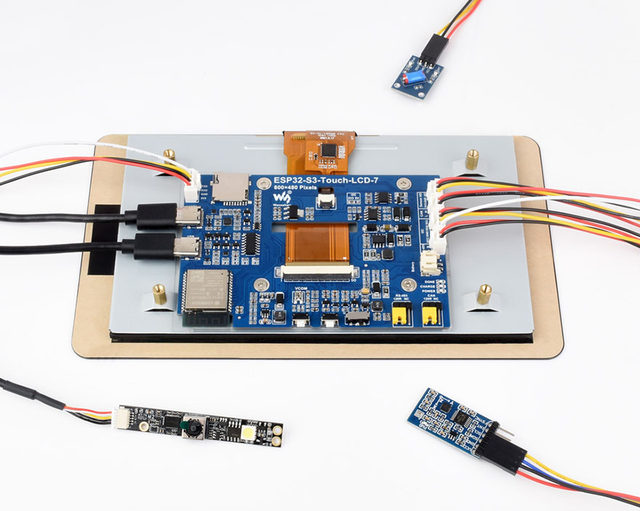

센서, CAN, RS485 및 I2C 인터페이스를 통한 다중 주변장치 확장 지원


응용 예

참조용으로만 자세한 부품 목록은 패키지 내용을 참조하십시오.


기내에있는 것

  1. ESP32-S3N8R8
    WiFi와 블루투스를 갖춘 SoC, 최대 240MHz 작동 주파수, 8MB PSRAM 및 플래시 통합

  2. 7 인치 디스플레이 패널 커넥터

  3. 터치 패널 커넥터

  4. TF 카드 슬롯

  5. USB Type-C 포트

  6. UART1 포트
    USB to UART Type-C 포트

  7. UART2 커넥터
    UART1 과 UART2 는 스위치로 선택된 동일한 UART입니다.

  8. 센서 헤더

  9. CAN 헤더

  10. I2C 헤더

  11. RS485 헤더



  1. 3.7V 단일 리튬 배터리 PH2.0 헤더

  2. CAN 터미널 저항 선택

  3. RS485 터미널 저항 선택

  4. UART 선택
    UART1 또는 UART2 선택

  5. 부팅 버튼
    프로그램 굽기를 위해 전원을 켠 상태에서 길게 누르기

  6. 재설정 버튼

  7. I2C 레벨 선택
    3.3V / 5V

  8. 완료
    리튬 배터리 충전 완료 표시기

  9. CHG
    리튬 배터리 충전 표시기

  10. PWR
    전원 공급 장치 표시기


치수 개요

패키지 내용물


무게: 0.291 kg

  1. ESP32-S3-Touch-LCD-7 x1

  2. HY2.0 2P ~ 2PIN 수 케이블 10cm × 2

  3. HY2.0 2P ~ 3PIN 수 케이블 10cm × 1

  4. HY2.0 2P ~ 4PIN 수 케이블 10cm × 2
