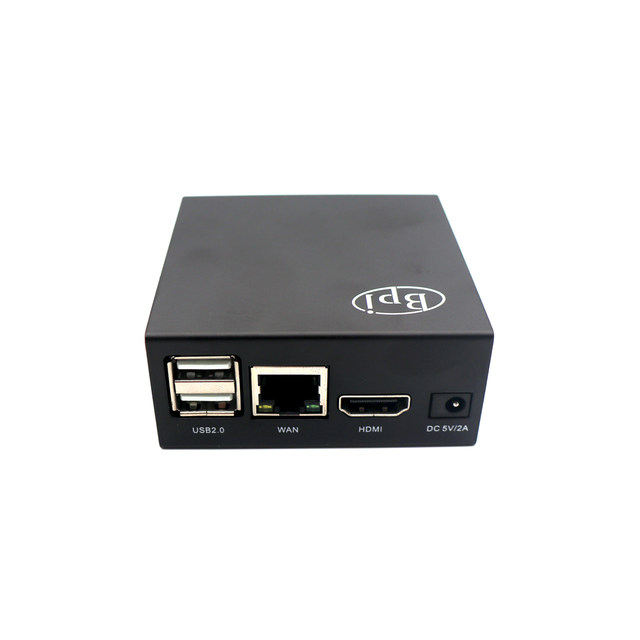

바나나 PI BPI-M2 프로 금속 케이스 전원 암로직 S905X3 쿼드 코어 2G LPDDR4 16G eMMC HDMI 2.1 WiFi BT 4.2 온보드 싱글 보드

소개

바나나 파이 BPI-M2 Pro는 Amlogic S905X3 쿼드 코어 Cortex-A55 (2.0 XXGHz) 프로세서에 의해 구동됩니다. 온보드 2GB LPDDR4 메모리 및 16GB EMMC 스토리지, 기가비트 네트워크 포트 2 USB 3.0 인터페이스를 지원합니다. RT8821CU 와이파이 & BT 온보드. 1 HDMI 출력.

BPI-M2 프로 같은 크기바나나 파이 BPI-M2 +인터페이스도 동일합니다. 그래서 BPI-M2 + 케이스를 사용할 수 있습니다.

주요 기능

• 암로직 S905X3 쿼드 코어 Cortex-A55 (2.0xxGHz)

• Mali-G31 GPU

• 2GB LPDDR4

• 16GB eMMC 플래시

• 2 USB 3.0

• RTL8821CU 와이파이 및 BT 4.2 내장

• 1 GbE 이더넷

• HDMI 출력

하드웨어

하드웨어 사양

바나나 파이 BPI-M2 프로의 하드웨어 사양
CPU	암로직 S905X3 쿼드 코어 Cortex-A55 (2.0xxGHz)
GPU	2 x 실행 엔진이있는 Mali-G31 MP4 GPU (650Mhz)
메모리	2 GB LPDDR4
수납	최대 256GB 확장을 지원하는 MicroSD 슬롯과 최대 64GB 를 지원하는 16G eMMC 플래시
네트워크	10/100/1000 Mbit/s 이더넷
와이파이 & BT	듀얼 밴드 802.11 b/g/n/ac WiFi 5 1 × 1 및 Realtek RTL8821CU 를 통한 블루투스 4.2
비디오 출력	1 x HDMI 2.0 (최대 4K @ 60Hz HDR, CEC, EDID 포함)
오디오 출력	1 x HDMI 디지털 출력
USB 포트	2x USB 3.0 호스트 포트, 1x 마이크로 USB OTG 포트
GPIO	40 핀 헤더: GPIO (x28) 및 전원 (+ 5V, + 3.3V 및 GND). GPIO 핀은 UART, I2C, SPI 또는 PWM에 사용할 수 있습니다
스위치	재설정, 전원 및 U 부팅
LED	전원 상태 및 활동 상태
전원	DC 포트를 통해 5 볼트 @ 3A
크기 및 무게	65mm × 65mm, 58g
OS	안드로이드와 리눅스

사용 방법:

준비

1. USB 직렬 케이블, 5V/3A 어댑터 유형-c 전원 공급 장치를 준비하십시오. 직렬 케이블은 콘솔 디버그에 사용되며 type-c 케이블은 Android 이미지 다운로드 및 ADB 디버그에 사용됩니다.

2. 리눅스 개발을 위해 최소 8GB 의 SD카드를 준비하십시오. 안드로이드는 emmc 부팅 만 지원합니다.

3. SOC rom 첫 번째 부팅 미디어는 emmc이므로 emmc가 부팅 가능한 경우 SDcard에서 보드를 부팅 할 수 없습니다. 더 많은 정보는 보드를 참조하십시오 .

4. Android SDcard에서 mmc0, emmc는 mmc1 이지만 Linux에서 SDcard는 mmc1, emmc는 mmc0 입니다.

BPI M5 와 동일한 시스템 이미지, BPI M5 플래시 단계를 참조하거나 문의 할 수 있습니까?

안드로이드:

M2Pro 는 2GB 램에 내장되어 있습니다. 안드로이드에서는 잘 작동하지 않습니다.

준비

1. 다운로드 및 설치 AML USB 굽기 도구 (웹에서 다운로드까지)Type-c를 통한 안드로이드 이미지 다운로드의 경우 창만 지원합니다.

2. Android 이미지 다운로드 (웹에서 다운로드까지)Md5 체크섬이 올바른지 확인하십시오.

USB 굽기 도구로 이미지 설치

1. USB_Burning_Tool.exe 를 열고 메뉴 파일-> 이미지 가져 오기를 선택하고 안드로이드 이미지 파일 aml_upgrade_package.img 를 선택하십시오.

2. M5 보드 전원 차단, 40pin 헤더 옆의 SW4 버튼, 플러그인 유형-c USB 케이블을 PC에 길게 누릅니다.

3. 시작 버튼을 클릭하고 업그레이드가 완료 될 때까지 기다립니다.

4. 굽기가 성공한 후 type-c usb의 플러그를 뽑고 전원 공급 장치 어댑터에 연결하십시오.

5. 중지 버튼을 클릭하여 업그레이드 프로세스를 취소하고 USB 굽기 도구를 닫습니다.

리눅스:

준비

1. 리눅스 이미지는 SDcard 또는 EMMC 부팅을 지원하지만 부팅 순서 처음에는.

2. SDcard에서 부팅하려면 부팅 가능한 EMMC가 포맷되어 있는지 확인하십시오. 자세한 내용은

3. EMMC에서 부팅하고 Sdcard를 저장소로 사용하려면 SD 카드가 Linux 이미지없이 포맷되었는지 확인하십시오.

4. Linux PC에 bpi 도구를 설치하십시오. 이 URL이나 다른 설치 문제에 액세스할 수 없는 경우 소스 저장소, 이 도구를 수동으로 다운로드하여 설치하십시오.

$ Apt-설치 pv 받기
$ 컬-sL | Sudo-E bash

5. BPI 웹에서 Linux Image를 다운로드하고 md5 체크섬이 올바른지 확인하십시오.

6. 기본 로그인: pi/banananapi 또는 루트/bananapi

SDcard에 이미지 설치

1. 리눅스에 bpi 도구로 이미지를 설치하고, 리눅스 PC에 SDcard를 연결하고, $ sudo bpi-copy xxx-bpi-m5-xxx.img.zip /dev/sdX를 실행하십시오.

2. Linux에서 dd 명령으로 이미지를 설치하고 자동으로 마운트 된 경우 SDcard 장치/dev/sdX 파티션을 umount. 실제로 bpi-copy는이 dd 명령과 동일합니다.

$ Sudo apt-설치 pv를 얻으십시오
$ Sudo unzip -p xxx-bpi-m5-xxx.img.zip | pv | = dev/sdX bs = 10M 상태 = noxfer의 dd

3. Windows, Linux 및 MacOS에서 Etcher로 이미지를 설치하십시오. Balena의 오픈 소스 프로젝트, SD 카드 및 USB 드라이브에 대한 플래시 OS 이미지입니다.

EMMC에 이미지 설치

1. 이 SD카드로 Linux 이미지가 플래시 된 SD 카드와 부팅 보드를 준비하십시오.

2. Linux 이미지를 udisk에 복사하고 udisk를 보드에 연결하고 마운트하십시오.

3. bpi-tools 명령으로 설치

$ Sudo bpi-복사 xxx-bpi-m5-xxx.img.zip /dev/mmcblk0

4. 자동으로 마운트 된 경우 dd 명령, umount mmcblk0p1 및 mmcblk0p2 파티션으로 설치하십시오. 실제로 bpi-copy는이 dd 명령과 동일합니다. $ sudo apt-설치 pv
$ Sudo unzip -p xxx-bpi-m5-xxx.img.zip | pv | = dev/mmcblk0 bs = 10M 상태 = noxfer의 dd

5. 다운로드가 완료되면 안전하게 전원을 끄고 SD카드를 꺼냅니다.

FAQ

1. 기술 지원을 제공할 수 있습니까?

Re: 예, 기술 팀이 있습니다. 질문이 있으시면 언제든지 고객 서비스에 문의하십시오.

2. 배달 시간에 대해서.

Re: 근무일 기준 48 시간 이내에 상품을 배송할 것을 약속합니다. 휴일 있다면 회사 복귀 후 최대한 빨리 물건 배송하겠습니다.

3. 대량 구입, 상품 디자인, 맞춤형 서비스에 대해서.

Re: 당신은 우리의 고객 서비스에 연락 할 수 있습니다, 우리는 당신의 문제를 제 시간에 처리 할 것입니다.
