ESP32-S3 7인치 정전식 터치 디스플레이 개발 보드, 디스플레이 포함 ESP32, 800×480, 5포인트 터치, 32비트 LX7 듀얼 코어 프로세서, 최대 240MHz 주파수, WiFi 및 Bluetooth 지원, 온보드 안테나 포함
ESP32-S3-터치-LCD-7
5점 정전식 터치, 다중 주변 장치 인터페이스를 갖춘 RGB 인터페이스 LCD 통합
특징
ESP32-S3-터치-LCD-72.4GHz WiFi 및 BLE 5를 지원하고 대용량 플래시 및 PSRAM을 통합한 마이크로컨트롤러 개발 보드입니다.온보드 7인치 정전식 터치스크린은 LVGL과 같은 GUI 프로그램을 원활하게 실행할 수 있습니다.HMI 및 기타 ESP32-S3 애플리케이션의 빠른 개발에 적합한 다양한 주변 장치 인터페이스와 결합
Xtensa 32비트 LX7 듀얼 코어 프로세서 장착, 최대 240MHz 주 주파수
2.4GHz Wi-Fi(802.11 b/g/n) 및 Bluetooth 5(LE) 지원(온보드 안테나 포함)
512KB SRAM 및 384KB ROM 내장, 온보드 8MB PSRAM 및 8MB 플래시 포함

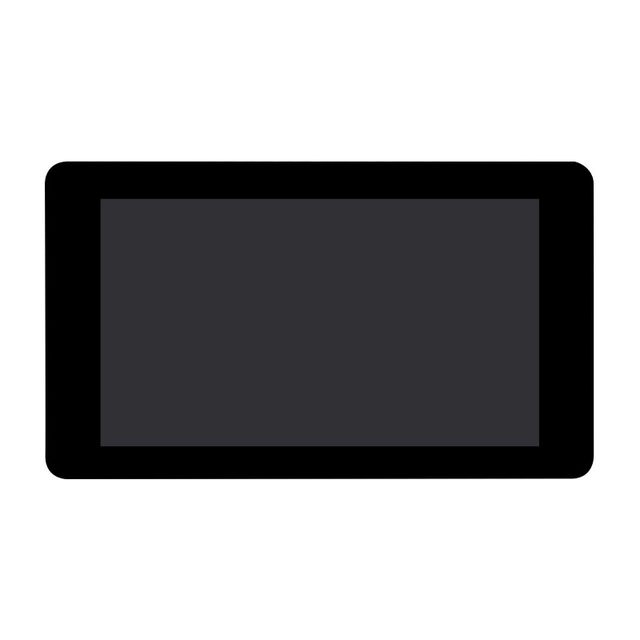

온보드 7인치 정전식 터치 디스플레이, 800×480 해상도, 65K 색상
I2C 인터페이스를 통한 정전식 터치 제어 지원, 인터럽트 지원을 통한 5포인트 터치
온보드 CAN, RS485, I2C 인터페이스 및 TF 카드 슬롯, 전속 USB 포트 통합
유연한 클록, 모듈 전원 공급 장치 독립적 설정 및 기타 제어를 지원하여 다양한 시나리오에서 낮은 전력 소비를 실현합니다.
다중 주변 장치 지원
센서, CAN, RS485 및 I2C 인터페이스를 통해 여러 주변 장치의 확장을 지원합니다.
적용 예
참고용으로만 자세한 부품 목록은 패키지 내용을 참조하세요.
기내에 무엇이 있는지
ESP32 - S3N8R8
WiFi 및 Bluetooth, 최대 240MHz 작동 주파수, 통합 8MB PSRAM 및 플래시를 갖춘 SoC
7인치 디스플레이 패널 커넥터
터치 패널 커넥터
TF 카드 슬롯
USB Type-C 포트
UART1 포트
USB-UART Type-C 포트
UART2 커넥터
UART1과 UART2는 스위치로 선택되는 동일한 UART입니다.
센서 헤더
CAN 헤더
I2C 헤더
RS485 헤더
3.7V 단일 리튬 배터리 PH2.0 헤더
CAN 종단 저항 선택
RS485 종단 저항 선택
UART 선택
UART1 또는 UART2 선택
부팅 버튼
프로그램 굽기를 위해 전원을 켜는 동안 길게 누르세요.
리셋 버튼
I2C 레벨 선택
3.3V / 5V
완료
리튬 배터리 충전 완료 표시기
CHG
리튬 배터리 충전 표시기
전력
전원 공급 장치 표시기
