- 모델 번호: DCGM-N20-12V-EN-200RPM
- 데모 보드 유형: 라즈베리 파이 2B
- 브랜드 이름: Waveshare
- 원산지: 중국
N20 DC 기어 모터, 마그네틱 홀 인코더, 모든 금속 기어 박스, 고정밀 감소 모터, L자형 6PIN 커넥터 포함
사양
주요 매개 변수 |
|
정격 전압 |
DC 12 V |
무부하 속도 |
200 rpm |
무부하 시동 전압 |
3.0V MAX |
잠긴 로터 토크 |
≥ 1.2 kg.cm |
무부하 전류 |
MAX 0.1 |
잠긴 로터 전류 |
≤ 1.1 A |
홀 해상도 |
기본 7 PPR × 150 = 1050 PPR |
기어 감소 비율 |
1:150 |
인코더 사양 |
|
유형 |
AB 이중상 증분 마그네틱 홀 인코더 |
회선 요금 |
기본 펄스 7 PPR x 기어 감소 비율 |
전원 공급 장치 |
DC 3.3V / DC 5.0V |
기본 기능 |
풀업 저항으로 MCU에 직접 연결 |
출력 신호 유형 |
사각 파 AB상 |
응답 빈도 |
100 KHz |
기본 펄스 |
7 PPR |
마그네틱 링 트리거 극 수 |
14 극 (7 쌍의 극) |
적용 시나리오
지능형 로봇, 스마트 홈 등과 같은 응용 프로그램 시나리오에 적합합니다.

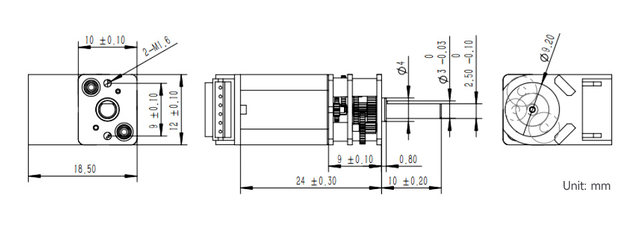

치수 개요
리소스 및 서비스
위:
* 제품마다 리소스가 다를 수 있습니다. 위키 페이지를 확인하여 실제로 제공된 리소스를 확인하십시오.
패키지 내용물
무게: 0.018 kg
DCGM-N20-12V-EN-200RPM x1
